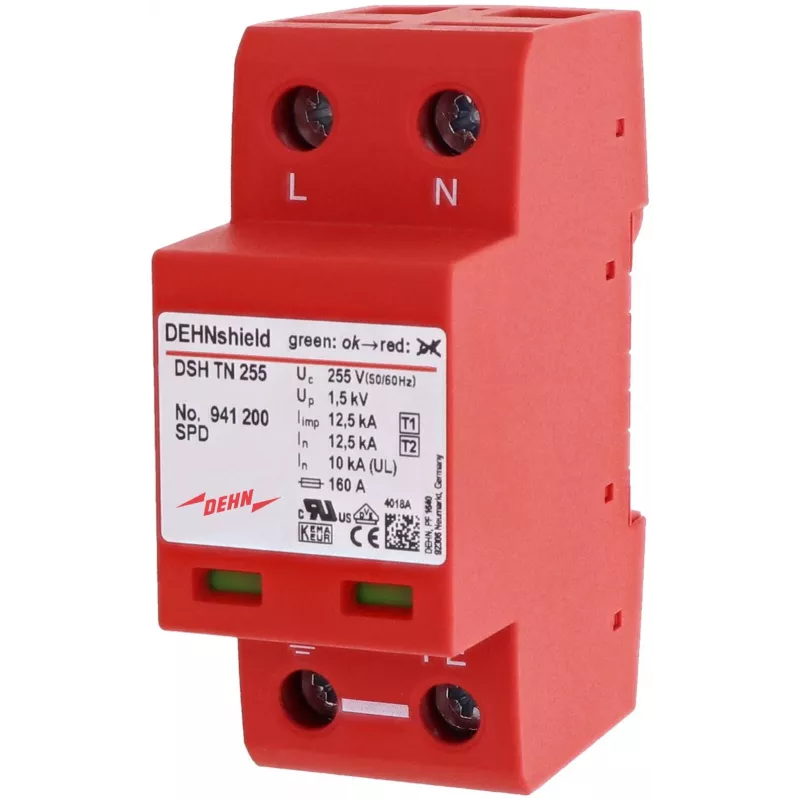

DEHN DSH TN 255 Typ 1+2 kombinierter Überspannungsableiter für einphasige TN-Systeme

Dieser vorkonfektionierte kombinierte Blitzstrom- und Überspannungsableiter leitet einen gesamten Blitzimpulsstrom von 25 kA (10/350 µs) ab und bietet einen Schutzpegel von ≤1,5 kV, was einen robusten Schutz für Niederspannungs-Installationen in einphasigen TN-Systemen gewährleistet.

Vorteile

Kombiniert Typ 1 und Typ 2 Schutz in einer kompakten Einheit. Keine zusätzliche Sicherung bis 315 A (gG) erforderlich, was die Installation vereinfacht und Kosten spart. Optische Grün/Rot-Anzeige bietet eine klare Statusanzeige. Energiekoordination mit nachgeschalteten Typ-3-Ableitern ist gewährleistet. Geeignet für den Einsatz in Blitzschutzzonen 0–2.

Geeignet für

• Einphasige TN-S- und TN-C-S-Systeme
• Haupt- und Unterverteilungen
• Schutz empfindlicher elektronischer Geräte
• Installationen, die die Einhaltung der IEC 61643-11 erfordern

Technische Daten

• Nennspannung: 230 V AC (50/60 Hz)
• Maximale Dauerbetriebsspannung: 255 V AC
• Blitzimpulsstrom (10/350 µs): 12,5 kA pro Pol, 25 kA gesamt
• Nennableitstoßstrom (8/20 µs): 20 kA
• Maximaler Ableitstoßstrom (8/20 µs): 50 kA
• Schutzpegel: ≤1,5 kV
• Folgestromlöschfähigkeit: 100 A AC
• Ansprechzeit: ≤100 ns
• Betriebstemperatur: -40 °C bis +80 °C
• Montage: 35 mm DIN-Schiene, Breite 2 Module (36 mm)
• Schutzart: IP20
• Anschlussquerschnitt: 1,5–25 mm² massiv / 1,5–16 mm² feindrähtig

Empfehlungen

Für optimalen Schutz installieren Sie den DSH TN 255 am Hauseingang und koordinieren Sie ihn mit nachgeschalteten Typ-3-Ableitern für empfindliche Geräte.
