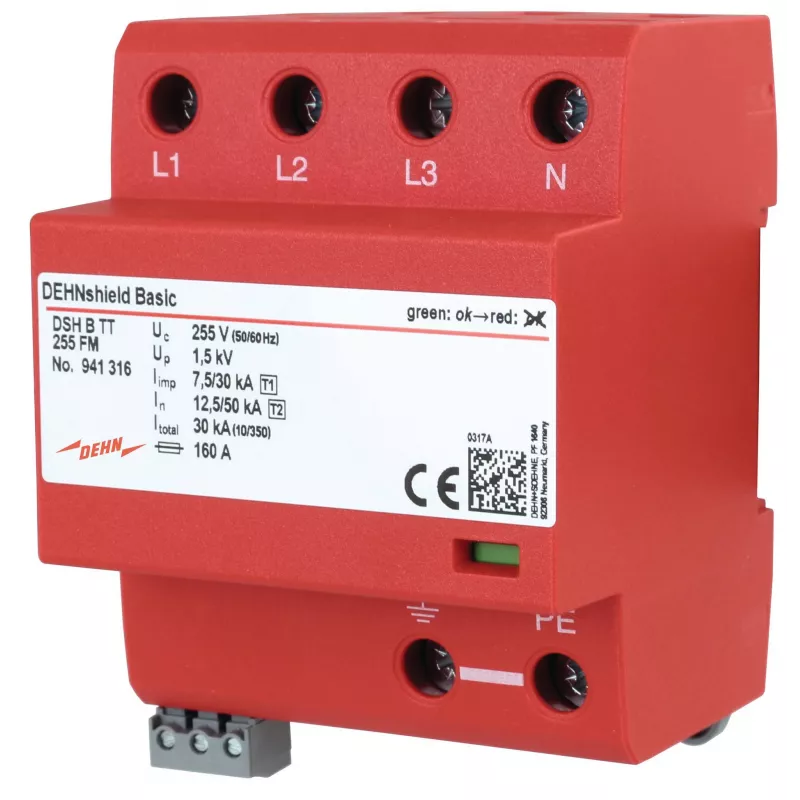

DEHN DSH B TT 255 FM Typ 1+2 Kombi-Blitzstrom- und Überspannungsableiter

Der DEHN DSH B TT 255 FM ist ein kombinierter Blitzstrom- und Überspannungsableiter Typ 1+2, der für dreiphasige TT- und TN-S-Systeme entwickelt wurde. Seine Funkenstreckentechnologie leitet Blitzimpulsströme bis zu 50 kA (10/350 µs) pro Pol sicher ab und gewährleistet so einen robusten Schutz für Niederspannungs-Installationen am Gebäudeeingang.

Vorteile

Der Ableiter vereint Typ-1- und Typ-2-Schutz in einem kompakten Modul, wodurch separate Geräte überflüssig werden und die Installation vereinfacht wird. Er verfügt über eine hohe Folgestrom-Löschfähigkeit von 50 kA Effektivwert, die eine zuverlässige Unterbrechung von Netzfolgeströmen gewährleistet. Der integrierte potentialfreie Wechselkontakt ermöglicht eine Fernüberwachung des Ableiterstatus, während die 35-mm-Hutschienenmontage und das IP20-Design eine einfache Integration in Verteilerschränke erlauben.

Geeignet für

• Dreiphasige TT- und TN-S-Systeme, die einen Blitzschutz-Potentialausgleich erfordern
• Eingangsschutz in Wohn-, Gewerbe- und Industriegebäuden
• Installationen mit einer Nennspannung von 230/400 V AC und einer maximalen Dauerbetriebsspannung von 255 V AC
• Anwendungen, bei denen eine Fernsignalisierung des Ableiterstatus erforderlich ist

Wichtige technische Daten

• Blitzimpulsstrom (10/350 µs): 12,5 kA pro Pol, 50 kA gesamt
• Nennableitstoßstrom (8/20 µs): 20 kA pro Pol
• Max. Ableitstoßstrom (8/20 µs): 50 kA pro Pol
• Schutzspannungspegel: ≤ 1,5 kV bei Iimp, ≤ 1,0 kV bei In
• Ansprechzeit: ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Normen: IEC 61643-11 / EN 61643-11
• Max. Sicherung: 315 A gG

Empfehlungen

Für einen optimalen Schutz installieren Sie den DEHNshield B TT 255 FM so nah wie möglich am Gebäudeeingang und befolgen Sie die Herstellerrichtlinien für Verdrahtung und Koordination mit dem vorgeschalteten Überstromschutz. Überprüfen Sie regelmäßig die Statusanzeige und testen Sie den Fernsignalkontakt, um einen dauerhaften Schutz zu gewährleisten.
