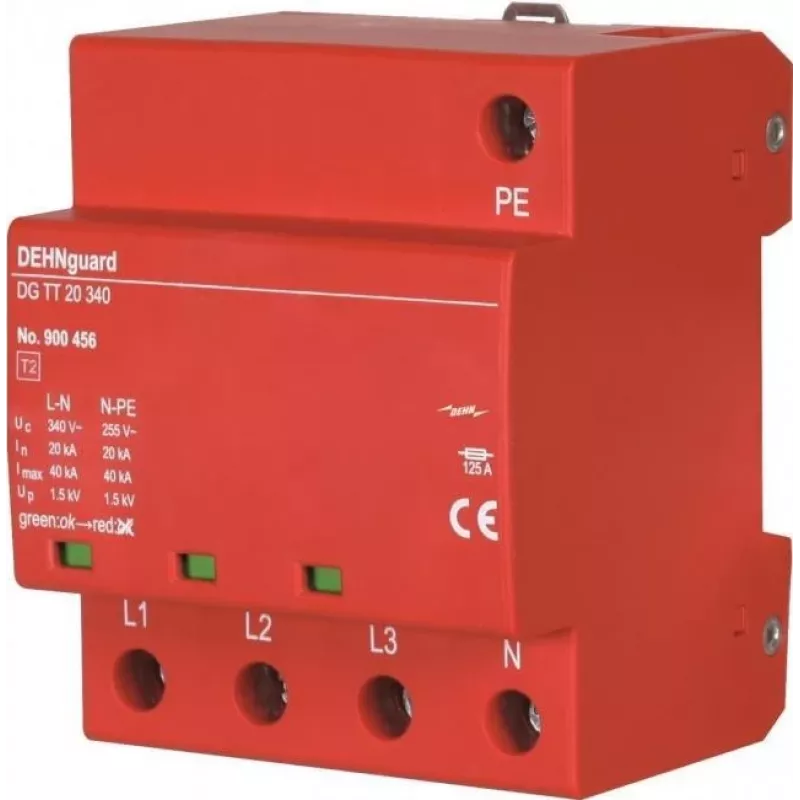

DEHN DG TT 20 340 Typ 2 Überspannungsableiter 4-polig für TT- und TN-S-Systeme

Der DEHN DG TT 20 340 hebt sich von herkömmlichen Überspannungsableitern durch sein vieradriges, auf Varistoren basierendes Design ab, das speziell für TT- und TN-S-Erdungssysteme entwickelt wurde. Im Gegensatz zu generischen Typ-2-Geräten bietet er einen Nennableitstoßstrom von 20 kA (8/20 µs) und einen maximalen Ableitstoßstrom von 40 kA, was einen robusten Schutz für Niederspannungsinstallationen gewährleistet. Sein kompaktes Thermoplastgehäuse mit UL 94 V-0-Klassifizierung lässt sich direkt auf einer 35-mm-Hutschiene montieren und ist damit eine unkomplizierte Aufrüstung für Verteilerkästen.

Highlights

• Typ-2-Überspannungsschutzgerät (SPD) gemäß EN 61643-11 und IEC 61643-11
• 4-polige Konfiguration für Drehstromsysteme mit Neutralleiter
• Maximale Dauerbetriebsspannung Uc: 340 V AC
• Schutzpegel Up ≤ 1,5 kV für die Sicherheit empfindlicher Geräte
• Visuelle Störungsanzeige über grüne/rote Flagge für schnelle Statusprüfungen
• Kein Folgestrom, erhöht die Zuverlässigkeit und reduziert die Belastung des vorgeschalteten Schutzes

Im täglichen Einsatz

Der DEHNguard DG TT 20 340 wird an der Hauptverteilung installiert und überwacht kontinuierlich transiente Überspannungen. Wenn eine Überspannung auftritt – ob durch Blitzschlag oder Schalthandlungen – sprechen die Varistoren innerhalb von 25 Nanosekunden an und leiten die überschüssige Energie zur Erde ab. Das Gerät ist für TT- und TN-S-Erdungsanordnungen ausgelegt, bei denen Neutralleiter und Schutzleiter getrennt sind, und gewährleistet so einen korrekten Betrieb ohne unerwünschtes Auslösen. Seine Kurzschlussfestigkeit von 50 kA (Effektivwert) und die Kompatibilität mit Sicherungen bis 125 A gG ermöglichen die Integration in bestehende Anlagen ohne umfangreiche Änderungen. Der Betriebstemperaturbereich von -40 °C bis +80 °C macht es für eine Vielzahl von Umgebungen geeignet, von Kühlhäusern bis zu Industrieanlagen.

Technische Daten

• Marke: DEHN + SÖHNE
• Modell: DG TT 20 340
• MPN: 900456
• EAN: 6942299502336
• SPD-Typ: Typ 2
• Erdungssystem-Kompatibilität: TT, TN-S
• Polzahl: 4
• Maximale Dauerbetriebsspannung (Uc): 340 V AC
• Nennableitstoßstrom (In) (8/20 µs): 20 kA
• Maximaler Ableitstoßstrom (Imax) (8/20 µs): 40 kA
• Schutzpegel (Up): ≤ 1,5 kV
• Ansprechzeit (tA): ≤ 25 ns
• Kurzschlussfestigkeit (Isccr): 50 kA (Effektivwert)
• Max. Sicherung (gG): 125 A
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35-mm-Hutschiene
• Gehäusematerial: Thermoplast, UL 94 V-0
• Schutzart: IP20
• Normen: EN 61643-11, IEC 61643-11
• Technologie: Varistor-basiert
• Störungsanzeige: Visuell (grüne/rote Flagge)
• Folgestromlöschfähigkeit: Kein Folgestrom

Abschließende Anmerkung

Der DEHN DG TT 20 340 ist eine zuverlässige Wahl zum Schutz elektrischer Anlagen in TT- und TN-S-Systemen und kombiniert hohe Ableitkapazität mit einem kompakten, Hutschienen-montierbaren Design.
