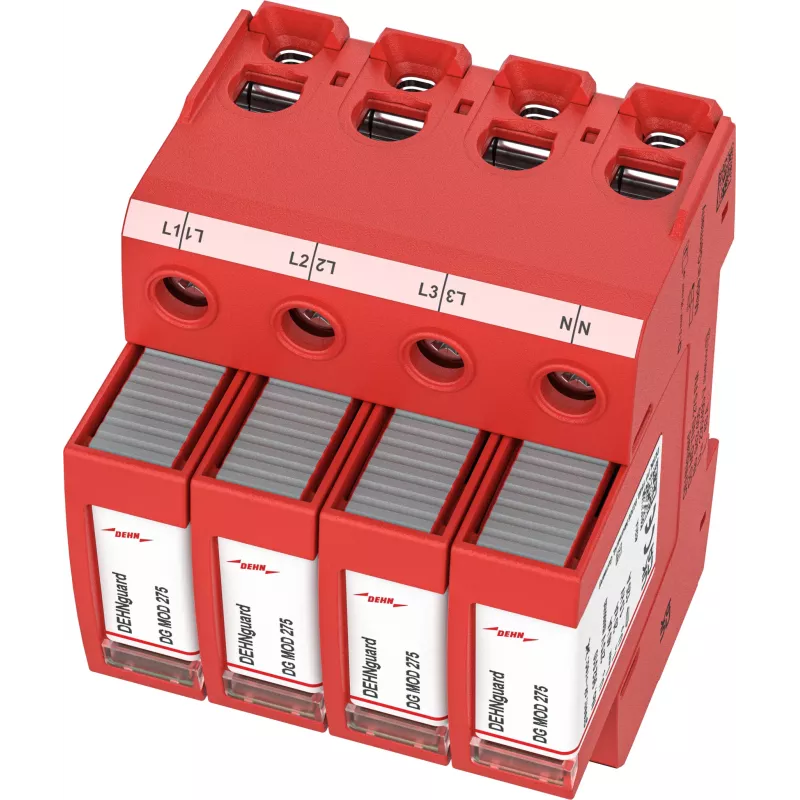

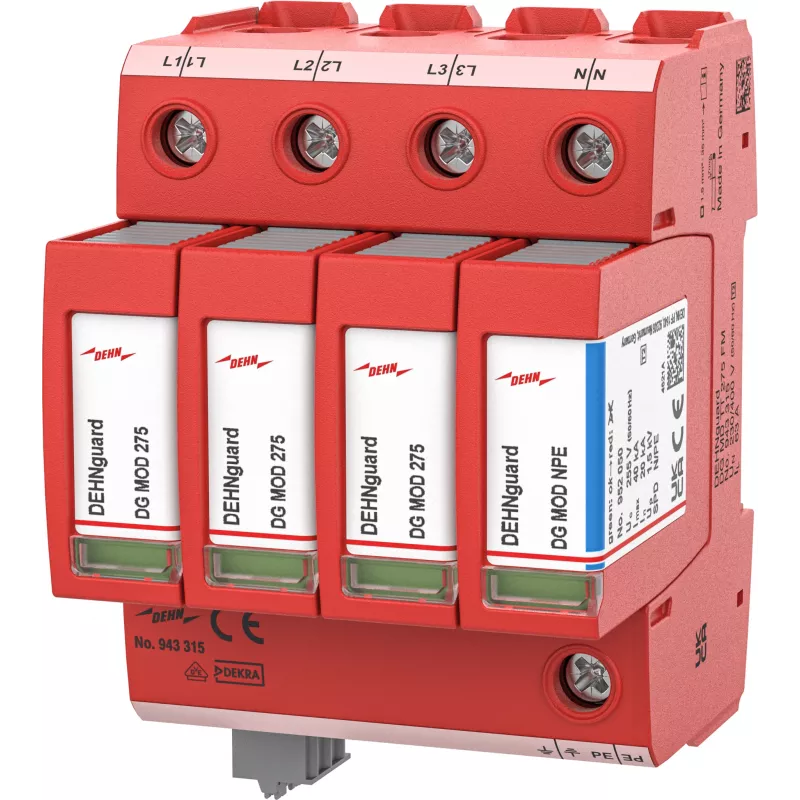

DEHN DG MD TT 275 Typ 2 Überspannungsableiter 4-polig mit Fernsignalisierung 943315

Schützen Sie TT- und TN-S-Stromversorgungssysteme vor transienten Überspannungen mit dem DEHN DG MD TT 275. Dieser Typ-2-Überspannungsableiter leitet Stoßströme sicher gegen Erde ab, verhindert Schäden an angeschlossenen Geräten und reduziert Ausfallzeiten durch Blitz- oder Schaltvorgänge.

Für wen ist es geeignet

Elektroinstallateure und Schaltschrankbauer, die zuverlässigen Überspannungsschutz für Niederspannungsverteilungen in Wohn-, Gewerbe- oder Industrieumgebungen benötigen. Es ist für Hauptverteilungen und Unterverteilungen geeignet, bei denen eine 4-polige 3+1-Konfiguration erforderlich ist.

Hauptmerkmale

• Typ-2-Überspannungsschutzgerät für TT- und TN-S-Systeme
• Nennableitstrom (In) von 20 kA (8/20 µs) und maximaler Ableitstrom (Imax) von 40 kA
• Schutzpegel (Up) ≤ 1,2 kV für effektiven Geräteschutz
• Integrierter thermischer Trenner und visuelle Statusanzeige (grün/rot)
• Potentialfreier Umschaltkontakt (FMFM) zur Fernsignalisierung des Gerätestatus
• DIN-Schienenmontage, 4-polige (3+1) Ausführung
• Betriebstemperaturbereich von -40 °C bis +80 °C

Spezifikationen

• SPD-Typ: Typ 2
• Systemkonfiguration: TT und TN-S
• Nennspannung (Un): 230 / 400 V AC (50/60 Hz)
• Max. Dauerspannung (Uc): 275 V AC
• Nennableitstrom (In) (8/20 µs): 20 kA
• Max. Ableitstrom (Imax) (8/20 µs): 40 kA
• Schutzpegel (Up): ≤ 1,2 kV
• Folgestromlöschfähigkeit (If): 25 kA rms
• Ansprechzeit (tA): < 25 ns
• Anzahl der Pole: 4 (3+1)
• Montageart: 35 mm DIN-Schiene
• Schutzart: IP20
• Anschlussquerschnitt: 1,5 - 35 mm² massiv / 1,5 - 25 mm² flexibel
• Kurzschlussfestigkeit (Isccr): 50 kA rms
• Fernsignalisierung: potentialfreier Umschaltkontakt
• Visuelle Statusanzeige: grün (OK) / rot (Fehler)
• Gehäusematerial: Thermoplast, rot

Tipps

Installieren Sie den DEHN DG MD TT 275 in der Nähe der Einspeisung, um Kabellängen zu minimieren und den Schutz zu verbessern. Überprüfen Sie regelmäßig die visuelle Anzeige und integrieren Sie den Fernsignalisierungskontakt in Ihr Gebäudemanagementsystem für proaktive Wartungshinweise.
