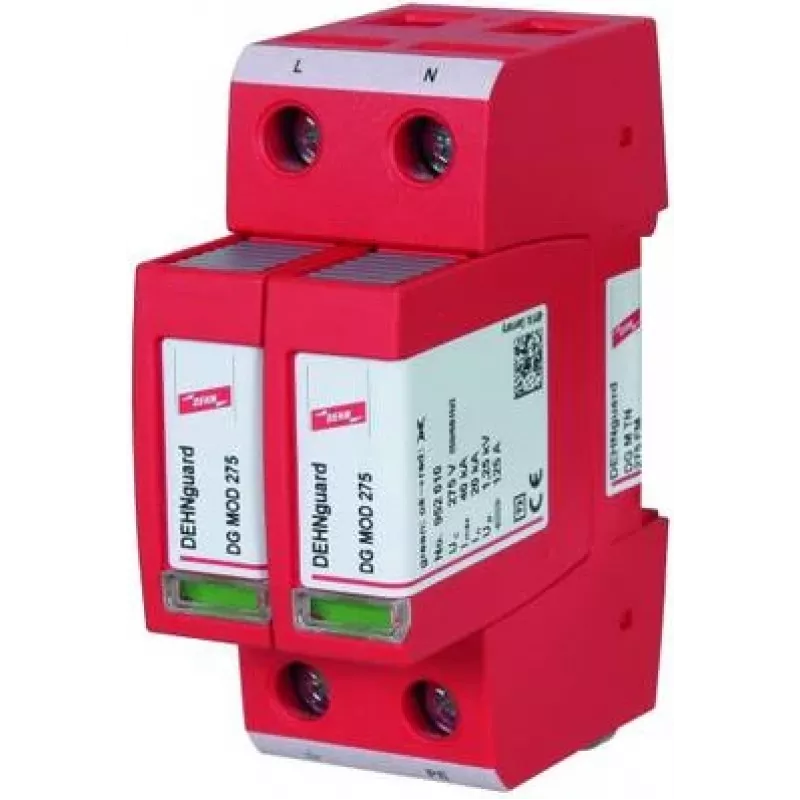

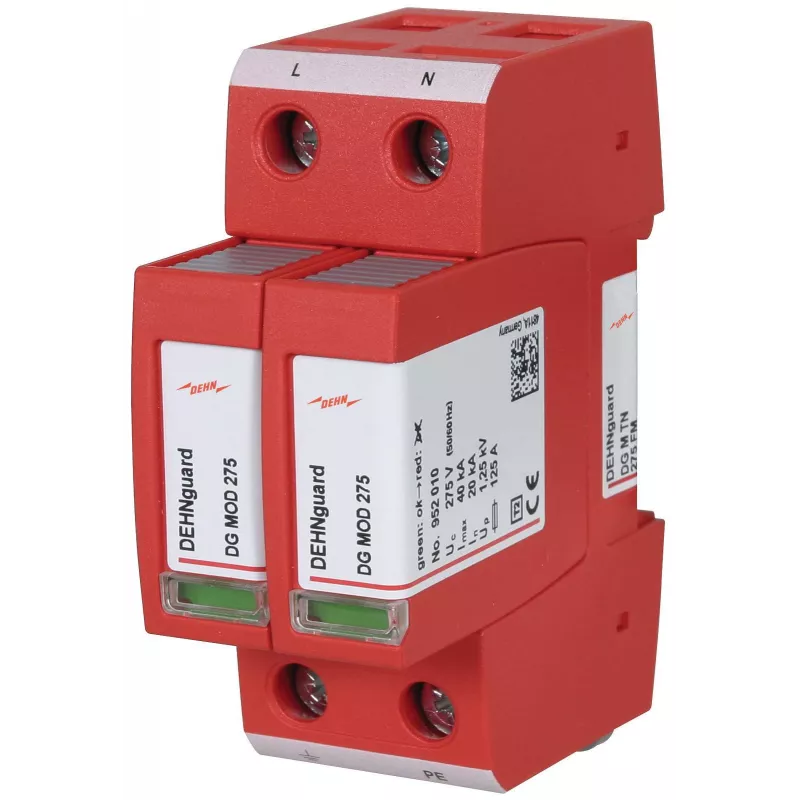

DEHN DG M TN 275 FM Typ 2 Überspannungsableiter 2-polig 275V AC 40kA

Bewältigt Stoßströme bis 40 kA (8/20 µs) mit einem Spannungsschutzpegel von ≤1,2 kV und schützt empfindliche Geräte vor transienten Überspannungen.

Überblick

Der DEHNguard DG M TN 275 FM ist ein modularer Überspannungsschutz der Typ 2 für 2-polige TN-Systeme. Er ist für die Hutschienenmontage konzipiert und verfügt über einen Fernmeldekontakt zur Statusüberwachung. Mit einem Nennableitstrom von 20 kA und einem maximalen Ableitstrom von 40 kA bietet er robusten Schutz in Niederspannungsanlagen.

Das zeichnet ihn aus

• Hohe Ableitfähigkeit: 40 kA max. (8/20 µs)
• Niedriger Spannungsschutzpegel: ≤1,2 kV
• Schnelle Ansprechzeit: ≤25 ns
• Fernmeldekontakt zur Überwachung
• Kompakte 2-Modul-Breite (ca. 36 mm)

Technische Details

• SPD-Typ: Typ 2
• Netzsystem: TN
• Anzahl der Pole: 2
• Max. Dauerspannung (Uc): 275 V AC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Max. Ableitstrom (Imax): 40 kA (8/20 µs)
• Spannungsschutzpegel (Up): ≤1,2 kV
• Ansprechzeit (tA): ≤25 ns
• Kurzschlussfestigkeit (Isccr): 50 kAeff
• Fernmeldekontakt: Ja
• Montageart: 35 mm DIN-Hutschiene
• Modulbreite: 2 Module
• Anschlussart: Schraubklemme
• Leiterquerschnitt eindrähtig: 1,5–35 mm²
• Leiterquerschnitt feindrähtig: 1,5–25 mm²
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20

Unser Fazit

Ein zuverlässiger Typ-2-Überspannungsableiter für TN-Systeme, der hohe Ableitfähigkeit und Fernüberwachung in einem kompakten Hutschienenformat bietet.
