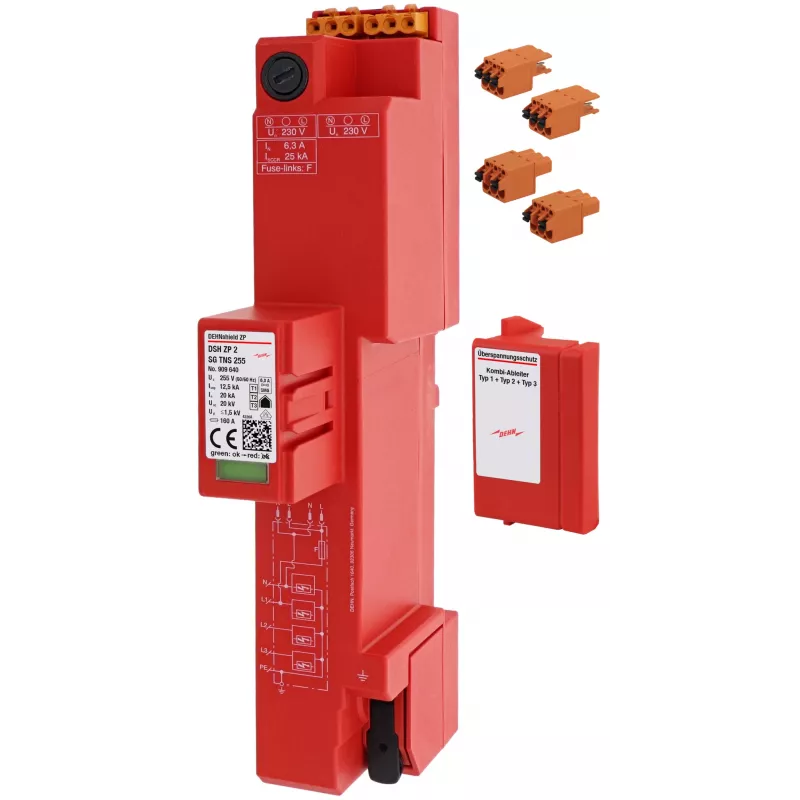

DEHN DEHNshield ZP 2 SG TNS 255 Typ 1+2 Kombi-Blitzstrom- und Überspannungsableiter 909640

Schützen Sie Ihr TN-S-Stromverteilungssystem vor der zerstörerischen Energie direkter Blitzeinschläge und Schaltüberspannungen. Der DEHN DEHNshield ZP 2 SG TNS 255 kombiniert Typ-1- und Typ-2-Überspannungsschutz in einem einzigen kompakten Gerät und sichert Niederspannungs-Verbraucheranlagen gegen energiereiche Transienten ab.

Für wen ist es geeignet

Elektroplaner, Schaltschrankbauer und Facility-Manager, die zuverlässigen, platzsparenden Überspannungsschutz für Hauptverteilungen in Gebäuden mit TN-S-Erdungssystemen benötigen. Ideal für Anwendungen, bei denen Blitzstrom- und Überspannungsschutz in einem Gerät integriert werden müssen.

Hauptmerkmale

• Kombinierter Typ 1+2 Blitzstrom- und Überspannungsableiter für TN-S-Netze
• Hohes Ableitvermögen: 25 kA gesamter Blitzstoßstrom (10/350 µs)
• Niedriges Schutzpegel ≤ 1,5 kV für effektiven Geräteschutz
• Thermische Abtrennung mit visueller Fehleranzeige (grün/rot)
• Kompakte 2-Modul-DIN-Schienenmontage

Technische Daten

• SPD-Typ: Kombinierter Blitzstrom- und Überspannungsableiter Typ 1 + Typ 2
• Netzwerkkonfiguration: TN-S
• Nennspannung: 230 / 400 V AC
• Max. Dauerspannung: 255 V AC
• Gesamter Blitzstoßstrom (10/350 µs): 25 kA
• Blitzstoßstrom pro Pol (10/350 µs): 12,5 kA
• Nennableitstoßstrom pro Pol (8/20 µs): 25 kA
• Max. Ableitstoßstrom pro Pol (8/20 µs): 50 kA
• Schutzpegel bei I_imp: ≤ 1,5 kV
• Schutzpegel bei I_n: ≤ 1,2 kV
• Ansprechzeit: < 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35 mm DIN-Schiene
• Anzahl der Module: 2 TE
• Schutzart: IP20
• Kurzschlussfestigkeit: 50 kA_rms
• Integrierte Abtrennung: Ja, thermisch
• Fehleranzeige: Visuell (grün/rot)
• Normenkonformität: IEC 61643-11 / EN 61643-11

Tipps

Installieren Sie den DEHNshield ZP 2 SG TNS 255 am Hauseingang oder in der Hauptverteilung, um nachgeschaltete Geräte zu schützen. Stellen Sie eine ordnungsgemäße Erdung sicher und befolgen Sie die örtlichen Verdrahtungsvorschriften für TN-S-Systeme.
