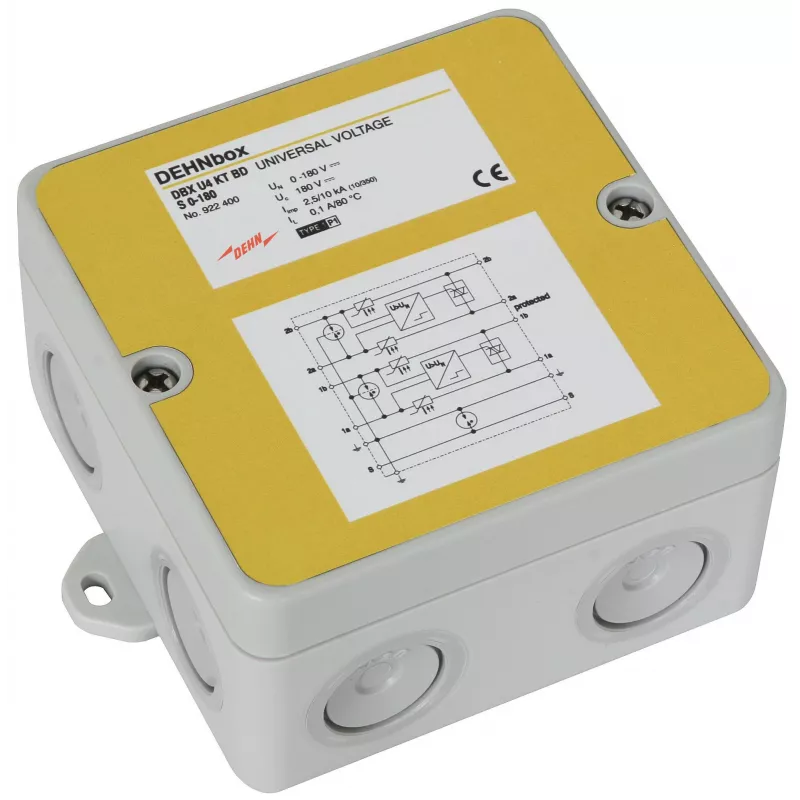

DEHN DBX U4 KT BD S 0-180 180V Grauer Kombi-Überspannungsableiter (922400)

Kombi-Überspannungsableiter für Daten- und Signalleitungen in Mess- und Steuerungssystemen, schützt 4-Draht-Konfigurationen mit einem Nennableitstrom von 10 kA pro Leitung. Das graue Thermoplastgehäuse wird auf einer 35 mm DIN-Schiene montiert und über Schraubklemmen angeschlossen.

Vorteile

Hoher Gesamt-Ableitstrom von 20 kA, Schutzpegel ≤ 500 V und eine Grenzfrequenz von 10 MHz gewährleisten zuverlässigen Schutz für empfindliche Elektronik. Breiter Betriebstemperaturbereich von -40 °C bis +80 °C.

Geeignet für

• 4-Draht-Mess- und Steuerungssysteme
• Daten- und Signalleitungen mit Betriebsspannungen bis 180 V DC / 127 V AC
• DIN-Schienenmontage in industriellen Umgebungen

Technische Hauptdaten

• Nennspannung: 0 - 180 V DC / 0 - 127 V AC
• Max. Dauerspannung: 180 V DC / 127 V AC
• Nennableitstrom (8/20 µs): 10 kA
• Gesamt-Ableitstrom (8/20 µs): 20 kA
• Schutzpegel Leiter-Leiter und Leiter-PG: ≤ 500 V
• Grenzfrequenz: 10 MHz
• Anschluss: Schraubklemmen
• Montage: DIN-Schiene 35 mm
• Gehäuse: Thermoplast, grau
• Betriebstemperatur: -40 °C bis +80 °C

Empfehlungen

Für optimalen Schutz installieren Sie den Ableiter nahe der zu schützenden Ausrüstung und stellen Sie eine ordnungsgemäße Erdung sicher. Überprüfen Sie die Kompatibilität mit Systemspannung und Signalfrequenz.
