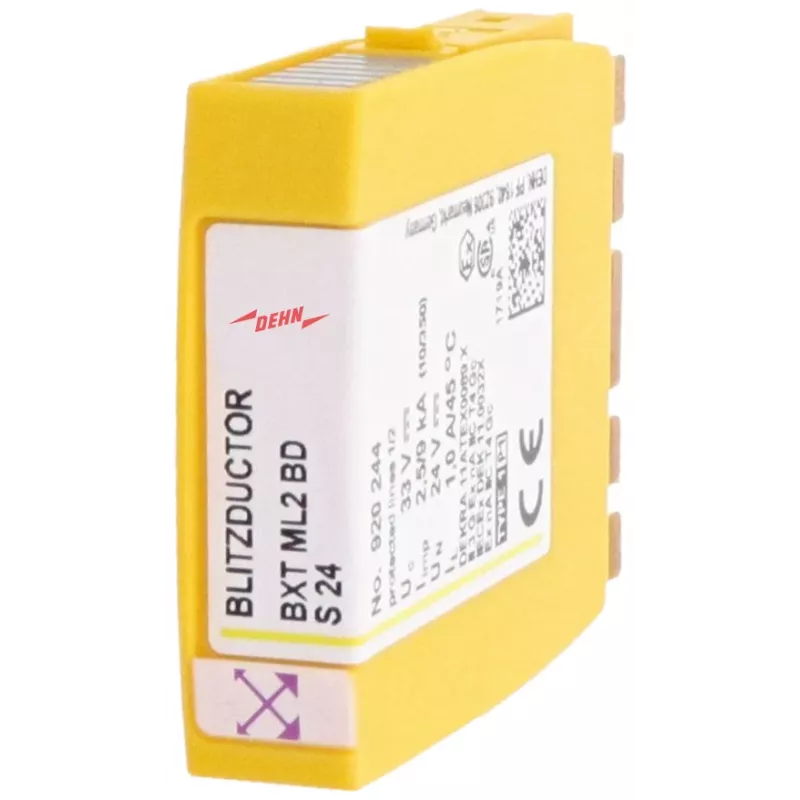

DEHN BXT ML2 BDS24 Kombi-Blitzstrom- und Überspannungsableitermodul Typ 2 24V DC 2-polig DIN-Schiene 920244

Der Schutz von 24-V-DC-Steuer- und Instrumentierungskreisen vor Überspannungsschäden ist in industriellen Umgebungen entscheidend. Das DEHN BXT ML2 BDS24 Kombiableitermodul bietet zuverlässigen Schutz gegen transiente Überspannungen und gewährleistet die Verfügbarkeit empfindlicher Geräte.

Für wen ist es geeignet

Elektroingenieure, Schaltschrankbauer und Wartungsteams, die ein kompaktes, auf DIN-Schiene montierbares Überspannungsschutzgerät für zweiadrige DC-Systeme benötigen. Es eignet sich für den Einsatz in Schaltschränken, Automatisierungssystemen und Messkreisen, wo Platz begrenzt und Leistung entscheidend ist.

Hauptmerkmale

• Überspannungsschutz Typ 2 / Klasse II gemäß IEC 61643-11
• Nennspannung 24 V DC, maximale Dauerspannung 30 V DC
• Hohe Ableitfähigkeit: 20 kA Nennstrom (8/20 µs), 40 kA maximal
• Niedriges Schutzlevel ≤ 150 V für effektiven Geräteschutz
• 2-polige Ausführung mit L+/L- zu PE Schutzmodus
• Visuelle Statusanzeige (grüne/rote Flagge) für schnelle Inspektion
• Thermische Trennung für sicheres End-of-Life-Verhalten
• Kompaktes Modul für 35-mm-DIN-Schienenmontage

Spezifikationen

• SPD-Typ: Typ 2 / Klasse II
• Nennspannung (Un): 24 V DC
• Maximale Dauerspannung (Uc): 30 V DC
• Nennableitstrom (In) (8/20 µs): 20 kA
• Maximaler Ableitstrom (Imax) (8/20 µs): 40 kA
• Schutzlevel (Up): ≤ 150 V
• Ansprechzeit (tA): ≤ 25 ns
• Anzahl der Pole: 2
• Schutzmodus: L+/L- zu PE
• Montage: 35-mm-DIN-Schiene
• Statusanzeige: visuell (grüne/rote Flagge)
• Thermische Trennung: ja
• Schutzart: IP20
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Anschlussquerschnitt eindrähtig: 1,5 - 25 mm²
• Anschlussquerschnitt feindrähtig: 1,5 - 16 mm²
• Kurzschlussfestigkeit (Isccr): 50 kA
• Normen: IEC 61643-11, EN 61643-11
• Gehäusematerial: Thermoplast

Tipps

Installieren Sie das Modul so nah wie möglich an den zu schützenden Geräten, um Leitungslängen zu minimieren und den Schutz zu verbessern. Überprüfen Sie die Statusanzeige regelmäßig und ersetzen Sie das Modul, wenn die Flagge rot zeigt. Stellen Sie eine ordnungsgemäße Erdung der DIN-Schiene für eine effektive Ableitung sicher.
