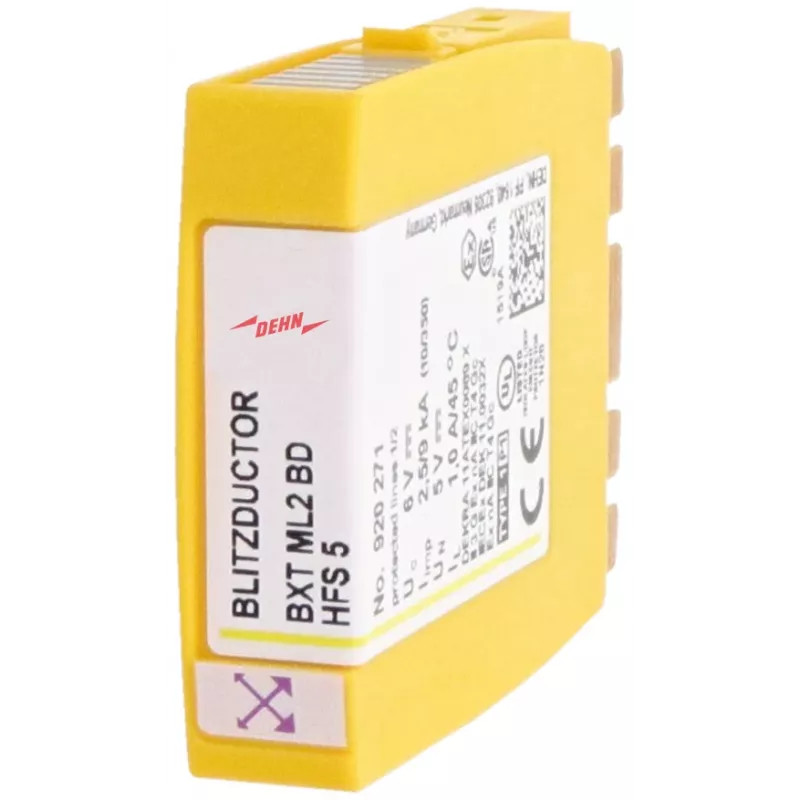

DEHN BXT ML2 BDHFS5 Kombinierter Blitzstrom- und Überspannungsableiter-Modul 920271

Der DEHN BXT ML2 BDHFS5 920271 kombiniert Typ-1- und Typ-2-Überspannungsschutz in einem einzigen kompakten Modul und macht separate Blitzstrom- und Überspannungsableiter überflüssig. Seine Blitzstoßstrom-Bemessung von 5 kA pro Pol und der maximale Ableitstrom von 50 kA machen ihn geeignet für anspruchsvolle Anwendungen, bei denen der Platz begrenzt ist, aber die Leistung nicht beeinträchtigt werden darf.

Highlights

• Kombinierter Typ 1 + Typ 2 / Klasse I + II Ableiter für TN-S- und TT-Systeme
• Blitzstoßstrom (Iimp) von 5 kA pro Pol (10/350 µs)
• Maximaler Ableitstrom (Imax) von 50 kA (8/20 µs)
• Schutzpegel ≤ 1,5 kV für effektiven Geräteschutz
• Kompaktes 1-Modul-Design für 35-mm-DIN-Schienenmontage
• Optische Statusanzeige mit grüner/roter Flagge

Im täglichen Einsatz

Dieses Modul ist für zuverlässigen Schutz in Niederspannungs-Verteilersystemen konzipiert. Mit einer Nennspannung von 230/400 V AC und einer maximalen Dauerspannung von 255 V AC bewältigt es Standardnetzbedingungen. Die Ansprechzeit von weniger als 100 ns gewährleistet eine schnelle Reaktion auf Transienten, während die maximale Vorsicherung von 315 A gG eine flexible Integration ermöglicht. Das rote Thermoplast-Gehäuse erfüllt UL 94 V-0 und arbeitet von -40 °C bis +80 °C.

Vollständige Spezifikationen

• Ableitertyp: Kombinierter Blitzstrom- und Überspannungsableiter
• SPD-Klasse: Typ 1 + Typ 2 / Klasse I + II
• Nennspannung (Un): 230 / 400 V AC
• Max. Dauerspannung (Uc): 255 V AC
• Nennableitstrom (In) (8/20 µs): 20 kA
• Max. Ableitstrom (Imax) (8/20 µs): 50 kA
• Blitzstoßstrom (Iimp) (10/350 µs): 5 kA pro Pol
• Schutzpegel (Up): ≤ 1,5 kV
• Ansprechzeit (tA): < 100 ns
• Schutzmodi: L-N, N-PE
• Systemkonfiguration: TN-S, TT
• Montageart: 35 mm DIN-Schiene
• Anzahl der Module (TE): 1
• Kurzschlussfestigkeit (Isccr): 50 kA rms
• Max. Vorsicherung: 315 A gG
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Statusanzeige: Optisch (grüne/rote Flagge)
• Gehäusematerial: Thermoplast, rot, UL 94 V-0

Abschließende Anmerkung

Mit seiner hohen Ableitfähigkeit und kompakten Bauform ist der BXT ML2 BDHFS5 eine robuste Wahl für den Schutz elektrischer Installationen gegen direkte Blitzeinschläge und Schaltüberspannungen.
