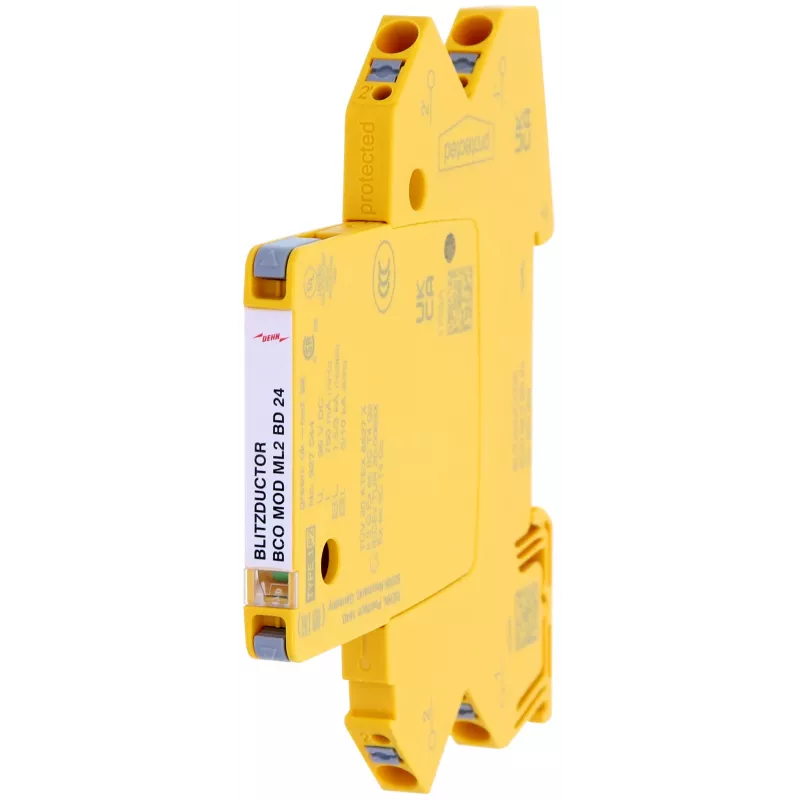

DEHN BCO ML2 BD 24 Modularer Kombi-Ableiter für 1 Paar, 24 V DC, Schraubklemmen 927244

Telekommunikations- und Datenleitungen sind häufig transienten Überspannungen ausgesetzt, die durch Blitzeinschläge oder Schaltvorgänge verursacht werden. Der DEHN BCO ML2 BD 24 ist ein modularer Kombi-Ableiter, der zum Schutz eines einzelnen symmetrischen Paares (2-polig) in 24-V-DC-Systemen entwickelt wurde und einen zuverlässigen Betrieb der angeschlossenen Geräte gewährleistet.

Für wen ist es geeignet

Dieses Überspannungsschutzgerät ist für Installateure, Systemintegratoren und Wartungspersonal gedacht, die Telekommunikationsschnittstellen, Datenleitungen oder Signalstromkreise in industriellen oder gewerblichen Umgebungen absichern müssen. Es eignet sich für die Montage in Anschlussdosen oder für die Hutschienenmontage mit einem Adapter.

Hauptmerkmale

• Schützt ein symmetrisches Paar (2-polig) für Daten- oder Signalleitungen.
• Nennspannung 24 V DC, maximale Dauerspannung 28 V DC.
• Hohe Ableitfähigkeit: Nennableitstrom 1 kA pro Leitung (8/20 µs), gesamt 2 kA; Impulsstrom 0,5 kA pro Leitung (10/350 µs), gesamt 1 kA.
• Niedriger Schutzpegel: ≤ 60 V Leiter-Leiter und Leiter-PG bei Nennableitstrom.
• Breiter Betriebstemperaturbereich von -40 °C bis +80 °C.
• Schraubklemmen für sichere Verbindung.
• Gehäuse aus UV-beständigem Thermoplast.
• Entspricht IEC 61643-21 / EN 61643-21.

Spezifikationen

• Produkttyp: Kombi-Ableiter (SPD)
• Anwendung: Telekommunikationsschnittstellen / Datenleitungen
• Anzahl geschützter Paare: 1 (2-polig)
• Nennspannung (Un): 24 V DC
• Max. Dauerspannung (Uc): 28 V DC
• Nennableitstrom (In) (8/20 µs) pro Leitung: 1 kA
• Gesamter Nennableitstrom (In) (8/20 µs): 2 kA
• Impulsstrom (Iimp) (10/350 µs) pro Leitung: 0,5 kA
• Gesamter Impulsstrom (Iimp) (10/350 µs): 1 kA
• Schutzpegel (Up) Leiter-Leiter bei In: ≤ 60 V
• Schutzpegel (Up) Leiter-PG bei In: ≤ 60 V
• Grenzfrequenz (fG) (50 Ω): > 10 MHz
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Anschlussart: Schraubklemmen
• Montageart: Anschlussdose / Hutschiene (mit Adapter)
• Gehäusematerial: Thermoplast, UV-beständig
• Schutzart: IP65 (bei Installation in geeignetem Gehäuse)
• Normenkonformität: IEC 61643-21 / EN 61643-21

Tipps

Für einen optimalen Schutz installieren Sie den Ableiter so nah wie möglich an dem zu schützenden Gerät. Stellen Sie eine ordnungsgemäße Erdung sicher und befolgen Sie die Installationsanweisungen des Herstellers. Bei Verwendung im Außenbereich installieren Sie ihn in einem geeigneten Gehäuse, um die angegebene IP-Schutzart zu erreichen.
