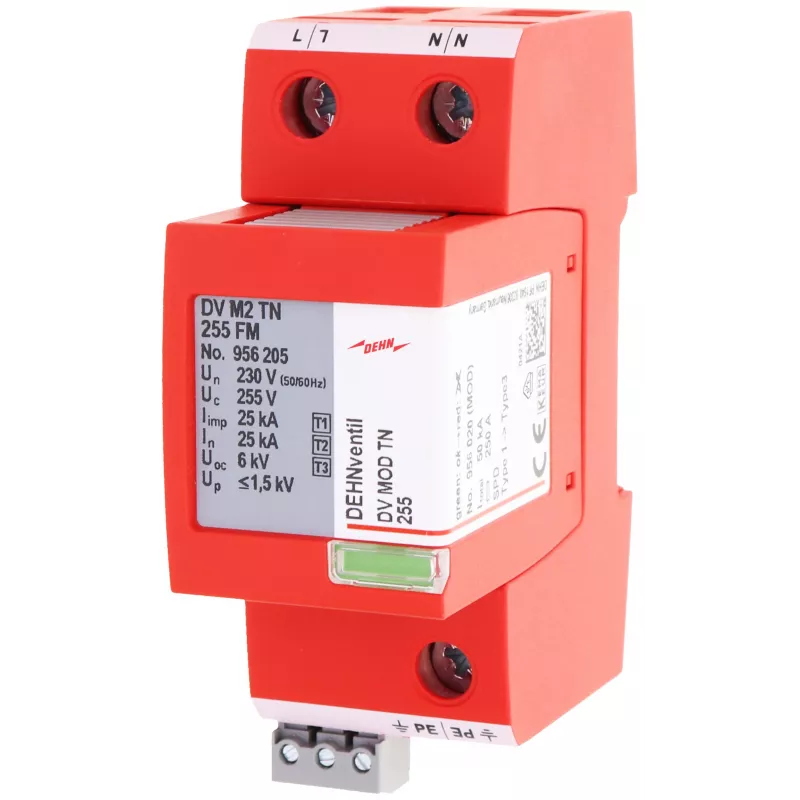

DEHN 956205 Kombi-Ableiter Typ 1+2+3 DEHNventil M2 (956205)

Der Schutz elektrischer Installationen vor Blitzeinschlägen und Überspannungen ist entscheidend für Sicherheit und Langlebigkeit der Geräte. Der DEHNventil M2 vereint Überspannungsschutz Typ 1, Typ 2 und Typ 3 in einem einzigen kompakten Gerät, ausgelegt für 230/400 V AC-Systeme. Seine Funkenstreckentechnologie leitet hohe Blitzströme sicher ab und begrenzt Überspannungen, wodurch eine zuverlässige Schutzwirkung für Ihre elektrische Infrastruktur gewährleistet wird.

Für wen ist es geeignet

Dieser Kombi-Ableiter ist ideal für Elektriker, Schaltschrankbauer und Facility-Manager, die einen robusten Überspannungsschutz für Niederspannungs-Verteilnetze benötigen. Er eignet sich für industrielle, gewerbliche und private Anwendungen, bei denen der Platz begrenzt ist, aber keine Kompromisse bei der Leistung gemacht werden dürfen.

Hauptmerkmale

• Kombinierter Überspannungsschutz Typ 1+2+3 in einem Gerät
• Hohe Blitzstoßstrom-Ableitfähigkeit: 12,5 kA pro Pol (10/350 µs)
• Niedriger Schutzpegel: ≤ 1,5 kV
• Folgestromlöschfähigkeit bis 50 kA rms
• Kompakte 4-Modul-Breite (72 mm) für DIN-Schienenmontage
• Betriebstemperaturbereich von -40 °C bis +80 °C

Spezifikationen

• SPD-Typ: Typ 1 + Typ 2 + Typ 3
• Nennspannung (U_N): 230 / 400 V AC
• Max. Dauerspannung (U_C): 255 V AC
• Blitzstoßstrom (I_imp) (10/350 µs): 12,5 kA pro Pol, 50 kA gesamt
• Nennableitstoßstrom (I_n) (8/20 µs): 20 kA pro Pol, 50 kA gesamt
• Schutzpegel (U_p): ≤ 1,5 kV bei I_imp, ≤ 1,2 kV bei I_n
• Folgestromlöschfähigkeit (I_fi): 50 kA rms
• Max. Vorsicherung (gL/gG): 315 A
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montageart: 35 mm DIN-Schiene
• Anzahl der Pole: 3-polig + NPE (3+1-Schaltung)
• Schutzart: IP20
• Normenkonformität: EN 61643-11, IEC 61643-11
• Technologie: Funkenstrecke (RADAX Flow)
• Kurzschlussfestigkeit (I_SCCR): 50 kA rms
• Ansprechzeit (t_A): ≤ 100 ns
• Gehäusematerial: Thermoplast, UL 94 V-0
• Modulbreite: 4 TE (72 mm)

Tipps

Stellen Sie sicher, dass die Vorsicherung 315 A gL/gG nicht überschreitet, um eine ordnungsgemäße Koordination zu gewährleisten. Installieren Sie den Ableiter so nah wie möglich an der Einspeisung, um optimalen Schutz zu erzielen. Überprüfen Sie regelmäßig das Statusanzeigefenster, um die Funktionsfähigkeit des Geräts zu verifizieren.
