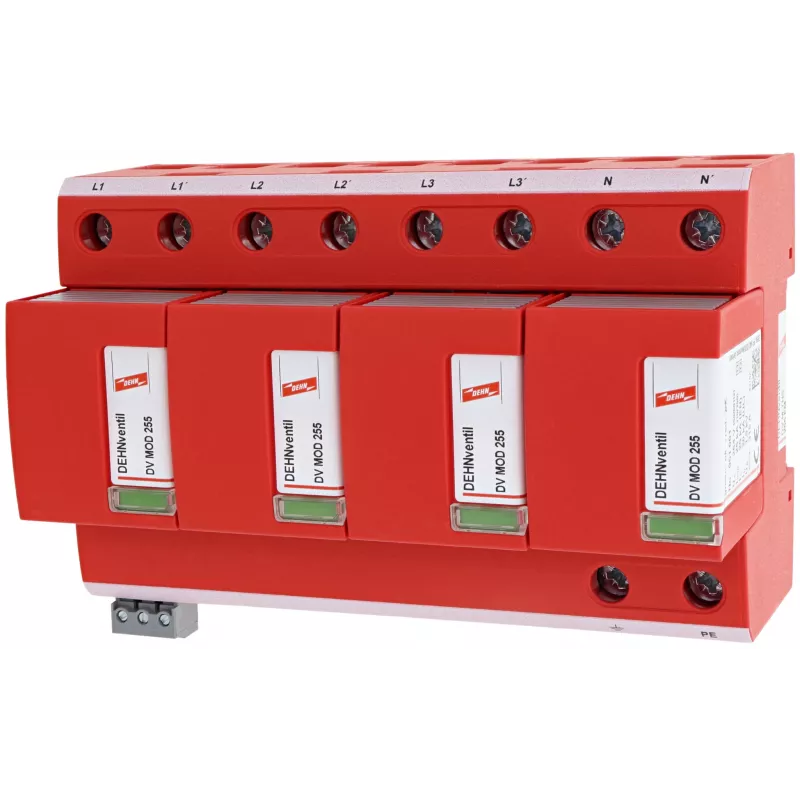

DEHN 951405 Modularer Kombi-Ableiter für TN-S-Systeme FM IP20

Mit einem Blitzstoßstrom von 25 kA und einer Spannungsschutzstufe ≤ 1,5 kV bietet der DEHN 951405 modulare Kombi-Ableiter robusten Schutz für TN-S-Stromversorgungssysteme.

Überblick

Der DEHN 951405 ist ein Kombi-Ableiter Typ 1 + Typ 2, der für TN-S-Systeme entwickelt wurde. Er verfügt über Funkenstreckentechnologie und ist für die DIN-Schienenmontage geeignet. Das Gerät hat eine Nennspannung von 230/400 V AC und eine maximale Dauerspannung von 255 V AC. Es bietet einen gesamten Blitzstoßstrom von 25 kA (10/350 µs) und einen gesamten Nennableitstoßstrom von 80 kA (8/20 µs). Die Spannungsschutzstufe beträgt ≤ 1,5 kV und die Ansprechzeit weniger als 100 ns. Der Ableiter hat 3+1 Pole (3 Phasen + N-PE) und eine Modulbreite von 4,5 TE (81 mm). Er verfügt über eine Fernsignalisierung über einen potentialfreien Wechselkontakt. Die Schutzart des Gehäuses ist IP20 und der Betriebstemperaturbereich liegt bei -40 °C bis +80 °C. Das Gerät entspricht IEC 61643-11 und EN 61643-11.

Das zeichnet ihn aus

• Hoher Blitzstoßstrom: 25 kA gesamt (7,5 kA pro Pol)
• Niedrige Spannungsschutzstufe: ≤ 1,5 kV
• Schnelle Ansprechzeit: < 100 ns
• Fernsignalisierungskontakt zur Statusüberwachung
• Kompakte DIN-Schienenmontage (4,5 TE Breite)

Technische Details

• Ableitertyp: Kombi-Ableiter Typ 1 + Typ 2
• Systemkonfiguration: TN-S
• Nennspannung (Un): 230 / 400 V AC
• Max. Dauerspannung (Uc): 255 V AC
• Blitzstoßstrom (Iimp) (10/350 µs): 25 kA gesamt / 7,5 kA pro Pol
• Nennableitstoßstrom (In) (8/20 µs): 80 kA gesamt / 20 kA pro Pol
• Spannungsschutzstufe (Up): ≤ 1,5 kV
• Folgestromlöschfähigkeit (Ifi): 50 kA rms
• Ansprechzeit (tA): < 100 ns
• Anzahl der Pole: 3+1 (3 Phasen + N-PE)
• Montageart: DIN-Schiene (35 mm)
• Modulbreite: 4,5 TE (81 mm)
• Schutzart des Gehäuses: IP20
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Fernsignalisierung: Ja (potentialfreier Wechselkontakt)
• Kurzschlussfestigkeit (Isccr): 50 kA rms (mit max. Vorsicherung)
• Normenkonformität: IEC 61643-11, EN 61643-11
• Technologie: Funkenstreckenbasiert

Unser Fazit

Der DEHN 951405 ist ein Hochleistungs-Überspannungsschutzgerät für TN-S-Systeme, das robusten Schutz mit umfassenden technischen Spezifikationen und Fernüberwachungsfunktion bietet.
