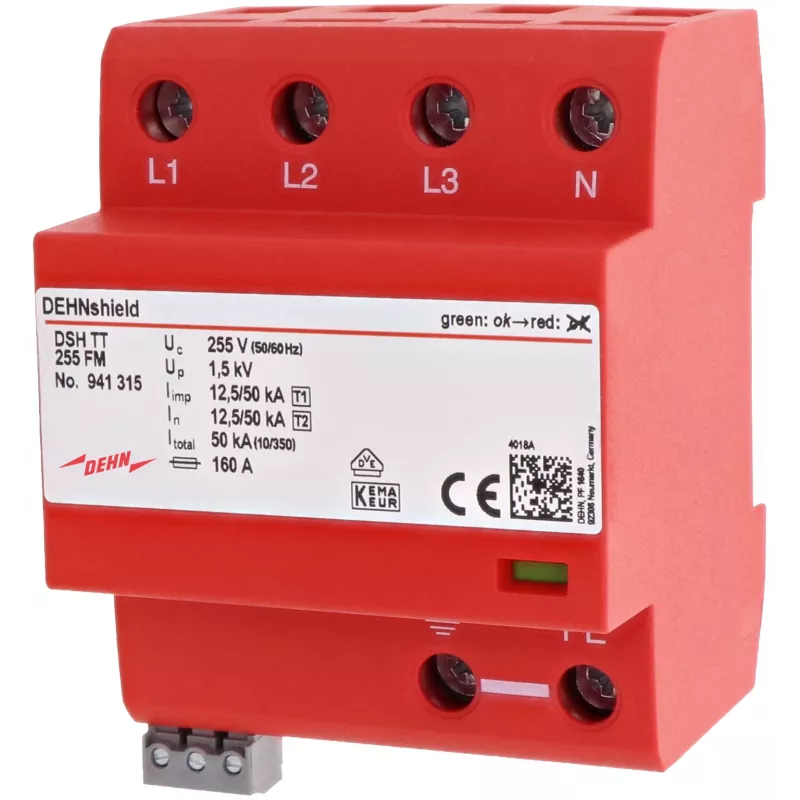

DEHN 941315 DSH TT 255 FM Typ 1+2 Blitzstromableiter für 3-Phasen-TT/TN-S-Systeme

Kombinierter Blitzstrom- und Überspannungsableiter Typ 1+2 für 3-Phasen-TT- und TN-S-Systeme mit hohem Ableitvermögen und niedrigem Schutzpegel. Der DEHNshield DSH TT 255 FM schützt Niederspannungs-Installationen vor Überspannungen durch Blitzeinschläge oder Schaltvorgänge.

Vorteile

Kombiniert Typ-1- und Typ-2-Schutz in einem Gerät und spart so Platz und Installationszeit. Das hohe Ableitvermögen gewährleistet zuverlässigen Schutz auch bei starken Überspannungen. Der potentialfreie Meldekontakt (FM) ermöglicht die Fernüberwachung des Ableiterstatus. Geeignet für TT- und TN-S-Erdungssysteme und bietet Flexibilität in verschiedenen elektrischen Installationen.

Geeignet für

• Dreiphasige Niederspannungs-Stromverteilungssysteme
• TT- und TN-S-Erdungsanordnungen
• Schutz empfindlicher elektronischer Geräte
• Industrielle, gewerbliche und private Anwendungen

Technische Daten

• Nennspannung: 230 / 400 V AC
• Max. Dauerspannung: 255 V AC
• Nennableitstoßstrom (8/20 µs): 20 kA
• Max. Ableitstoßstrom (8/20 µs): 50 kA
• Blitzstoßstrom (10/350 µs): 7 kA
• Schutzpegel: ≤ 1,5 kV
• Folgestromlöschfähigkeit: 100 A AC
• Ansprechzeit: ≤ 100 ns
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Montage: 35 mm DIN-Schiene
• Anzahl der Pole: 3+1 (3 Phasen + N-PE)
• Potentialfreier Meldekontakt: Ja
• Normenkonformität: IEC 61643-11 / EN 61643-11
• Kurzschlussfestigkeit: 25 kA
• Max. Vorsicherung: 160 A gG

Empfehlungen

Installation in der Hauptverteilung zum Schutz der gesamten Anlage. Stellen Sie eine ordnungsgemäße Erdung sicher und beachten Sie die örtlichen Vorschriften. Nutzen Sie den potentialfreien Meldekontakt zur Integration in Gebäudemanagementsysteme für eine vorausschauende Wartung.
