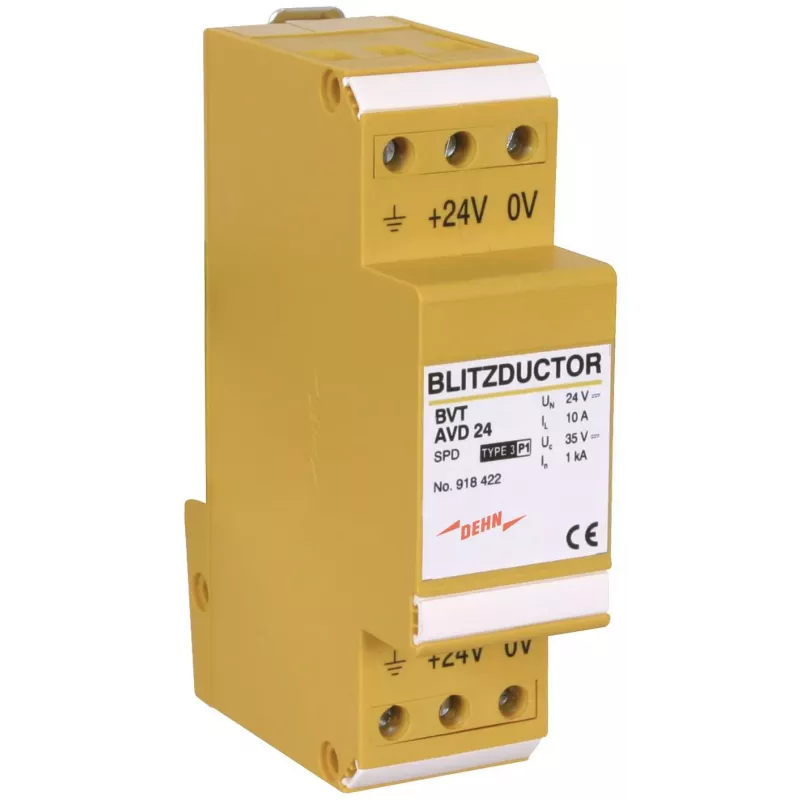

DEHN 918422 BLITZDUCTOR VT Kombinierter Blitzstrom- und Überspannungsableiter für DC-Stromversorgungssysteme, 24 V DC, Typ 1+2 SPD

Schützen Sie DC-Stromversorgungssysteme mit dem DEHN 918422 BLITZDUCTOR VT vor Blitzströmen und Überspannungen. Dieser kombinierte Blitzstrom- und Überspannungsableiter ist für 24-V-DC-Anwendungen konzipiert und leitet gefährliche transiente Überspannungen gegen Erde ab, um Schäden an empfindlichen Geräten zu verhindern. Mit einem Nennableitstrom von 10 kA (8/20 µs) und einem Blitzstoßstrom von 2,5 kA (10/350 µs) pro Ader bietet er robusten Schutz für zweiadrige DC-Leitungen. Die niedrige Schutzpegelspannung von ≤150 V bei In stellt sicher, dass angeschlossene Geräte nur eine minimale Restspannung sehen. Für die DIN-Schienenmontage konzipiert, verfügt er über Schraubklemmen für eine sichere Verdrahtung und arbeitet zuverlässig von -40 °C bis +80 °C. Das thermoplastische, flammhemmende Gehäuse sorgt für Langlebigkeit, während die Gasentladungsröhren- und Varistor/Dioden-Technologie eine Ansprechzeit von weniger als 1 ns bietet. Konform mit IEC 61643-21 und EN 61643-21 ist dieser Ableiter eine zuverlässige Wahl für industrielle und kommerzielle DC-Stromverteilung.

Für wen ist es geeignet

Dieser Ableiter ist ideal für Elektroingenieure, Schaltschrankbauer und Facility-Manager, die DC-Stromversorgungssysteme in industriellen Umgebungen, Telekommunikation oder Anlagen für erneuerbare Energien schützen müssen. Er eignet sich für Anwendungen, bei denen 24-V-DC-Stromkreise blitzinduzierten Überspannungen oder Schalttransienten ausgesetzt sind.

Hauptmerkmale

• Kombinierter Blitzstrom- und Überspannungsableiter für DC-Stromversorgungssysteme
• Nennspannung: 24 V DC, max. Dauerspannung: 28 V DC
• Hohe Ableitfähigkeit: In 10 kA (8/20 µs), Itotal 20 kA, Iimp 2,5 kA pro Ader (10/350 µs)
• Niedriger Schutzpegel: ≤150 V bei In, ≤100 V bei 1 kV/µs
• Schnelle Ansprechzeit: <1 ns
• Serienwiderstand pro Ader: <0,5 Ω
• Breiter Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Montage auf 35 mm DIN-Schiene, Schraubklemmenanschluss
• Schützt 2 Adern (z. B. L+/L- gegen PE)
• Gehäuse: flammhemmender Thermoplast
• Entspricht IEC 61643-21 und EN 61643-21

Spezifikationen

• Produkttyp: Kombinierter Blitzstrom- und Überspannungsableiter
• Anwendung: DC-Stromversorgungssysteme
• Nennspannung (UN): 24 V DC
• Max. Dauerspannung (UC): 28 V DC
• Nennableitstrom (In) (8/20 µs): 10 kA
• Gesamtableitstrom (Itotal) (8/20 µs): 20 kA
• Blitzstoßstrom (Iimp) (10/350 µs) pro Ader: 2,5 kA
• Schutzpegel (UP) bei In: ≤150 V
• Schutzpegel (UP) bei 1 kV/µs: ≤100 V
• Serienwiderstand pro Ader: <0,5 Ω
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Montageart: 35 mm DIN-Schiene
• Anschlussart: Schraubklemmen
• Anzahl geschützter Adern: 2
• Schutztechnologie: Gasentladungsröhre (GDT) und Varistor/Dioden-Kombination
• Normenkonformität: IEC 61643-21, EN 61643-21
• Gehäusematerial: Thermoplast, flammhemmend
• Ansprechzeit: <1 ns

Tipps

Installieren Sie den BLITZDUCTOR VT so nah wie möglich am Stromversorgungseingang des zu schützenden Geräts. Stellen Sie eine ordnungsgemäße Erdung sicher und verwenden Sie kurze, gerade Leiter, um die Durchlassspannung zu minimieren. Für optimale Leistung koordinieren Sie ihn gemäß den Herstellerrichtlinien mit vorgeschalteten und nachgeschalteten Überspannungsschutzgeräten.
