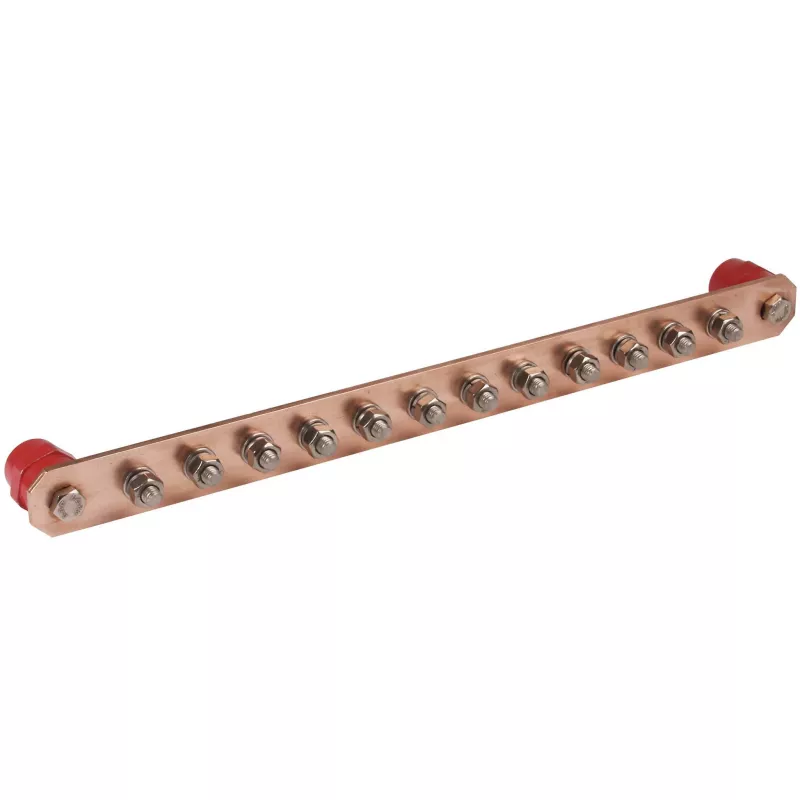

DEHN 472237 Potenzialausgleichsschiene PAS I 12AP Kupfer 12-fach ohne Abdeckung

Die DEHN 472237 PAS I 12AP ist eine 12-fach Potenzialausgleichsschiene für Hauptpotenzialausgleichsanwendungen. Im Gegensatz zu einfachen Sammelschienen kombiniert sie eine massive Kupferkontaktschiene mit einer grauen Polystyrol-Grundplatte und bietet einen zuverlässigen und klar identifizierbaren Anschlusspunkt für die Integration von Gebäudetechnik in das Blitzschutz-Potenzialausgleichssystem.

Highlights

• Kupferkontaktschiene für hervorragende Leitfähigkeit und Korrosionsbeständigkeit
• 12 Anschlusspunkte mit gemischten Kapazitäten: 10 x 2,5-25 mm², 2 x 25-95 mm²
• Zusätzliche Anschlüsse für Flachleiter 30x4 mm und Rundleiter Ø 8-10 mm
• Aufputzmontage auf einer grauen Polystyrol-Grundplatte (RAL 7035)
• Ohne Abdeckung geliefert für einfachen Zugang und Inspektion

Im täglichen Einsatz

Die Schiene wird an einer Wand oder einem Panel installiert und dient als zentraler Knotenpunkt für den Anschluss von Schutzleitern, Potenzialausgleichsleitern und Blitzschutzableitungen. Die Schraubklemmen nehmen eine breite Palette von Leiterquerschnitten auf, von feindrähtig bis massiv, und gewährleisten sichere und niederohmige Verbindungen. Das offene Design ermöglicht eine schnelle Sichtprüfung und Wartung.

Technische Daten

• Produkttyp: Potenzialausgleichsschiene
• Material der Kontaktschiene: Kupfer (Cu)
• Material der Grundplatte: Polystyrol (PS)
• Farbe der Grundplatte: Grau (RAL 7035)
• Anzahl der Anschlusspunkte: 12
• Anschlusskapazität (feindrähtig/massiv): 10 x 2,5-25 mm², 2 x 25-95 mm²
• Anschlusskapazität (Flachleiter): 1 x 30x4 mm
• Anschlusskapazität (Rundleiter): 1 x Ø 8-10 mm
• Montageart: Aufputzmontage
• Abdeckung enthalten: Nein
• Schutzart: IP20
• Norm: DIN EN 62561-1 (VDE 0185-561-1)
• Anschlussart: Schraubklemme
• Anwendung: Hauptpotenzialausgleich
• Nennstoßstrom (Iimp): 100 kA (10/350 µs)
• Nennkurzzeitstromfestigkeit (Icw): 12 kA (1s)

Abschließende Anmerkung

Für eine vollständige Installation bestellen Sie bitte die passende Abdeckung separat, falls erforderlich.
