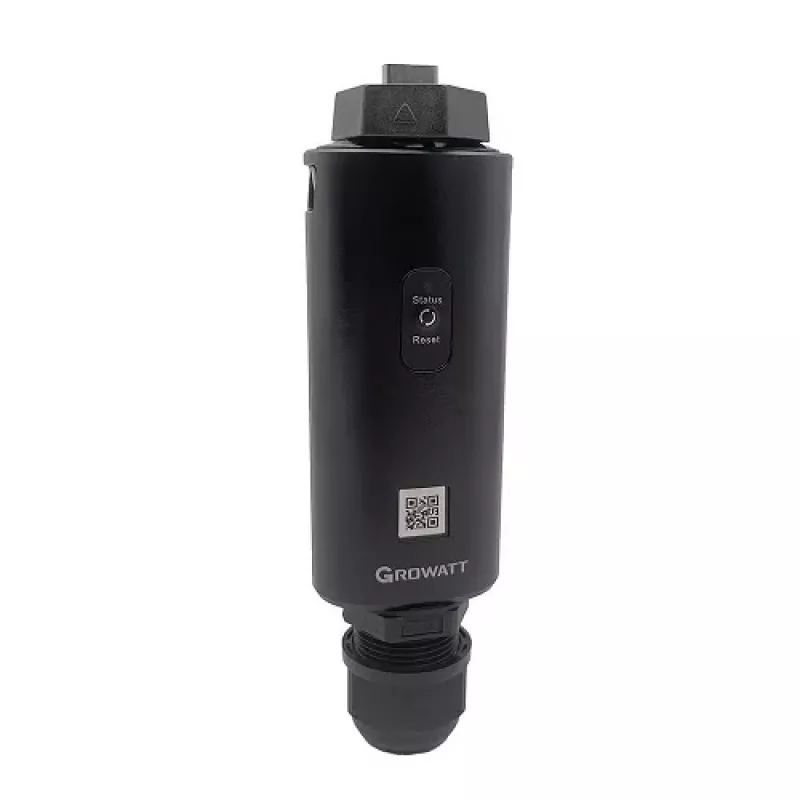

Datenlogger Growatt Shine WiLAN-X2 von Growatt – WiFi-Konnektivität für Datenprotokollierung

Der Growatt ShineWiLan-X2 ist ein Datenlogger, der entwickelt wurde, um Growatt-Wechselrichter mit der Growatt Cloud zu verbinden und die Fernüberwachung und -verwaltung von PV-Anlagen zu ermöglichen. Das Gerät unterstützt Wi‑Fi, LAN und Bluetooth und überträgt Wechselrichterdaten an den ShineServer (mqtt.growatt.com), sodass Sie über die ShinePhone-App Energieproduktion in Echtzeit und historische Daten einsehen, Benachrichtigungen erhalten und grundlegende Ferndiagnosen durchführen können. Es verfügt über eine USB-Typ‑A-Schnittstelle für die Kommunikation mit dem Wechselrichter über Modbus RTU und einen integrierten Speicher, der bei Unterbrechung der Internetverbindung bis zu 30 Tage Daten speichert.

Vorteile

Der Growatt ShineWiLan-X2 bietet flexible Konnektivität: kabelloses Wi‑Fi mit einem USB-Stick (bis zu 50 m Reichweite), kabelgebundenes Ethernet (100 Mbit/s, bis zu 100 m über Cat5e) und Bluetooth (BLE) für die lokale Konfiguration und Firmware-Updates. Er ermöglicht kontinuierliche Datenübertragung im Fünf-Minuten-Intervall, Schutzart IP65 für die Außeninstallation, einen weiten Betriebstemperaturbereich (−30 °C bis +65 °C) und geringen Stromverbrauch (2,5 W typisch, 4 W max). Das Gerät unterstützt Standard-Wireless-Protokolle (802.11 b/g/n) und ist zertifiziert (CE, UKCA, SAA, RoHS).

Geeignet für

• Private Solar-PV-Anlagen
• Kleine gewerbliche PV-Installationen
• Standorte, die eine Fernüberwachung und grundlegende Ferndiagnose erfordern
• Installationen, bei denen sowohl drahtlose als auch kabelgebundene Netzwerkoptionen benötigt werden

Technische Daten

• Konnektivität: Wi‑Fi (802.11 b/g/n), Bluetooth (BLE4.2), LAN (Ethernet 100 Mbit/s)
• Funkfrequenz: 2,4 GHz; max. Wi‑Fi-Reichweite: 50 m (USB-Stick)
• Schnittstelle zum Wechselrichter: USB Typ‑A (Modbus RTU)
• Datenübertragungsintervall: 5 Minuten; lokaler Datenspeicher: bis zu 30 Tage
• Stromversorgung: 5 V; Stromverbrauch: 2,5 W (typ.), max. 4 W
• Betriebstemperatur: −30 °C bis +65 °C; Schutzklasse: IP65
• Abmessungen: 152 × 47 × 28 mm; Gewicht: 94 g
• Unterstützter Server/App: ShineServer (mqtt.growatt.com), ShinePhone
• Zertifizierungen: CE, UKCA, SAA, RoHS

Verwendung

Schließen Sie den ShineWiLan-X2 über den USB-Typ‑A-Port an den Wechselrichter an und wählen Sie eine Netzwerkmethode: Stecken Sie den mitgelieferten Wi‑Fi-USB-Dongle ein, um eine drahtlose Verbindung herzustellen (bis zu 50 m), oder verbinden Sie das Gerät mit einem LAN-Kabel für eine kabelgebundene Verbindung. Konfigurieren Sie das Gerät und führen Sie Firmware-Updates lokal über Bluetooth und die ShinePhone-App durch oder richten Sie den Fernzugriff ein, indem Sie das Gerät mit dem ShineServer (mqtt.growatt.com) verbinden. Nach der Konfiguration lädt der Logger alle fünf Minuten Daten hoch und speichert bei Internetverlust bis zu 30 Tage Aufzeichnungen lokal.

Empfehlungen

Für beste Zuverlässigkeit verwenden Sie nach Möglichkeit eine kabelgebundene LAN-Verbindung und platzieren Sie den Wi‑Fi-USB-Dongle in direkter Sichtlinie zum Router, um die angegebene Reichweite zu erzielen. Stellen Sie sicher, dass das Gerät an einem Ort installiert wird, der vor direkter mechanischer Beschädigung geschützt ist und gleichzeitig eine Belüftung ermöglicht, und beachten Sie die örtlichen Vorschriften für Elektroinstallationen, wenn Sie es an den Wechselrichter anschließen.
