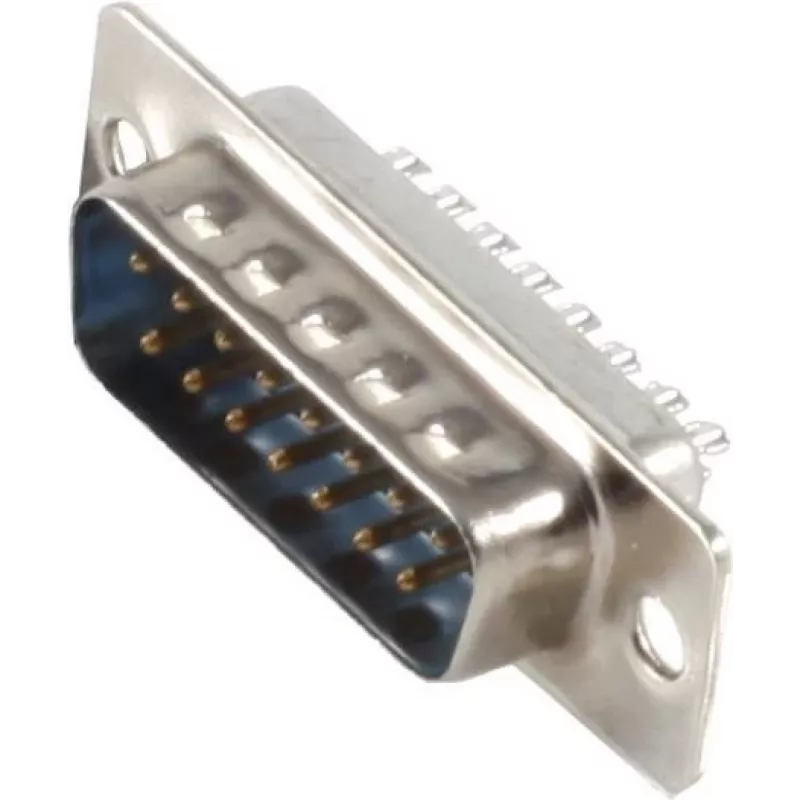

D-sub (15-polig) Steckverbinder ShiverPeaks 79115-1 – 15-polige serielle/parallele Schnittstelle

Der ShiverPeaks D-sub 15-polige Steckverbinder Modell 79115-1 ist eine kompakte 15-polige Schnittstelle für serielle und parallele Signalverbindungen. Er folgt dem standardmäßigen SUB-D-Formfaktor, um eine zuverlässige männliche/weibliche Verbindung für Daten-, Steuer- und Peripherieverbindungen in Industrie-, audiovisuellen und Computergeräten zu gewährleisten. Der Steckverbinder ist für Kabelkonfektionen, Panelmontage und Geräteverbindungen vorgesehen, bei denen eine stabile 15-polige D-sub-Schnittstelle erforderlich ist.

Vorteile

Der Steckverbinder bietet ein kompaktes, standardisiertes 15-poliges Layout, das die Kompatibilität mit einer Vielzahl von seriellen und parallelen Geräten sicherstellt. Seine Konstruktion unterstützt eine sichere Verbindung und einen stabilen elektrischen Kontakt, wodurch intermittierende Verbindungen in Anwendungen mit Vibrationen oder häufigem Stecken reduziert werden. Das Design ist für lötbare Kabelabschlüsse und für die Integration in Kabelbäume oder panelmontierte Schnittstellen geeignet und bietet einen vorhersagbaren elektrischen Pfad für Signal- und Steuerleitungen.

Geeignet für

• Serielle Datenverbindungen (RS-232/RS-422/RS-485 kompatible Verkabelung)
• Parallele Steuer- und Peripherieverbindungen
• Audiovisuelle Geräteverbindungen
• Industrielle Schalttafeln und Instrumentierung
• Kabelkonfektionen und kundenspezifische Kabelbäume

Wichtige Spezifikationen

• Steckverbindertyp: D-sub 15-polig (SUB-D, 15 Pins)
• Kontaktanordnung: 15 Kontakte in standardmäßigem D-sub-Layout
• Anschlussart: Lötkelch / lötbarer Kabelabschluss, geeignet für manuelles oder Reflow-Löten
• Montageoptionen: kabelmontierte und panelmontierte Anwendungen
• Gender-Optionen: männliche und weibliche Verbindung in typischen D-sub-Paaren verfügbar
• Betriebsanwendung: Signal- und Steuerleitungsübertragung in seriellen und parallelen Schnittstellen

Verwendung

Bereiten Sie die Kabelleiter vor, indem Sie die Isolierung auf die für die Lötkelche geeignete Länge abisolieren. Verzinnen Sie die Drähte bei Bedarf und führen Sie dann jeden Leiter entsprechend dem Schaltplan für das beabsichtigte serielle oder parallele Protokoll in den entsprechenden Lötkelch ein. Löten Sie jede Verbindung sicher, prüfen Sie die Lötstellen auf kalte Lötstellen und montieren Sie alle mitgelieferten Isolatoren oder Zugentlastungen. Bei Panelinstallationen richten Sie den Steckverbinder am Panelausschnitt aus und befestigen Sie ihn mit der Montagehardware; stellen Sie sicher, dass die Gegenstecker sauber einrasten und dass die Rändelschrauben oder Verriegelungsmechanismen festgezogen sind, um Bewegungen zu verhindern.

Empfehlungen

Verwenden Sie geeignete Kabelabschirmungs- und Erdungspraktiken für rauschempfindliche Signalleitungen und befolgen Sie den Verdrahtungsstandard der angeschlossenen Geräte, um korrekte Pinbelegungen sicherzustellen. Vermeiden Sie übermäßiges Biegen im Bereich des Lötanschlusses und stellen Sie sicher, dass eine Zugentlastung angebracht ist, um mechanische Belastungen der Lötstellen zu vermeiden.
