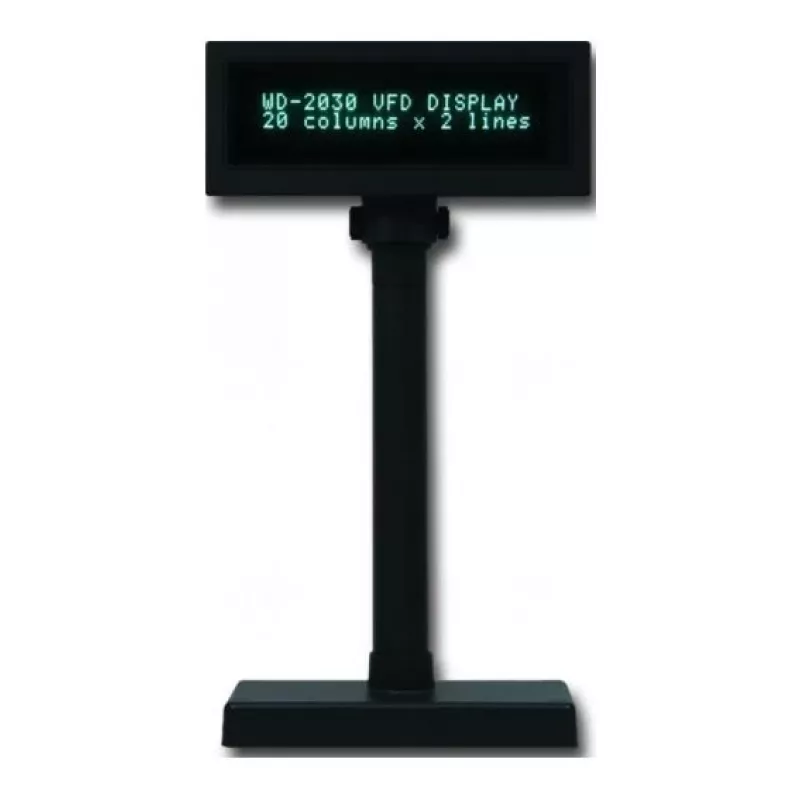

Capture WD-2312000008 Kundendisplay RS-232

Das Capture WD-2312000008 ist ein kompaktes Kundendisplay für Point-of-Sale-Theken mit einer VFD-Zeilendisplay und RS-232-Schnittstelle für zuverlässige Kommunikation. Ausgelegt auf klare Sichtbarkeit und flexible Platzierung, umfasst das Gerät eine Basis mit Anschlüssen für Host/PC (DB21), VFD-Display (RJ45), Drucker (DB9) und ein Netzteil. Das Paket enthält ein fest verdrahtetes 0,5 m RJ45-Kabel und ein 1,5 m RS232-Kabel, um das Display mit der POS-Ausrüstung zu verbinden.

Vorteile

Das WD-2312000008 bietet eine geringe Stellfläche und einen einstellbaren Betrachtungswinkel, um auf die meisten Theken zu passen und dabei die Kundeninformationen lesbar zu halten. Es enthält die notwendigen Konnektivitäts- und Stromzubehörteile im Lieferumfang, was die Einrichtungszeit reduziert und die Kompatibilität mit gängiger POS-Hardware über DB21-, DB9-, RJ45- und RS-232-Verbindungen sicherstellt.

Geeignet für

• Einzelhandels-Point-of-Sale-Theken
• Gastronomie-Kassen und Empfangsbereiche
• Kleine Geschäfte und Kioske, die kundenorientierte Displays benötigen

Technische Hauptspezifikationen

• Modell: Capture WD-2312000008
• Displaytyp: VFD-Zeilendisplay
• Schnittstelle: RS-232 (über DB21/DB9- und RJ45-Kabel)
• Gewicht: 0,2 kg
• Verpackungsabmessungen (B×T×H): 387 × 281 × 97 mm
• Stromversorgung: 12V-Netzteil (im Lieferumfang enthalten)

Verwendung

Montieren Sie das VFD-Display auf seiner Basis und verbinden Sie das fest verdrahtete 0,5 m RJ45-Kabel zwischen Display und Basis. Verwenden Sie das mitgelieferte 1,5 m RS232-Kabel, um die Basis (DB21) mit dem Host-PC oder POS-System (DB9/DB21 je nach Bedarf) zu verbinden. Schließen Sie das mitgelieferte 12V-Netzteil an die Basis und eine geeignete Steckdose an. Schalten Sie das POS-System ein und konfigurieren Sie die Terminal-Software für die Nutzung des RS-232-Ports und der passenden Baudrate für das VFD-Display.

Empfehlungen

Platzieren Sie das Display so, dass der Bildschirm für Kunden gut sichtbar ist, und passen Sie den Betrachtungswinkel an, um Blendung zu minimieren. Verwenden Sie die mitgelieferten Kabel und Schnittstellen, um eine zuverlässige Kommunikation aufrechtzuerhalten; falls alternative Verkabelung erforderlich ist, stellen Sie eine kompatible DB21/DB9- oder RJ45-Verdrahtung und korrekte RS-232-Einstellungen sicher.
