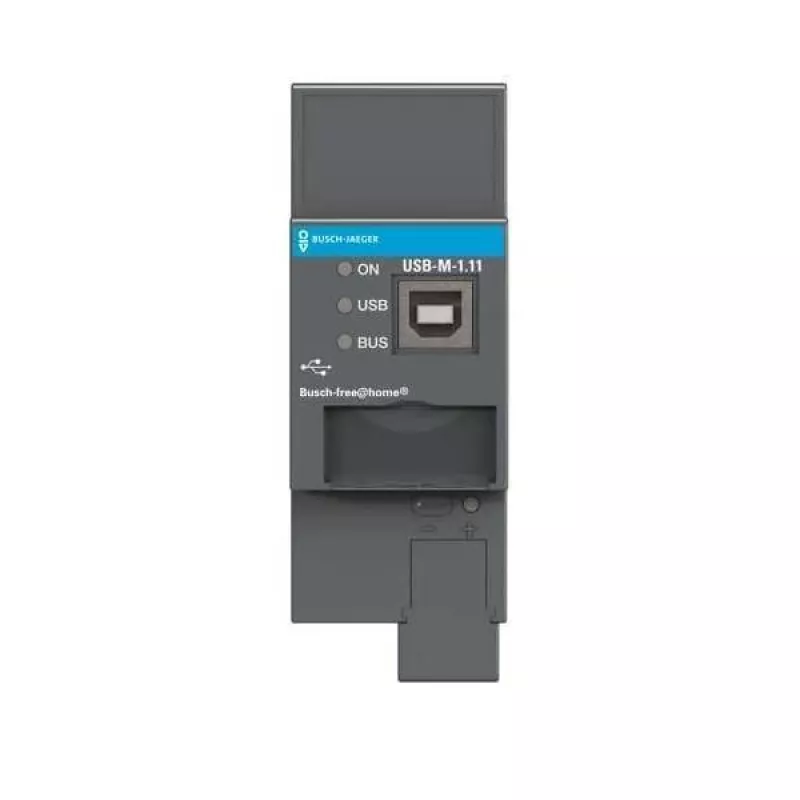

Busch-Jaeger KNX USB-Schnittstelle DIN-Hutschienenmodul USB-M-1.11 (2CDG510013R0021)

Für KNX-Integratoren und Gebäudeautomationsingenieure ist die Busch-Jaeger USB-M-1.11 eine kompakte Hutschienen-Schnittstelle, die einen PC mit einem KNX TP1-Bus verbindet. Sie ermöglicht Programmierung, Diagnose und Busüberwachung direkt aus der ETS-Software.

Wichtige Spezifikationen

• KNX-Medium: TP1 (Twisted Pair)
• PC-Schnittstelle: USB 2.0, Typ-B-Anschluss
• Stromversorgung: über KNX-Bus, 21-30 V DC
• Stromaufnahme: max. 12 mA
• Modulbreite: 2 TE (36 mm)
• Elektrische Trennung zwischen USB und KNX
• Status-LEDs für KNX und USB
• Schutzart: IP20
• Betriebstemperatur: 0 °C bis +45 °C
• Lagertemperatur: -20 °C bis +70 °C
• Kompatibel mit ETS3.0d und höher (ETS4, ETS5, ETS6)
• Gehäusematerial: Thermoplast

Warum dieses Produkt wählen

Diese Schnittstelle bietet eine zuverlässige galvanische Trennung zwischen PC und KNX-Bus, verhindert Masseschleifen und schützt beide Seiten. Die kompakte 2 TE Breite spart Platz in Verteilern, und die LED-Anzeigen geben sofortige Statusrückmeldung.

Ideale Anwendungsfälle

• Inbetriebnahme von KNX-Installationen mit ETS
• Busdiagnose und Fehlerbehebung
• Langzeitüberwachung in Schaltschränken
• Integration von KNX mit PC-basierter Visualisierung oder Logik

Gut zu wissen

Das Gerät wird vollständig über den KNX-Bus versorgt, sodass keine externe Stromversorgung erforderlich ist. Es wird auf einer Standard-DIN-Hutschiene montiert und über die rot/schwarze KNX-Klemme mit dem Bus verbunden.
