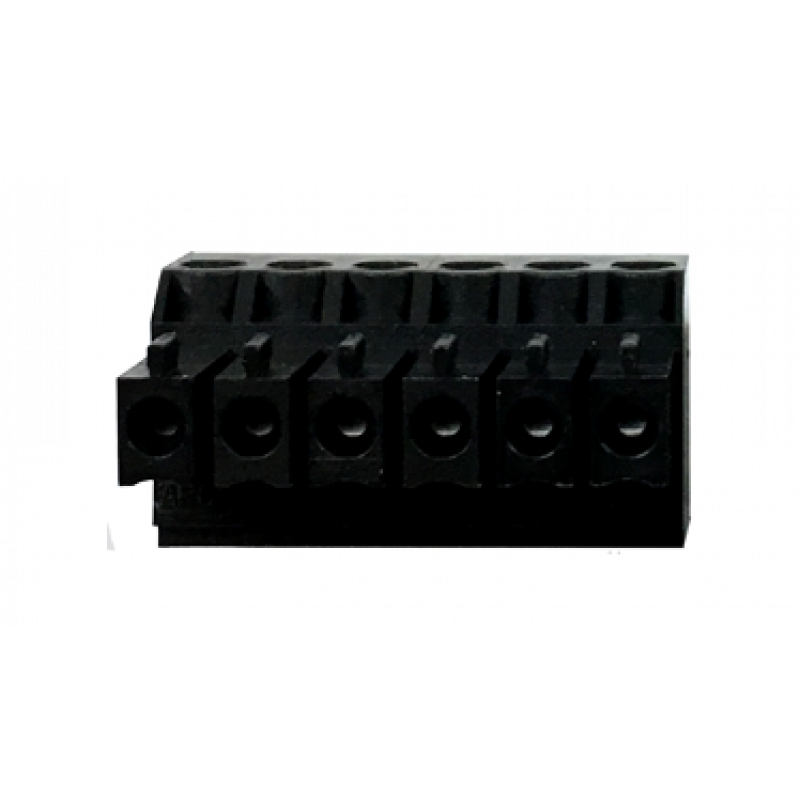

BrightSign GPIO-TB-6

Das Verbinden externer Geräte mit dem GPIO-Anschluss eines BrightSign-Mediaplayers erfordert oft das Hantieren mit einem winzigen 3,5-mm-Klinkenstecker oder das Löten von Spezialkabeln. Der BrightSign GPIO-TB-6 löst dieses Problem, indem er den 3,5-mm-GPIO-Anschluss des Players in eine praktische 6-polige Schraubklemmenleiste umwandelt und so schnelle, zuverlässige und werkzeuglose Verbindungen für Taster, LEDs, Sensoren, Relais und andere Steuerungshardware ermöglicht.

Für wen ist er geeignet

Dieses Breakout-Board ist ideal für AV-Integratoren, Digital-Signage-Installateure und Automatisierungsingenieure, die BrightSign-Player mit physischen Steuerungen oder Sensoren verbinden müssen. Es ist kompatibel mit BrightSign-Playern der Serien XD, XT, HD und LS, die über einen 3,5-mm-GPIO-Anschluss verfügen.

Hauptmerkmale

• Wandelt den 3,5-mm-GPIO-Anschluss des Players in eine 6-polige Schraubklemmenleiste um
• Bietet 4 GPIO-Kanäle (digitaler Eingang/Ausgang) sowie 3,3-V-Strom- und Masseanschlüsse
• Enthält ein 1,8 m (6 ft) langes 3,5-mm-Klinkenkabel für die direkte Verbindung mit dem Player
• Unterstützt externe Geräte wie Drucktaster, LEDs, Bewegungssensoren und Relais
• Kompaktes, robustes ABS-Kunststoffgehäuse mit Metalllegierungsanschlüssen
• Kein Löten oder Spezialwerkzeug erforderlich – einfache Schraubverbindungen für Kabel

Technische Daten

• Produkttyp: GPIO-Klemmenblock / Breakout-Board
• Player-seitiger Anschluss: 3,5-mm-Klinkenstecker (männlich)
• Anschluss für externe Geräte: 6-polige Schraubklemmenleiste
• GPIO-Kanäle: 4 (digitaler Eingang/Ausgang)
• Gesamtzahl der Anschlüsse: 6 (4 GPIO, 1 x 3,3-V-Strom, 1 x Masse)
• Stromausgang vom Player: 3,3 V DC
• Länge des enthaltenen Kabels: 1,8 m (6 ft)
• Gehäusematerial: ABS-Kunststoff
• Klemmenmaterial: Metalllegierung
• Farbe: schwarz
• Betriebstemperatur: 0 °C bis 50 °C
• Montage: freistehend / Tischmontage

Tipps

Stellen Sie sicher, dass der BrightSign-Player vor dem Herstellen von Verbindungen ausgeschaltet ist. Verwenden Sie für die Schraubklemmen Kabel mit 16–28 AWG und ziehen Sie sie fest an, um Wackelkontakte zu vermeiden. Für LED-Anzeigen verbinden Sie die Anode mit einem GPIO-Anschluss und die Kathode mit Masse und konfigurieren Sie den GPIO dann in der BrightAuthor-Software als Ausgang.
