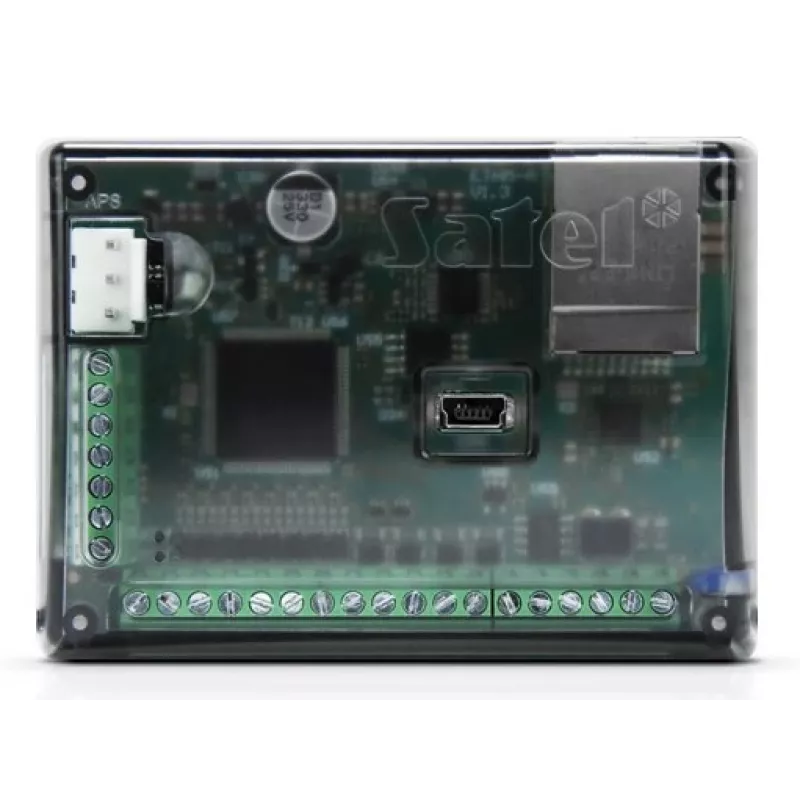

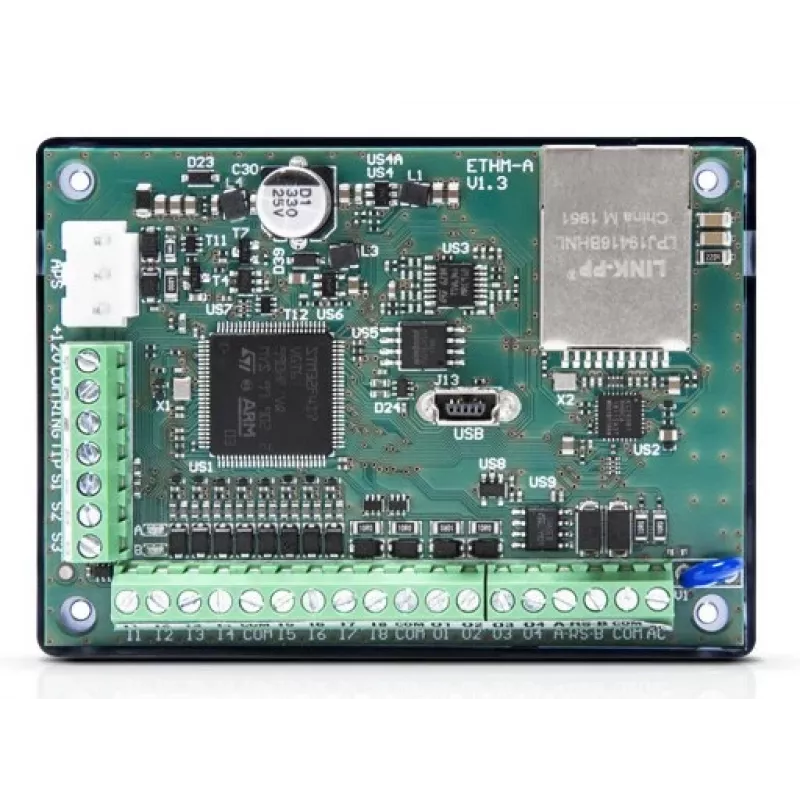

Benachrichtigungsmodul SATEL ETHM-A für Sicherheitsalarmsysteme, 12 V, 80 mA, 83×26×60 mm

SATEL ETHM-A ist ein Benachrichtigungsmodul für Sicherheitsalarmsysteme und Automatisierungsanwendungen. Das Gerät arbeitet mit 12 V, einer typischen Stromaufnahme von 80 mA und hat kompakte Abmessungen von 83 × 26 × 60 mm. ETHM-A verbindet sich mit einer Alarmzentrale oder einem Automatisierungscontroller über Ethernet oder USB und ermöglicht die Übertragung von Ereignisinformationen, Sensordaten und Steuersignalen über ein Netzwerk oder an entfernte Überwachungs- und Mobilgeräte.

Vorteile

ETHM-A bietet flexible Eingangskonfiguration mit acht programmierbaren Eingängen, die als NO, NC oder analog eingestellt werden können, was die Kompatibilität mit einer Vielzahl von Meldern und Sensoren ermöglicht. Ein digitaler 1-Wire-Sensorbus unterstützt bis zu acht Melder für Temperatur- oder ähnliche Messungen. Das Modul enthält vier Transistorausgänge (OC) für die Fernsteuerung und unterstützt PUSH-Benachrichtigungen sowie E-Mail-Nachrichten. Firmware-Updates und Konfiguration können lokal oder remote mit SATEL-Tools und Standard-Netzwerkprotokollen durchgeführt werden.

Geeignet für

• Integration mit SATEL-Alarmzentralen für Ereignisberichterstattung und Remote-Statusüberwachung
• Erfassung analoger und digitaler Sensordaten (Temperatur, Feuchtigkeit, analoge Sensoren) für Gebäudeautomation oder IoT-Anwendungen
• Fernsteuerung von Geräten über Transistorausgänge von mobilen Apps oder Verwaltungssoftware
• Senden von PUSH-Benachrichtigungen und E-Mail-Alarmen an Bediener oder Endbenutzer

Technische Daten

• Versorgungsspannung: 12 V
• Typische Stromaufnahme: 80 mA
• Abmessungen: 83 × 26 × 60 mm
• Eingänge: 8 programmierbare Eingänge (NO / NC / analog)
• Digitaler Sensorbus: 1-Wire, bis zu 8 Melder, max. Buslänge 30 m
• Ausgänge: 4 Transistorausgänge (Open-Collector)
• Netzwerkschnittstellen: Ethernet (für Remote-Verbindung) und USB (lokale Konfiguration)
• Benachrichtigungen: PUSH- und E-Mail-Nachrichten
• Remote-Firmware-Update-Unterstützung über UpServ

Verwendung

Schließen Sie ETHM-A an eine 12-V-Stromversorgung an und verbinden Sie es mit der Alarmzentrale oder dem Automatisierungscontroller über die Ethernet-Schnittstelle oder USB für die lokale Einrichtung. Konfigurieren Sie die acht Eingänge entsprechend den angeschlossenen Geräten – wählen Sie je nach Bedarf NO-, NC- oder Analogmodus – und schließen Sie 1-Wire-Melder an den digitalen Sensorbus an, wenn Umgebungsparameter gemessen werden. Weisen Sie Ausgänge für Fernsteuerungsaufgaben zu und konfigurieren Sie Nachrichtenoptionen für PUSH-Benachrichtigungen und E-Mail über das GX Soft-Konfigurationstool. Verwenden Sie GX Soft auf einem PC, um das Eingangs-/Ausgangsverhalten, Netzwerkeinstellungen und die Integration mit SATEL-Überwachungsdiensten zu programmieren.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie ETHM-A an einem geschützten Innenstandort mit stabiler 12-V-Versorgung und ordnungsgemäßem Netzwerkzugang. Halten Sie den 1-Wire-Sensorbus innerhalb der empfohlenen Maximallänge und verwenden Sie kompatible Melder. Verwenden Sie die offiziellen GX Soft- und UpServ-Tools für Konfiguration und Firmware-Updates, um die Kompatibilität mit SATEL-Zentralen und der GX CONTROL Mobile App sicherzustellen.
