Belden 1694ELW 75 Ohm SDI Koaxialkabel - LSZH-Mantel, 18 AWG Massivkupfer

Dieses Belden 1694ELW ist ein präzisionsgefertigtes 75-Ohm-SDI-Koaxialkabel für professionelle Broadcast- und Videoanwendungen. Es bietet eine außergewöhnliche Signalintegrität für hochauflösende und ultrahochauflösende serielle digitale Schnittstellen (SDI)-Signale und unterstützt Datenraten von HD-SDI bis 12G-SDI. Mit seinem raucharmen, halogenfreien (LSZH) Mantel ist es die sichere Wahl für Installationen in öffentlichen oder beengten Räumen, in denen Brandschutz oberste Priorität hat.

Vorteile

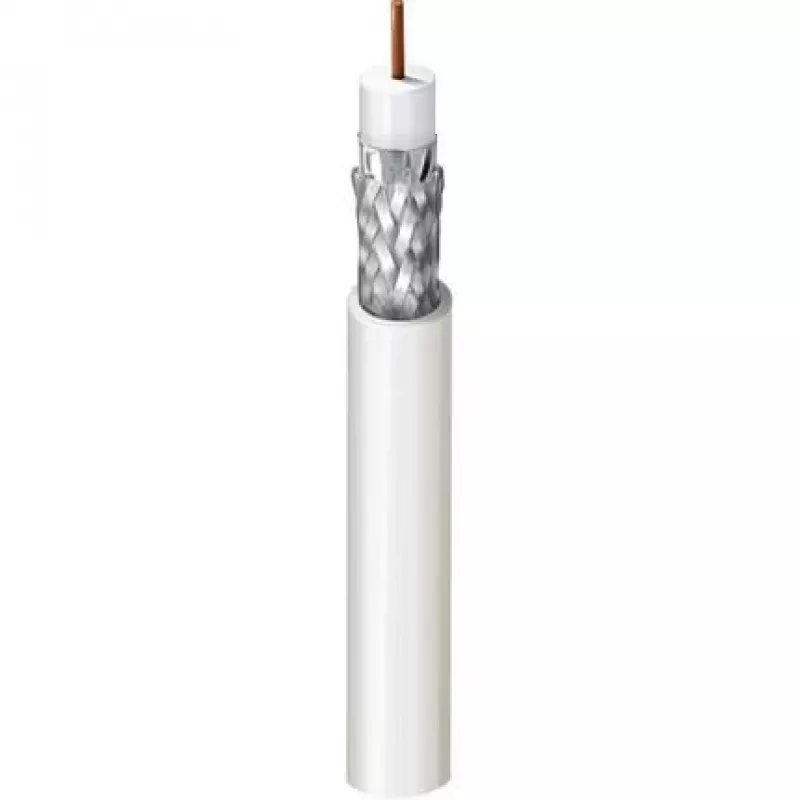

Das 1694ELW kombiniert Beldens renommierte Broadcast-Qualität mit erhöhter Sicherheit. Sein gasinjiziertes Schaum-HDPE-Dielektrikum sorgt für geringe Signaldämpfung und hohe Ausbreitungsgeschwindigkeit, während die doppelte Schirmung (Duofoil® plus verzinntes Kupfergeflecht) einen hervorragenden Schutz gegen elektromagnetische Störungen bietet. Der massive blanke Kupferleiter gewährleistet überlegene Leitfähigkeit und langfristige Zuverlässigkeit.

Geeignet für

• Broadcast-Studios und Übertragungswagen (OB-Wagen)
• Videoproduktions- und Postproduktionsstätten
• Sicherheits- und Überwachungssysteme, die HD-SDI-Übertragung erfordern
• Medizinische Bildgebung und andere Videoanwendungen mit hoher Bandbreite
• Jede Installation, bei der ein LSZH-Mantel aus Sicherheitsgründen erforderlich ist

Technische Daten

• Impedanz: 75 Ohm
• Leiter: 18 AWG massives blankes Kupfer (1,02 mm)
• Dielektrikum: Gasinjiziertes Schaum-HDPE
• Schirmung: Duofoil® + verzinntes Kupfergeflecht (95% Abdeckung)
• Mantel: LSZH (Low Smoke Zero Halogen), Außendurchmesser 6,96 mm
• Kapazität: 53,1 pF/m
• Ausbreitungsgeschwindigkeit: 82%
• Betriebstemperatur: -30°C bis +75°C
• Dämpfung: 19,6 dB/100m @ 1 GHz, 36,5 dB/100m @ 3 GHz, 54,0 dB/100m @ 6 GHz
• Rückflussdämpfung: >23 dB (5 MHz - 1,6 GHz)
• CPR-Klasse: Eca

Empfehlungen

Verwenden Sie für optimale Leistung geeignete BNC-Steckverbinder und sorgen Sie für einen ordnungsgemäßen Abschluss. Dieses Kabel ist ideal für feste Installationen, bei denen Brandschutz eine Rolle spielt. Beachten Sie stets den minimalen Biegeradius (35 mm), um die Signalqualität zu erhalten.
