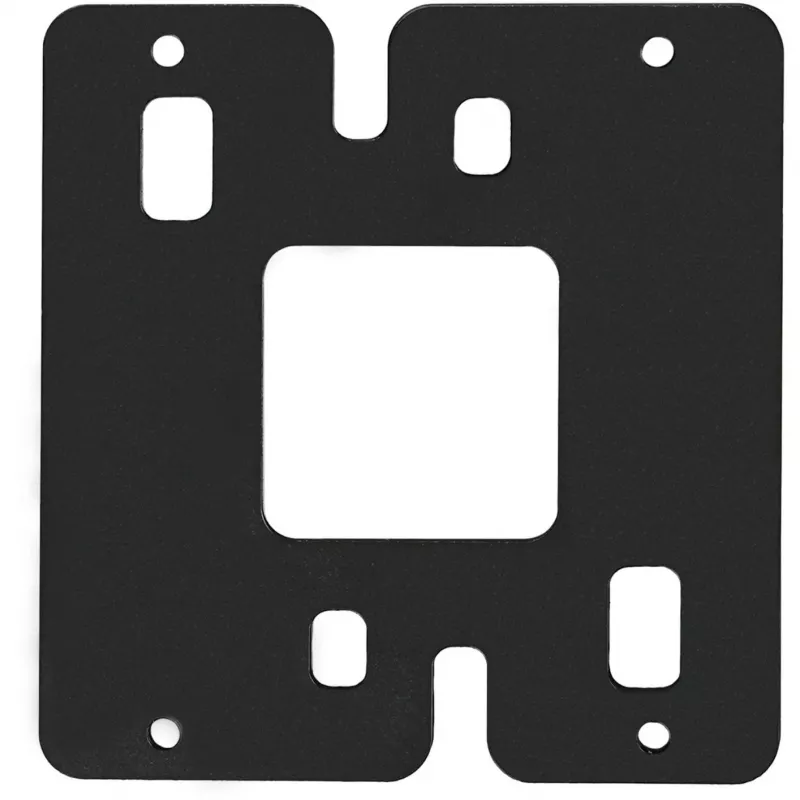

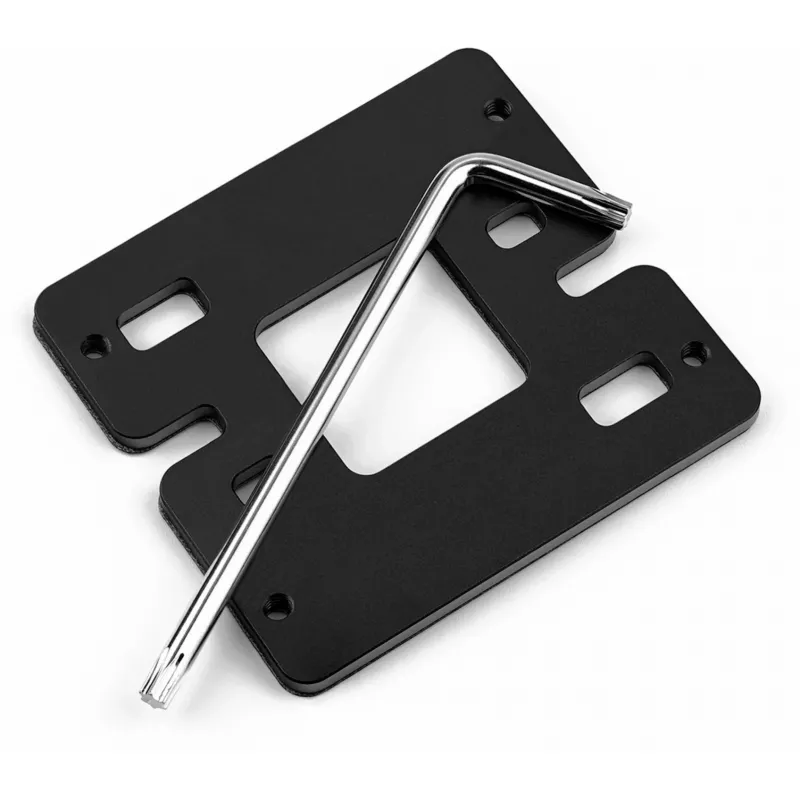

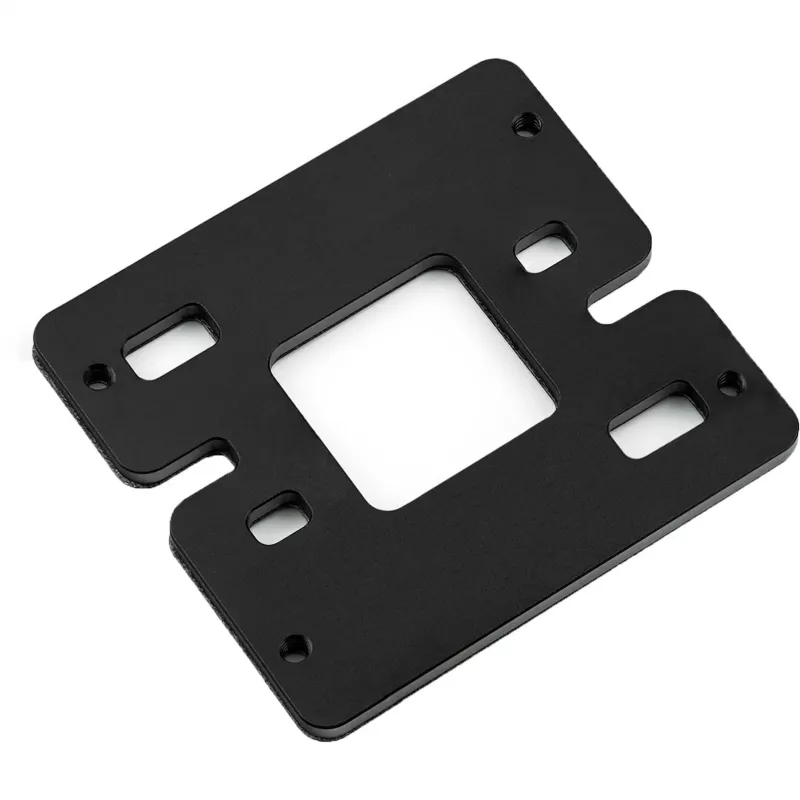

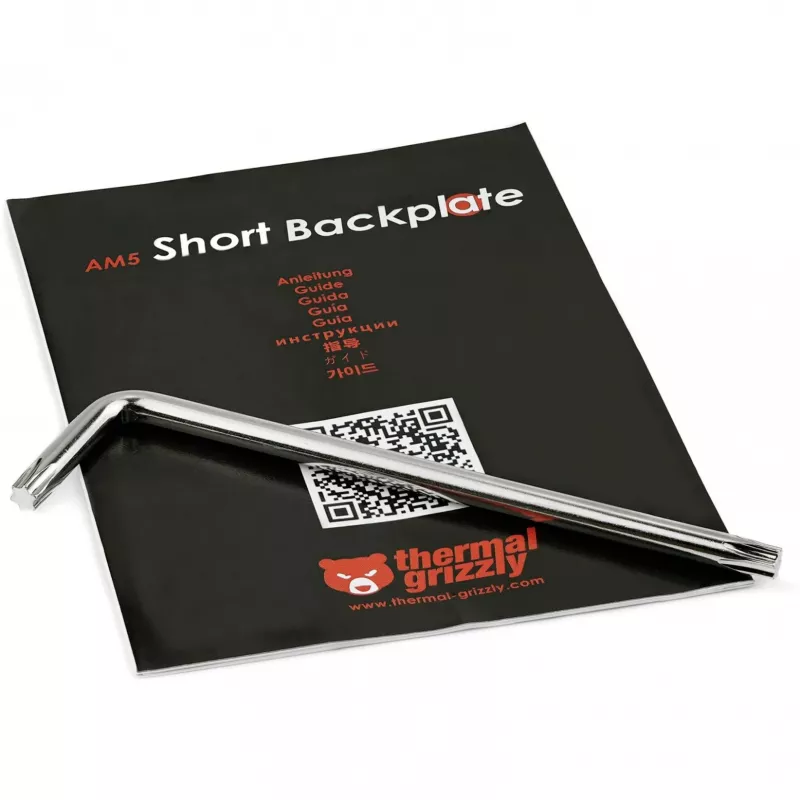

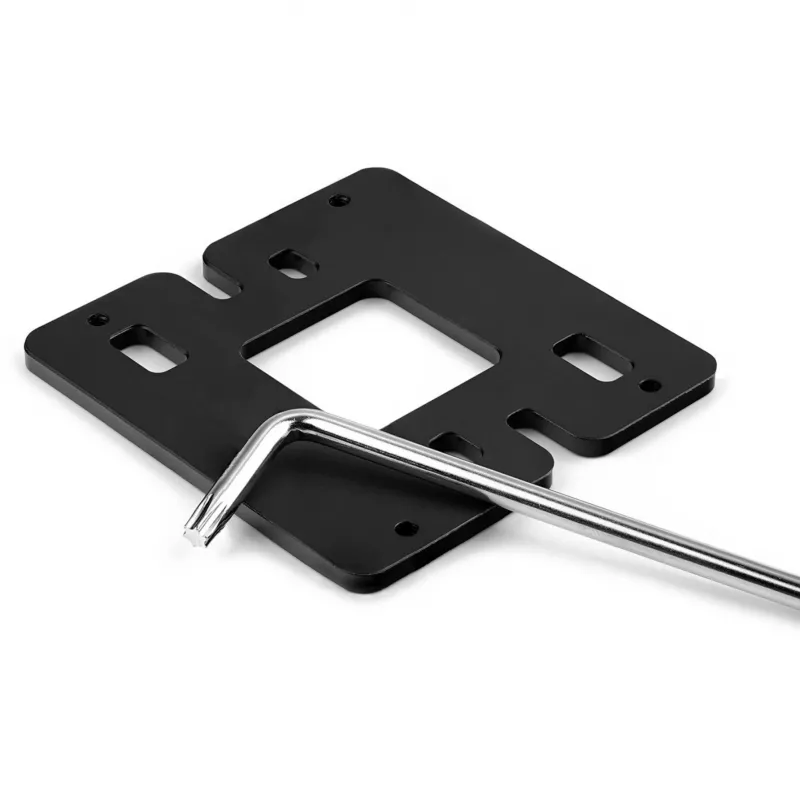

Backplate Thermal Grizzly TG-SB-R7000 Aluminium Polycarbonat Schwarz

Die Thermal Grizzly AM5 Short Backplate (TG-SB-R7000) ist eine alternative Montageplatte, die die Originale AM5-Backplate ersetzt, um eine sichere Halterung für den Socket Actuation Mechanism (SAM) des Mainboards zu bieten. Sie ermöglicht die Verwendung von Kühlern, die auf benutzerdefinierte Befestigungskits angewiesen sind, die ursprünglich für die AM4-Montage entwickelt wurden, indem sie eine verkürzte Backplate bietet, die den SAM unterstützt und gleichzeitig die elektrische Isolierung aufrechterhält. Die Platte besteht aus eloxiertem Aluminium mit einer isolierenden Schicht aus Polycarbonat und ist in schwarzer Ausführung erhältlich.

Vorteile

Die AM5 Short Backplate erweitert die Kompatibilität auf eine größere Auswahl an CPU-Kühlern, indem sie einen Befestigungspunkt für den SAM des Mainboards bietet, wenn der Kühler ein benutzerdefiniertes Befestigungskit verwendet. Ihre Konstruktion aus eloxiertem Aluminium bietet Langlebigkeit und thermische Stabilität, und die zusätzliche isolierende Polycarbonatschicht schützt vor Kurzschlüssen. Das kompakte Design ersetzt die Originale AM5-Backplate, ohne AM4-ähnliche Kühlermontagelösungen zu beeinträchtigen.

Geeignet für

• Systeme, bei denen ein AM4-kompatibler Kühler mit einem benutzerdefinierten Befestigungskit auf einem AM5-Mainboard verwendet wird
• Aufrüsten oder Modifizieren der CPU-Kühlermontage, um die SAM-Befestigung auf AM5-Sockeln beizubehalten
• Builds, die eine kurze, isolierte Montageplatte aus schwarz eloxiertem Aluminium erfordern

Wichtige Spezifikationen

• Hersteller: Thermal Grizzly
• Modell / MPN: TG-SB-R7000-R
• Kompatibler Sockel: AM5 (bietet SAM-Montage)
• Materialien: Eloxiertes Aluminium mit isolierender Polycarbonatschicht
• Ausführung: Schwarz
• EAN: 4260711990670

Verwendung

Entfernen Sie die Originale AM5-Backplate vom Mainboard gemäß den Anweisungen des Mainboard-Herstellers. Positionieren Sie die Thermal Grizzly AM5 Short Backplate auf der Rückseite des Mainboards, sodass die SAM-Befestigungspunkte mit den Schraubenlöchern der Platine ausgerichtet sind. Befestigen Sie den SAM mit den Originalen SAM-Schrauben an der kurzen Backplate. Montieren Sie nach der Installation Ihren Kühler mit seinem benutzerdefinierten Befestigungskit gemäß den Anweisungen des Kühlerherstellers.

Empfehlungen

Stellen Sie sicher, dass das Mainboard vom Stromnetz getrennt ist und auf einer statisch sicheren Oberfläche liegt, bevor Sie mit der Installation beginnen. Überprüfen Sie die Ausrichtung der SAM-Schraubenlöcher, bevor Sie die Schrauben festziehen, um Schäden zu vermeiden. Erfinden oder modifizieren Sie keine Befestigungslöcher; verwenden Sie nur die vorgesehenen Schraubpositionen und befolgen Sie die Anweisungen des Mainboard- und Kühlerherstellers.
