Axis A9910 Weiß Gehäusefarbe Weiß Nenneingangsspannung 12 24 V

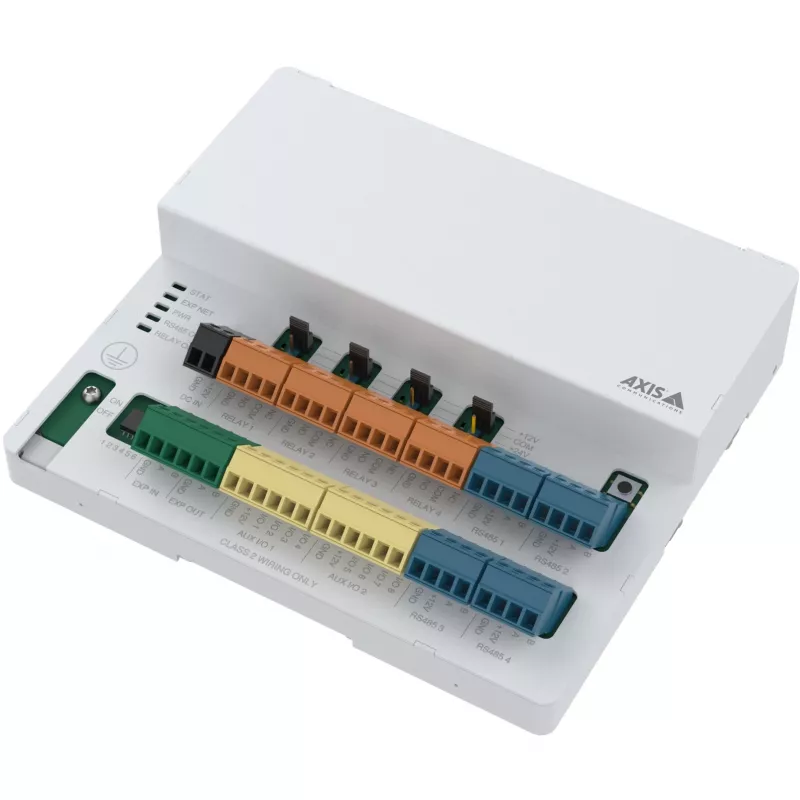

Das AXIS A9910 Weiß ist ein I/O-Erweiterungsmodul, das entwickelt wurde, um die Systemflexibilität bei Überwachungs- und Sicherheitsinstallationen zu erhöhen. Mit einer Nenneingangsspannung von 12–24 V und einem Betriebstemperaturbereich von -40 bis 55 °C ist das Gerät für vielfältige Umgebungen geeignet. Mithilfe der Multi-Drop-Technologie wird das Modul an ein AXIS A9210-Gerät angeschlossen und ermöglicht die Erweiterung von Ein- und Ausgängen sowie Relais, ohne dass zusätzliche Netzwerkverkabelung erforderlich ist.

Vorteile

Das Modul unterstützt den Anschluss von bis zu 16 Erweiterungseinheiten an ein einzelnes AXIS A9210 und ermöglicht so bis zu 128 I/Os und 64 Relais über eine PoE-Verbindung. Dies reduziert Installationskosten und -aufwand, da keine zusätzlichen Netzwerkkabel verlegt werden müssen. Integrierte Modbus-Sensoranschlüsse erlauben die einfache Einbindung von Umweltsensoren wie Temperatur- und Feuchtigkeitssensoren. Das weiße Gehäuse und die robuste Bauweise sorgen für zuverlässigen Betrieb über einen weiten Temperaturbereich.

Geeignet für

• Erweiterung der I/O-Kapazität für Sicherheits- und Überwachungssysteme
• Integration von Umweltsensoren (Temperatur, Feuchtigkeit) über Modbus
• Installationen, bei denen Verkabelungsminimierung und Kosteneffizienz erforderlich sind

Wichtige Spezifikationen

• Hersteller: AXIS
• Modell: A9910
• MPN: 02862-001
• Gehäusefarbe: Weiß
• Nenneingangsspannung: 12–24 V
• Betriebstemperatur: -40 bis 55 °C
• I/O-Anschlüsse: 8 I/O mit überwachten Eingängen
• Relais: 4 Form-C-Relais (potenzialfrei oder mit Spannung)
• Modbus-Sensoranschlüsse: 4
• Erweiterbar über Multi-Drop: bis zu 16 Module pro AXIS A9210 (bis zu 128 I/Os und 64 Relais mit einer IP-Verbindung)

Anwendung

Schließen Sie das AXIS A9910 Weiß über die unterstützte Multi-Drop-PoE-Verbindung an ein AXIS A9210-Gerät an. Mehrere A9910-Module können in Reihe geschaltet werden – bis zu 16 Einheiten – um die gesamte I/O- und Relaiskapazität zu erhöhen, während nur ein Netzwerk-/PoE-Anschluss genutzt wird. Schließen Sie die benötigten Sensoren an die Modbus-Sensoranschlüsse zur Umgebungsüberwachung an und verdrahten Sie Ein-/Ausgänge und Relais gemäß Ihrem Systemdesign und den örtlichen Elektrovorschriften. Stellen Sie sicher, dass die Nenneingangsspannung zwischen 12–24 V liegt, und montieren Sie das Gerät in einer Umgebung, die innerhalb des angegebenen Temperaturbereichs liegt.

Empfehlungen

Für kosteneffiziente Installationen planen Sie die Modulplatzierung so, dass Kabellängen minimiert werden, und nutzen Sie die Multi-Drop-Fähigkeit, um die Anzahl der Netzwerkanschlüsse zu reduzieren. Überprüfen Sie die Kompatibilität mit dem AXIS A9210 und befolgen Sie die AXIS-Verdrahtungs- und Installationsrichtlinien beim Anschluss von Modbus-Sensoren und Relaiskreisen.
