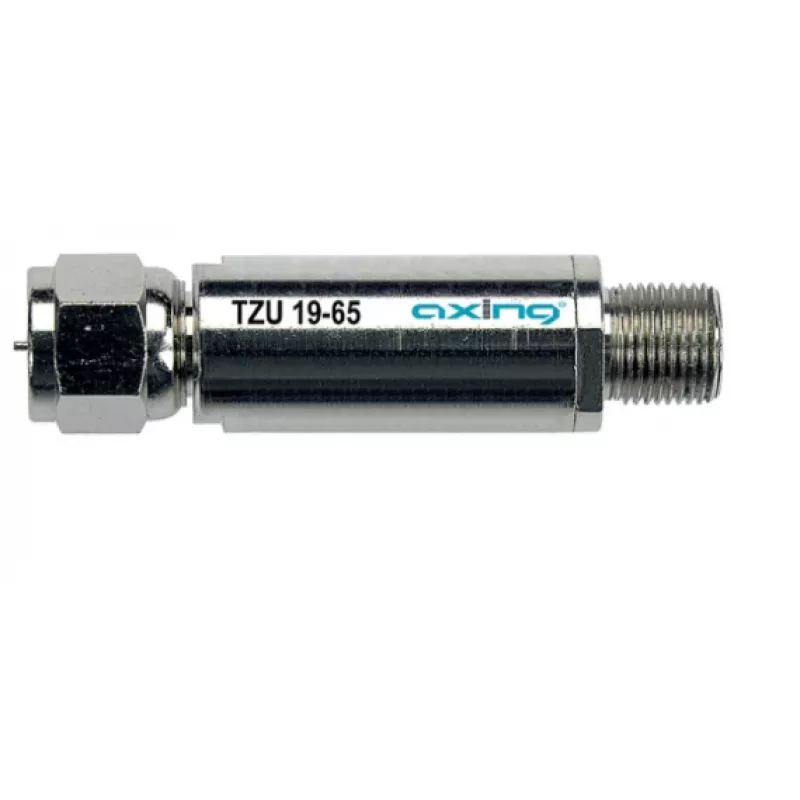

Axing TZU 19-65 Hochpassfilter (TZU 19-65)

Der Axing TZU 19-65 hebt sich von generischen Filtern ab, indem er ein scharfes Sperrband mit einem vollständigen Durchlassbereich von 19–1000 MHz in einem kompakten, F-Stecker-fähigen Gehäuse kombiniert. Er wurde speziell entwickelt, um unerwünschte niederfrequente Störungen unterhalb von 19 MHz herauszufiltern und gleichzeitig alle Ihre Kabel-TV-, DVB-T- und Satellitensignale mit minimalem Verlust durchzulassen.

Highlights

• Hochpassfilter mit Durchlassbereich 19–1000 MHz
• Sperrbereich 5–17 MHz mit >30 dB Dämpfung unterhalb von 10 MHz
• Einfügedämpfung unter 1,0 dB über den gesamten Durchlassbereich
• 75 Ohm Impedanz mit F-Stecker auf F-Buchse
• Gleichspannungsdurchgang zur Fernspeisung von Vorverstärkern oder LNBs
• Klasse A Schirmung in einem Metallgehäuse

Im täglichen Einsatz

Installieren Sie den TZU 19-65 in der Leitung, wo niederfrequentes Rauschen, Einstreuungen oder Rückwegstörungen Ihr Signal beeinträchtigen. Sein Metallgehäuse und die Klasse A Schirmung halten externe Störungen fern, während der Gleichspannungsdurchgang sicherstellt, dass aktive Geräte stromabwärts weiterhin mit Strom versorgt werden. Die F-Stecker machen ihn ohne Adapter direkt passend für die meisten Koaxialinstallationen.

Technische Daten

• Filtertyp: Hochpass
• Durchlassbereich: 19–1000 MHz
• Sperrbereich: 5–17 MHz
• Dämpfung (5–10 MHz): >30 dB
• Dämpfung (10–17 MHz): >20 dB
• Einfügedämpfung: <1,0 dB
• Rückflussdämpfung: >12 dB
• Impedanz: 75 Ohm
• Anschlüsse: F-Stecker auf F-Buchse
• Gleichspannungsdurchgang: Ja
• Schirmung: Klasse A
• Gehäuse: Metall

Abschließende Bemerkung

Für Installateure, die eine zuverlässige Unterdrückung von Störungen unter 19 MHz benötigen, ohne das gesamte stromabwärtige Spektrum zu opfern, bietet der TZU 19-65 eine saubere, vorhersehbare Filterung in einem robusten Gehäuse.
