AXING EoC Low-Pass Filter TZU 198-64 5-65 MHz F-Female to F-Male

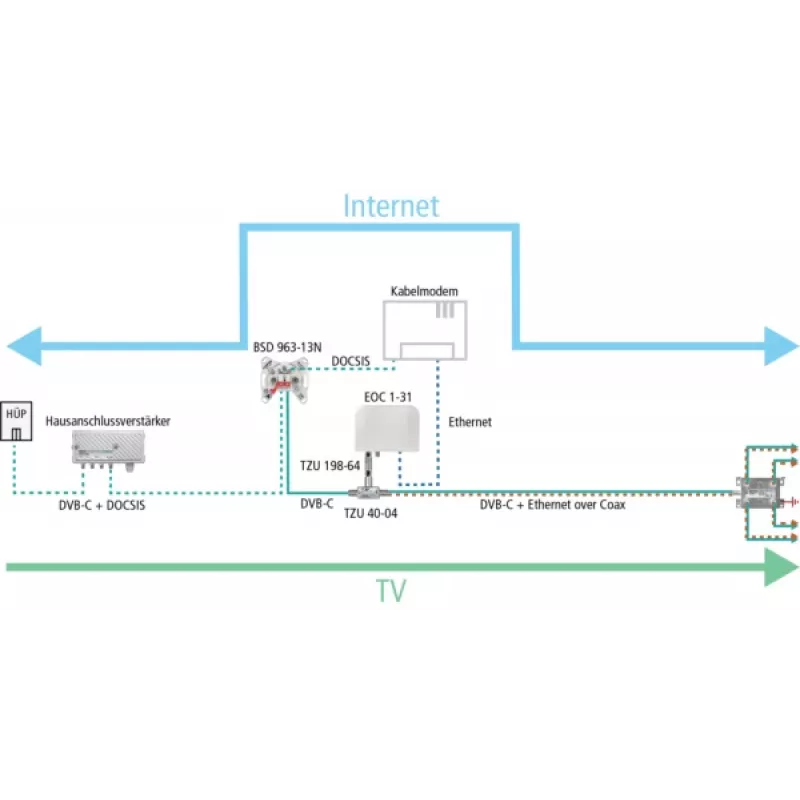

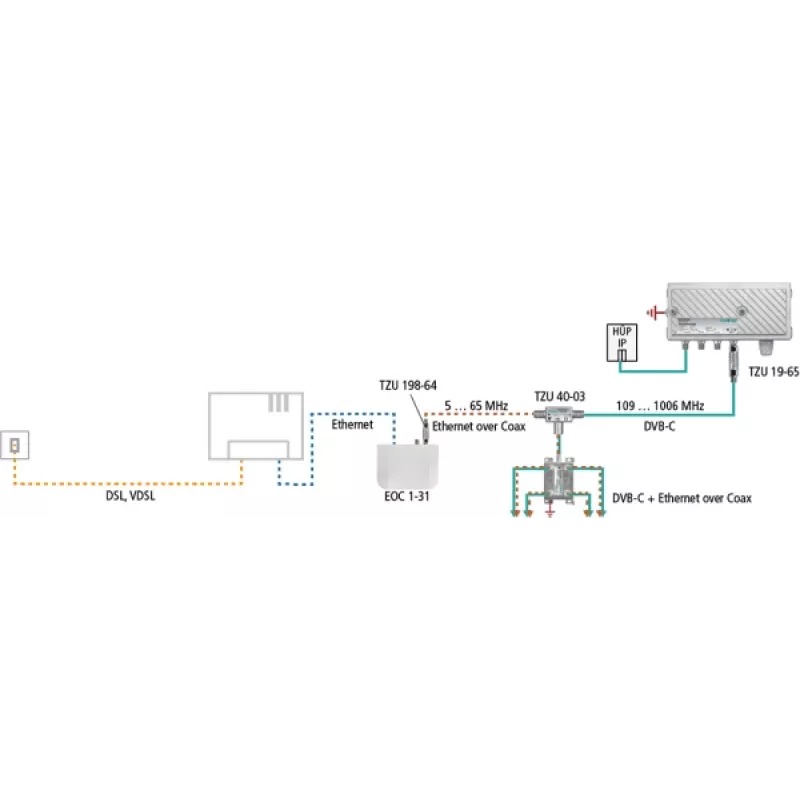

Der AXING EoC Low-Pass Filter TZU 198-64 ist ein Hochleistungsfilter für Ethernet-over-Coax (EoC)-Systeme. Er gewährleistet eine zuverlässige Signalübertragung, indem er Frequenzen von 5 bis 65 MHz durchlässt und höhere Frequenzen von 85 bis 2400 MHz effektiv dämpft. Dieser Filter eignet sich ideal für den Einsatz in Breitband- und CATV-Netzen, in denen EoC-Technologie eingesetzt wird.

Vorteile

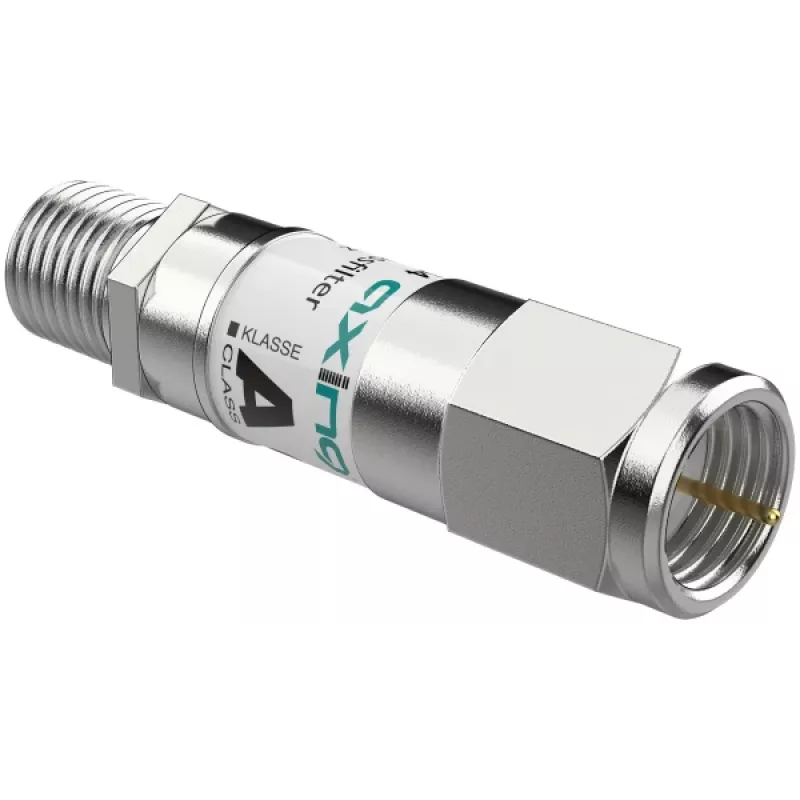

Optimiert für EoC-Anwendungen bietet dieser Filter eine hervorragende Sperrbanddämpfung, um Störungen durch Downstream-Signale zu verhindern. Sein kompaktes Design mit F-Female- und F-Male-Steckverbindern ermöglicht eine einfache Inline-Installation. Das vernickelte Messinggehäuse sorgt für Langlebigkeit und eine hervorragende Schirmdämpfung von >100 dB (Klasse A).

Geeignet für

• Ethernet-over-Coax (EoC)-Systeme
• Breitband- und CATV-Netze
• Signalaufbereitung in der HF-Verteilung

Wichtige Spezifikationen

• Produkttyp: EoC Low-Pass Filter
• Frequenzbereich (Durchlassbereich): 5 - 65 MHz
• Frequenzbereich (Sperrbereich): 85 - 2400 MHz
• Einfügedämpfung (Durchlassbereich): < 1,0 dB
• Sperrbanddämpfung: > 40 dB bei 85 MHz, > 50 dB bei 100 MHz, > 60 dB bei 200 MHz
• Rückflussdämpfung (Durchlassbereich): > 18 dB
• Impedanz: 75 Ohm
• Steckverbinder 1: F-Female
• Steckverbinder 2: F-Male
• DC-Durchlass: Ja (max. 24 V, 1 A)
• Schirmdämpfung: > 100 dB (Klasse A)
• Gehäusematerial: Vernickeltes Messing
• Betriebstemperatur: -20°C bis +50°C
• Anzahl der Ports: 2

Empfehlungen

Für optimale Leistung verwenden Sie diesen Filter zusammen mit kompatiblen EoC-Modems und stellen Sie eine korrekte Impedanzanpassung (75 Ohm) sicher. Überprüfen Sie, ob die DC-Durchlassfunktion für Ihre Stromversorgungsanforderungen geeignet ist.
