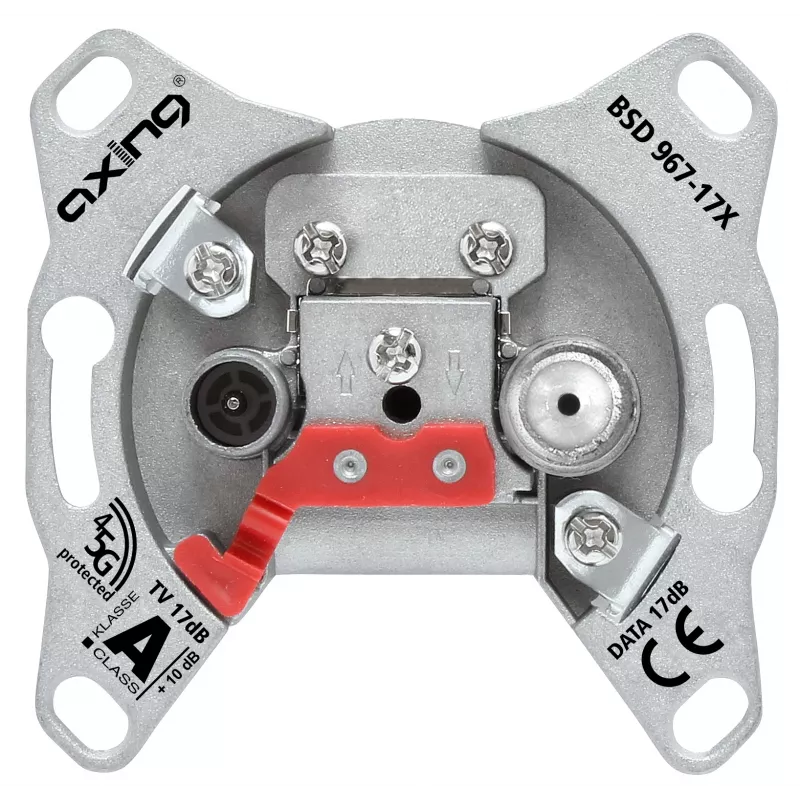

AXING BSD 967-17X Multimedia-Durchgangs-Anschlussdose 17 dB 5-1800 MHz DOCSIS 3.1/4.0

Die Signalverteilung in modernen Koaxialnetzen steht vor einer doppelten Herausforderung: die Signalstärke für nachgeschaltete Geräte zu erhalten und gleichzeitig einen sauberen Abgriff an der Teilnehmeranschlussdose bereitzustellen. Die AXING BSD 967-17X Multimedia-Durchgangs-Anschlussdose löst dies mit einer Abzweigdämpfung von 17 dB und einem vollständigen Vorwärtsweg von 5-1800 MHz, der DOCSIS 3.1 und 4.0 Breitband neben TV- und Radio-Diensten unterstützt.

Für wen ist es geeignet

Installateure und Netzbetreiber, die CATV-, DVB-C-, DVB-T-, FM- und DOCSIS-Breitbandnetze in Wohn- oder Geschäftsgebäuden aufbauen oder aufrüsten. Es eignet sich für Unterputzinstallationen, bei denen ein Druckguss-Metallgehäuse und eine Abschirmung der Klasse A erforderlich sind.

Hauptmerkmale

• 17 dB Ausgangsdämpfung für ausgeglichene Signalpegel
• Vorwärtsweg 5-1800 MHz, Rückweg 5-204 MHz
• DOCSIS 3.1 und 4.0 bereit für Hochgeschwindigkeitsdaten
• Drei Ausgangsanschlüsse: IEC-Stecker (TV), IEC-Buchse (Radio), F-Anschluss (Daten)
• Gleichspannungsdurchgang über den Datenport für Fernspeisung
• Abschirmung Klasse A gemäß EN 50083-2
• Druckguss-Metallgehäuse für Langlebigkeit und Abschirmung

Spezifikationen

• Produkttyp: Multimedia-Durchgangs-Anschlussdose
• Abzweigdämpfung: 17 dB
• Frequenzbereich Vorwärts: 5 - 1800 MHz
• Frequenzbereich Rückwärts: 5 - 204 MHz
• Durchgangsdämpfung: 1,5 - 2,5 dB
• Abschirmungsklasse: Klasse A (EN 50083-2)
• Impedanz: 75 Ohm
• Rückflussdämpfung: >10 dB
• Isolation TV-Radio: >20 dB
• Gleichspannungsdurchgang: Ja, über F-Anschluss
• Montageart: Unterputz
• Gehäuse: Druckguss-Metall

Tipps

Für optimale Leistung stellen Sie sicher, dass die Dose in einer Standard-Unterputzdose installiert und die Hauptkabel mit F-Anschlüssen abgeschlossen sind. Die Gleichspannungsdurchgangsfunktion ermöglicht die Stromversorgung von Remote-Geräten über den Datenport, was die Netzwerkplanung vereinfacht.
