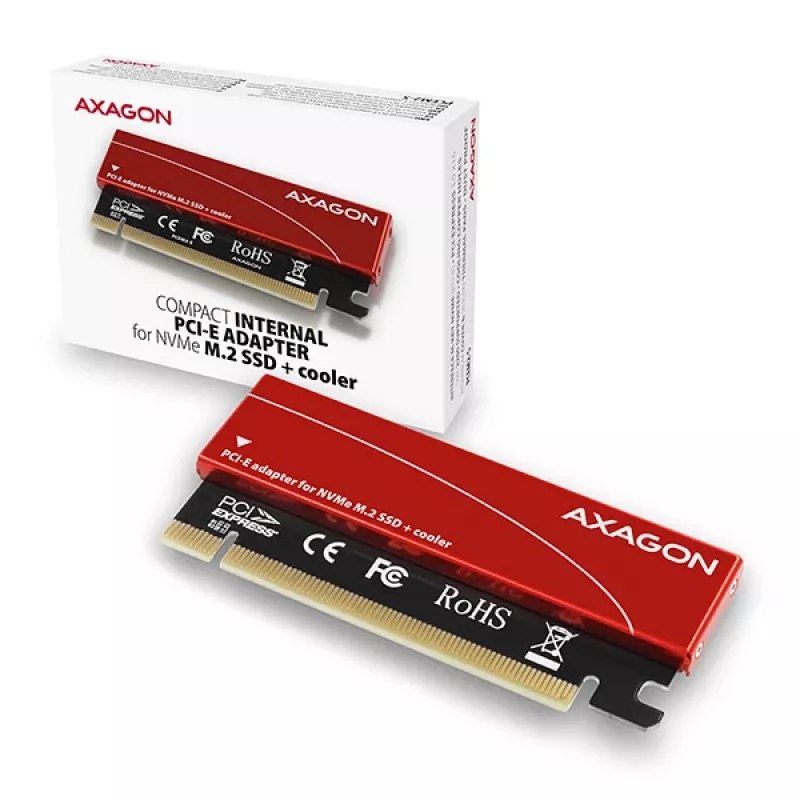

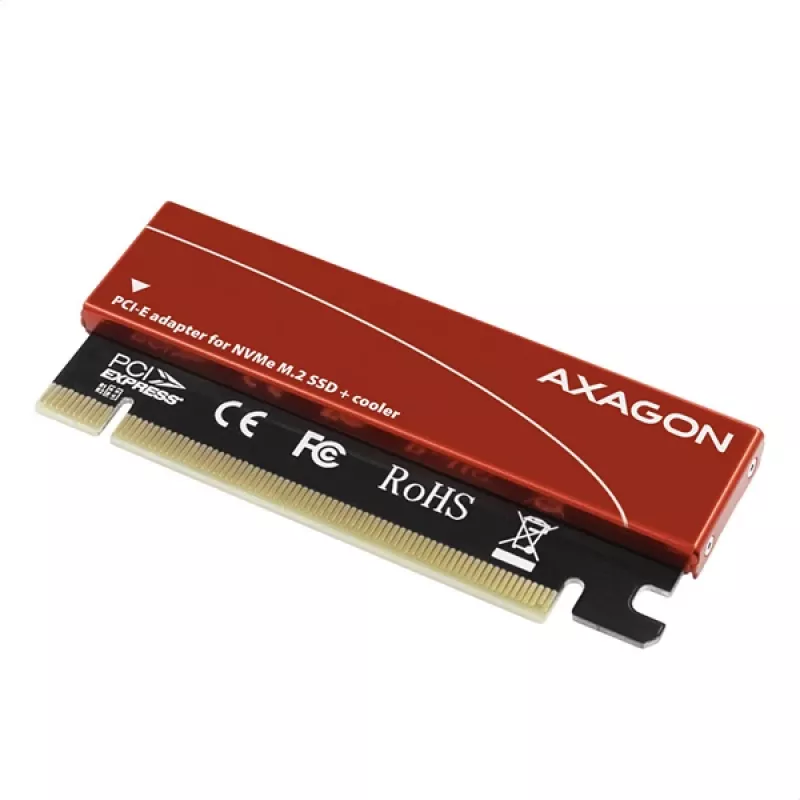

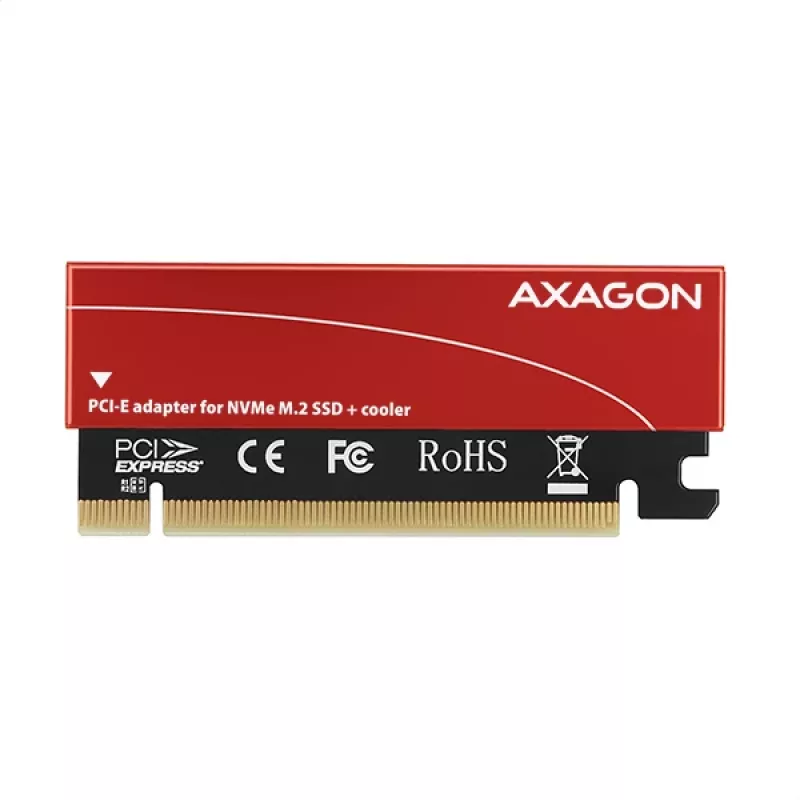

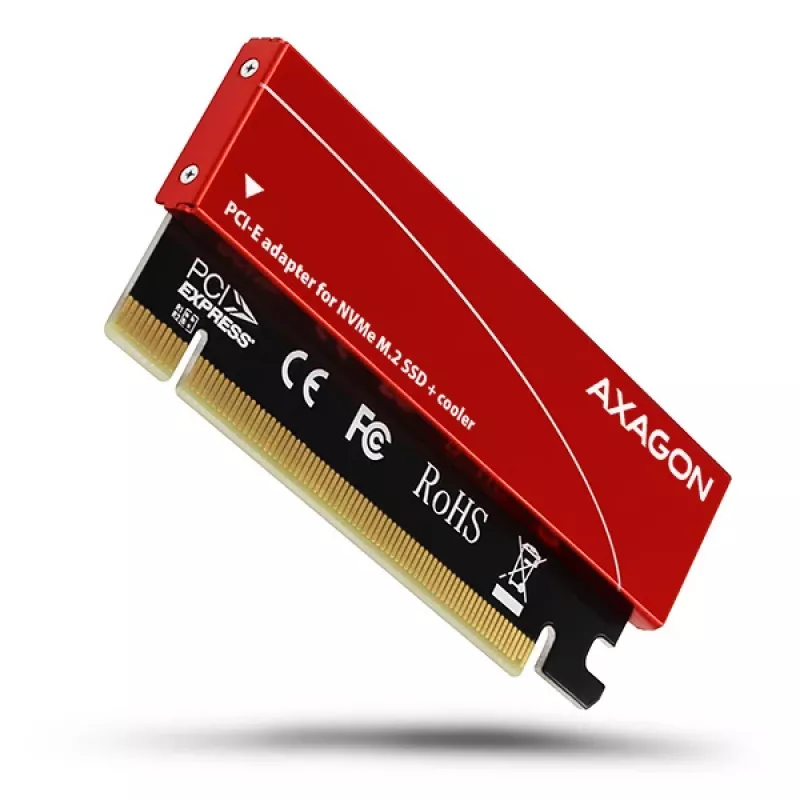

Axagon PCEM2-S PCIe x16 - M.2 NVMe M-Key-Slot-Adapter, mit passivem Alu-Kühlkörper

Mit dem internen Adapter Axagon PCEM2-S können Sie eine M.2 NVMe (PCI‑Express) SSD über einen PCI‑Express-Steckplatz in einen Desktop-PC einbauen. Es handelt sich um eine kompakte Low‑Profile-Karte mit passiver Aluminiumkühlung, die für Systeme ohne nativen M.2-Steckplatz konzipiert ist und ein- sowie doppelseitige M.2 SSDs bis zur Größe 22x80 mm (2280) unterstützt.

Vorteile

Der Adapter unterstützt PCI‑Express 3.0 x4 Bandbreite (bis zu 8 GB/s bidirektional), Plug‑and‑Play-Betrieb und das Booten vom installierten NVMe-Laufwerk ohne zusätzliche Treiber. Seine Aluminiumabdeckung, die beschichteten Lüftungsschlitze und die mitgelieferten Wärmeleitpads verbessern die Wärmeableitung für eine stabile SSD-Leistung. Es ist keine externe Stromversorgung erforderlich – die Karte wird direkt über den PCIe-Steckplatz mit Strom versorgt.

Geeignet für

• Aufrüstung eines Desktop-PCs ohne M.2-Steckplatz
• Hinzufügen von Hochgeschwindigkeits-NVMe-Speicher zu älteren Mainboards mit PCIe-Steckplätzen
• Kompakte oder Low‑Profile-Builds mit begrenztem Platzangebot

Technische Daten

• Host-Schnittstelle: PCI‑Express 3.0 (abwärtskompatibel mit PCIe 1.0a/1.1/2.0/2.1), 4 Lanes (x4)
• Maximale Bandbreite: bis zu 8 GB/s (bidirektional) bei PCIe 3.0 x4

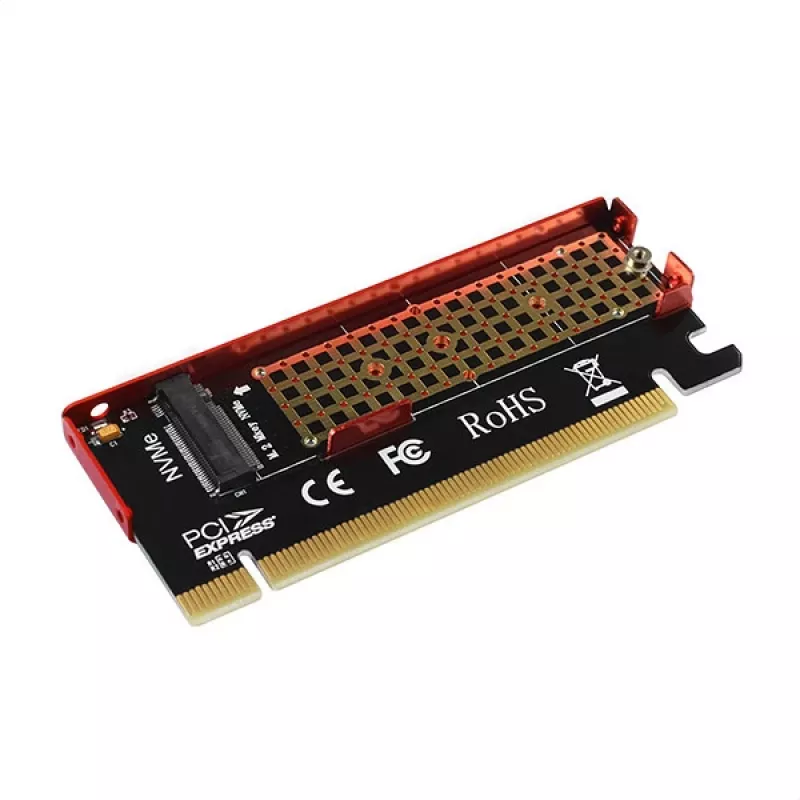

• Ausgang: NGFF 75‑Pin M‑Key-Steckplatz für NVMe (PCI‑Express) M.2 SSDs
• Unterstützte M.2-Größen: 2230 / 2242 / 2260 / 2280 (ein- und doppelseitig)

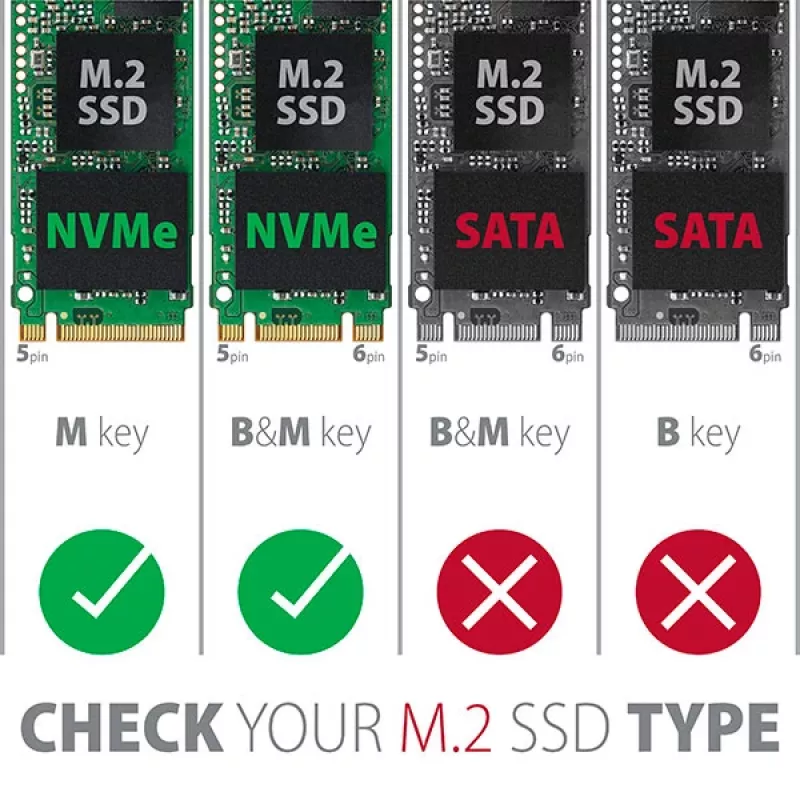

• Unterstützte Keys: M‑Key und B+M‑Key NVMe-Laufwerke (keine Kapazitätsbegrenzung)

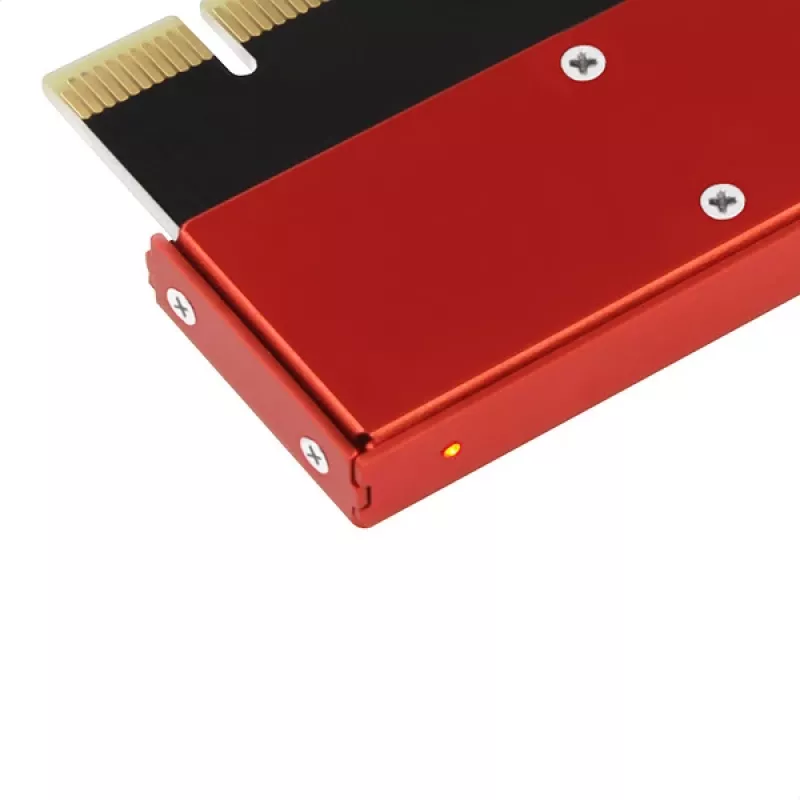

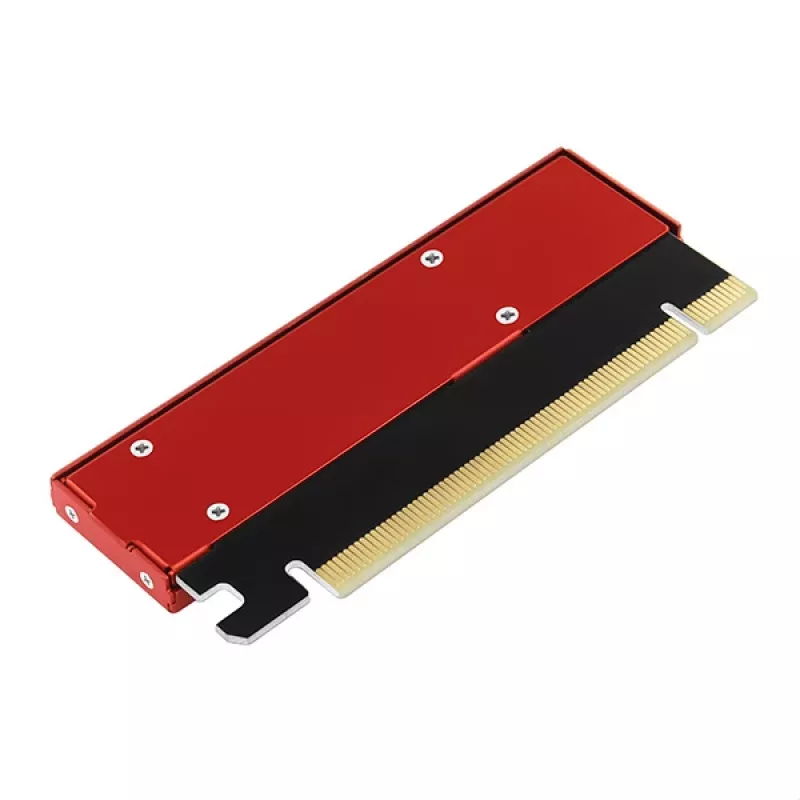

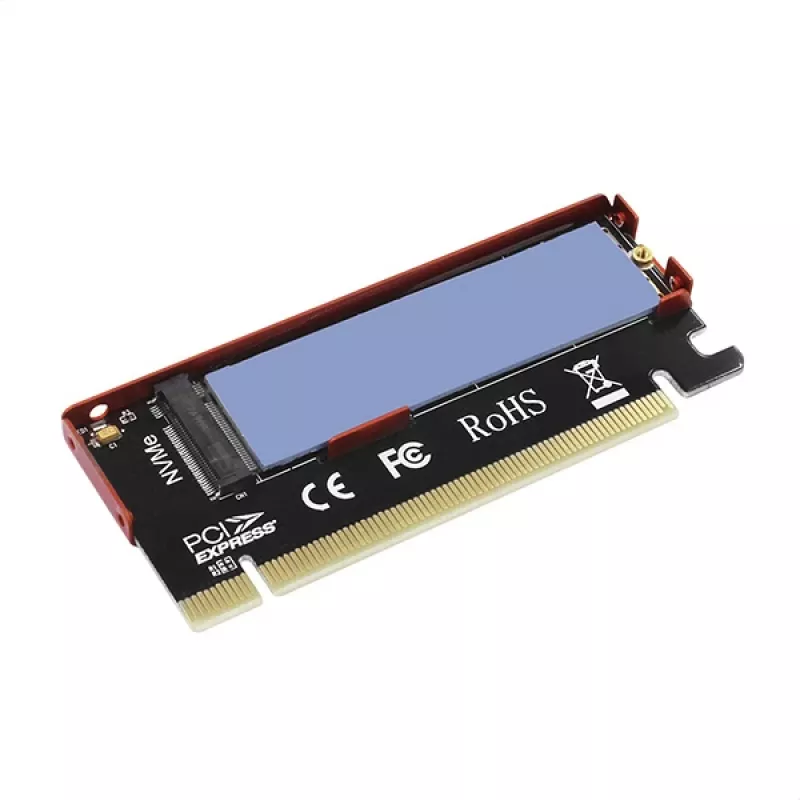

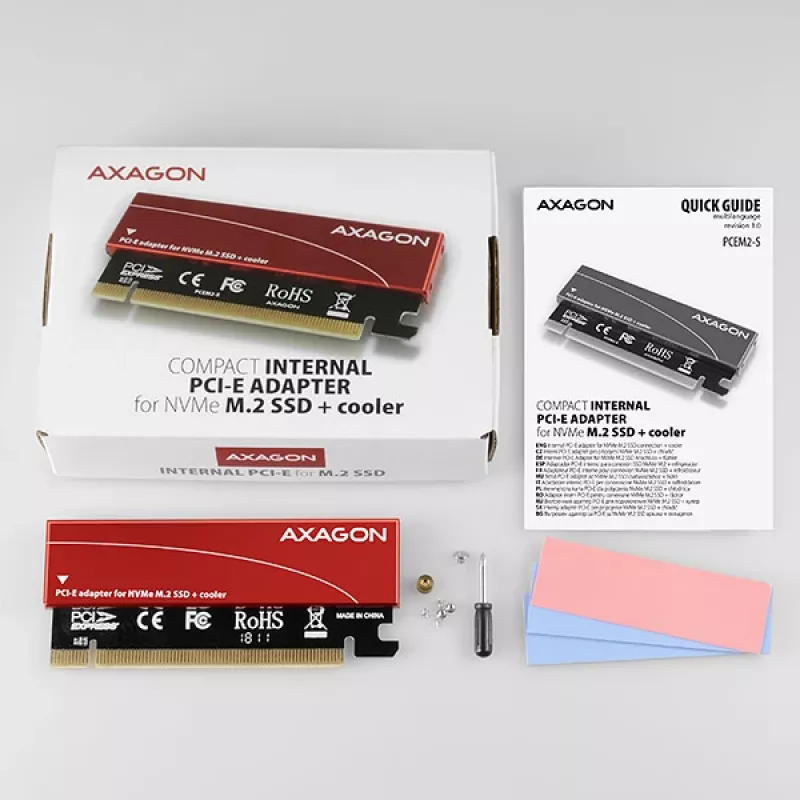

• Kühlung: Aluminiumabdeckung, beschichtete Lüftungsschlitze und 3 Wärmeleitpads
• Abmessungen: 102 x 43 x 8 mm; Gewicht: 43 g
• Stromversorgung: über PCIe-Steckplatz; keine externe Stromversorgung nötig
• Betriebssysteme: Windows 7/8/8.1/10, Windows Server 2012/2016, Linux Kernel 2.6.31+

Verwendung

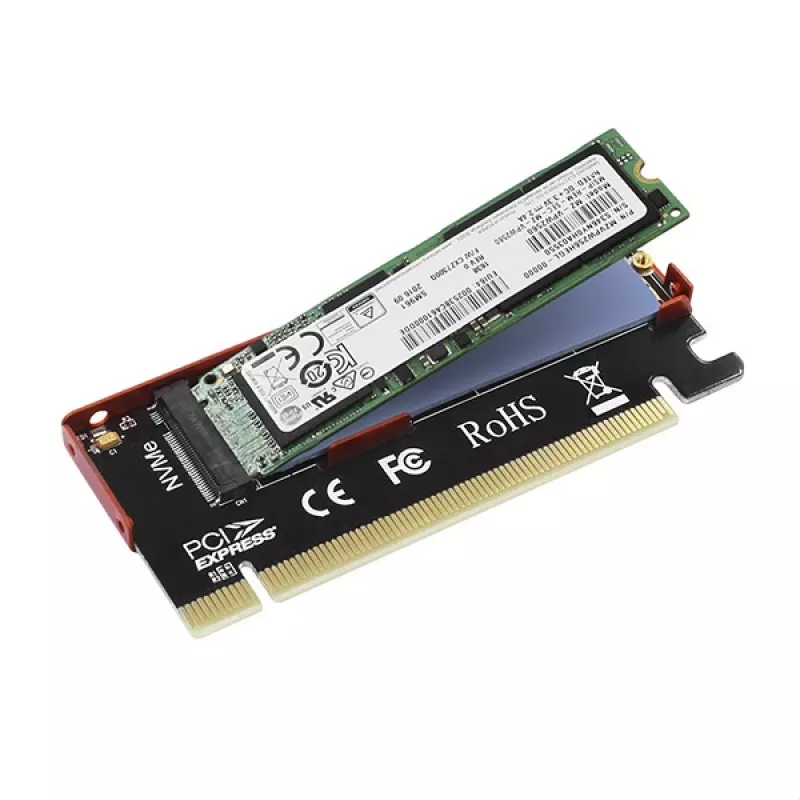

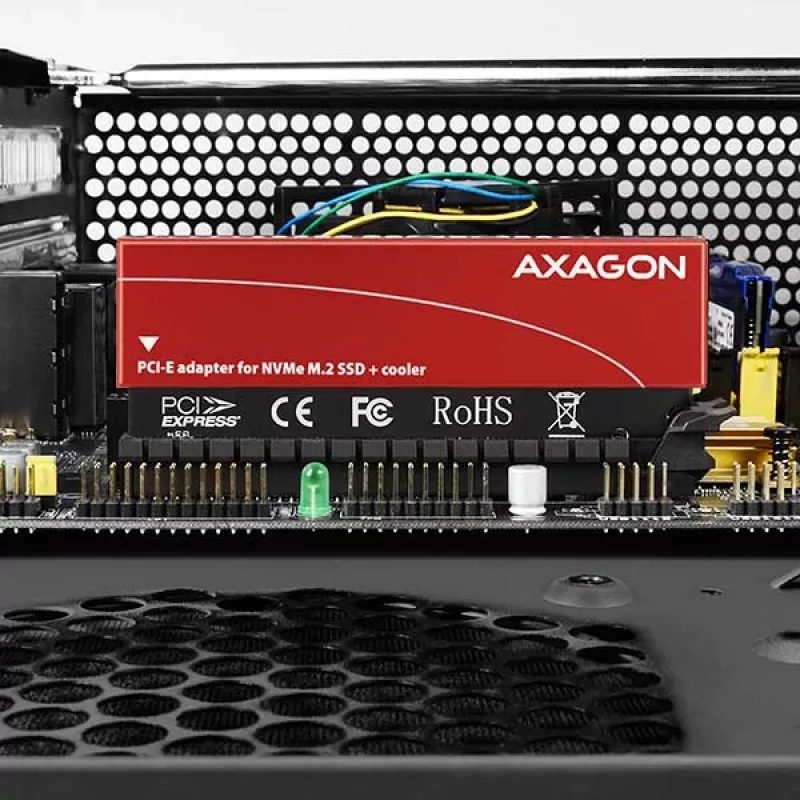

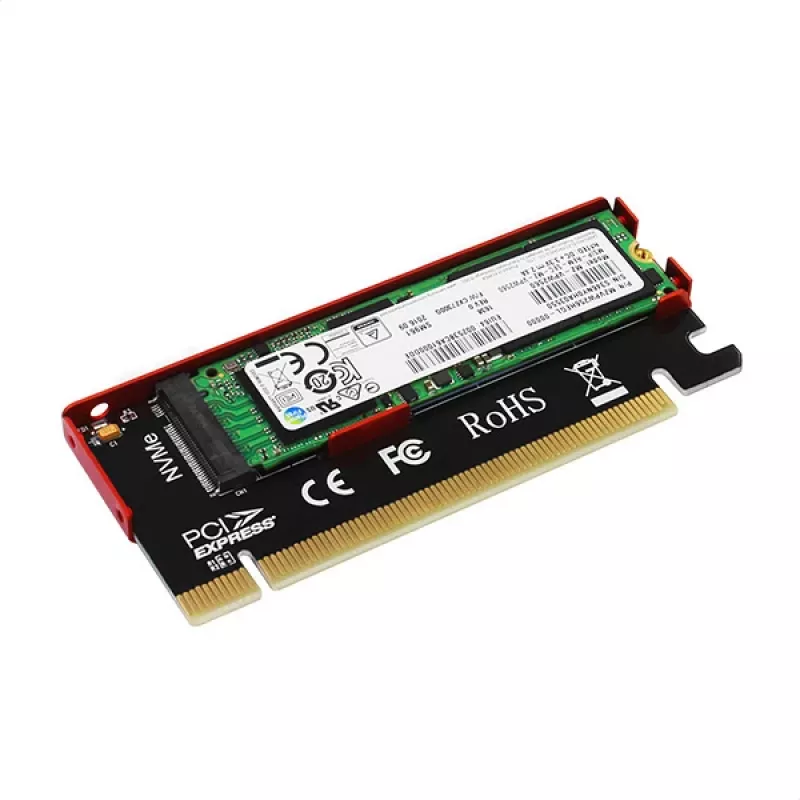

Installieren Sie den Axagon PCEM2-S in einen freien PCIe x16 Steckplatz (der Adapter nutzt vier PCIe-Lanes) auf dem Mainboard. Montieren Sie eine M.2 NVMe SSD (Größe bis zu 2280) in den M‑Key-Steckplatz, sichern Sie sie mit dem mitgelieferten Montagematerial und bringen Sie die Aluminiumabdeckung mit den Wärmeleitpads zur verbesserten Kühlung an. Nach der Installation sollte das System das Laufwerk automatisch erkennen; für unterstützte Betriebssysteme ist keine Treiberinstallation erforderlich. Überprüfen Sie bei Windows 7 die M.2 SSD-Kompatibilität mit dem SSD-Hersteller.

Empfehlungen

Verwenden Sie die mitgelieferten Wärmeleitpads und sorgen Sie für eine gute Luftzirkulation im Gehäuse, um die Wärmeableitung zu maximieren. Stellen Sie sicher, dass der gewählte PCIe-Steckplatz mindestens x4 Lanes für optimale NVMe-Leistung bereitstellt. Wenn Sie ältere Betriebssysteme wie Windows 7 verwenden, überprüfen Sie vor der Bereitstellung die Unterstützung durch den SSD-Anbieter.
