Axagon PCEA-S4N PCIe - 4x Seriell-Port 250 kbps Adapter mit SP und LP Blende

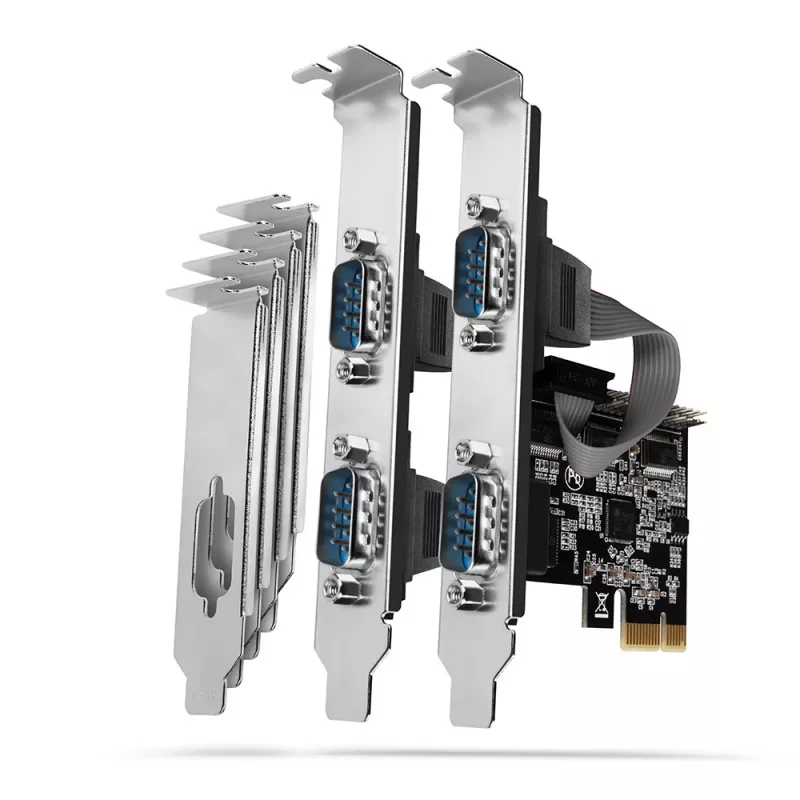

Die AXAGON PCEA-S4N PCI-Express-Karte fügt einem Desktop-PC vier serielle RS-232-Ports mit DB-9-Anschlüssen hinzu. Sie verwendet den ASIX AX99100-Chipsatz und eine PCI-Express-x1-Schnittstelle (PCIe 2.0, 5 Gbit/s), die mit x1/x4/x8/x16-Steckplätzen kompatibel ist, und enthält sowohl Standard- als auch Low-Profile-Bleche für den Einbau in verschiedene PC-Gehäuse.

Vorteile

Der Controller bietet zuverlässige serielle Kommunikation durch die bewährte Kompatibilität des ASIX-Chipsatzes, 256-Byte-FIFO-Puffer pro Port und Unterstützung für UARTs der 16C550-Serie. Er liefert stabilen Datenfluss bis zu 250 kBd, umfassende Betriebssystemkompatibilität einschließlich moderner 32- und 64-Bit Windows- und Windows Server-Versionen sowie umfangreichen ESD-Schutz für die Ports. Flexible Blechoptionen ermöglichen den Einbau in Standard- und Low-Profile-Systeme.

Geeignet für

• Anbindung industrieller und handelsüblicher serieller Geräte (Geldautomaten, Registrierkassen, POS, Barcodeleser)
• Maschinensteuerungs- und Automatisierungsschnittstellen (CNC-Maschinen, SPS)
• Ältere serielle Peripheriegeräte wie Modems, PDAs und serielle Tablets
• Systemintegratoren und Servicetechniker, die PCs um RS-232-Ports erweitern

Wichtige Spezifikationen

• Host-Schnittstelle: PCI-Express 2.0 x1 (kompatibel mit PCIe 1.0a/1.1/2.1/3.0), 5 Gbit/s pro 1-Lane

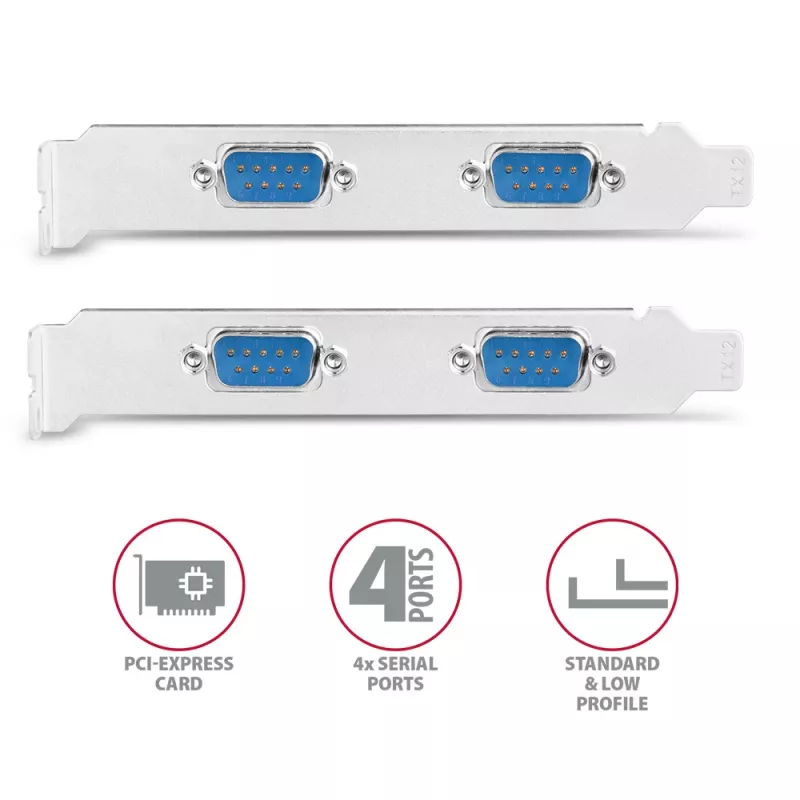

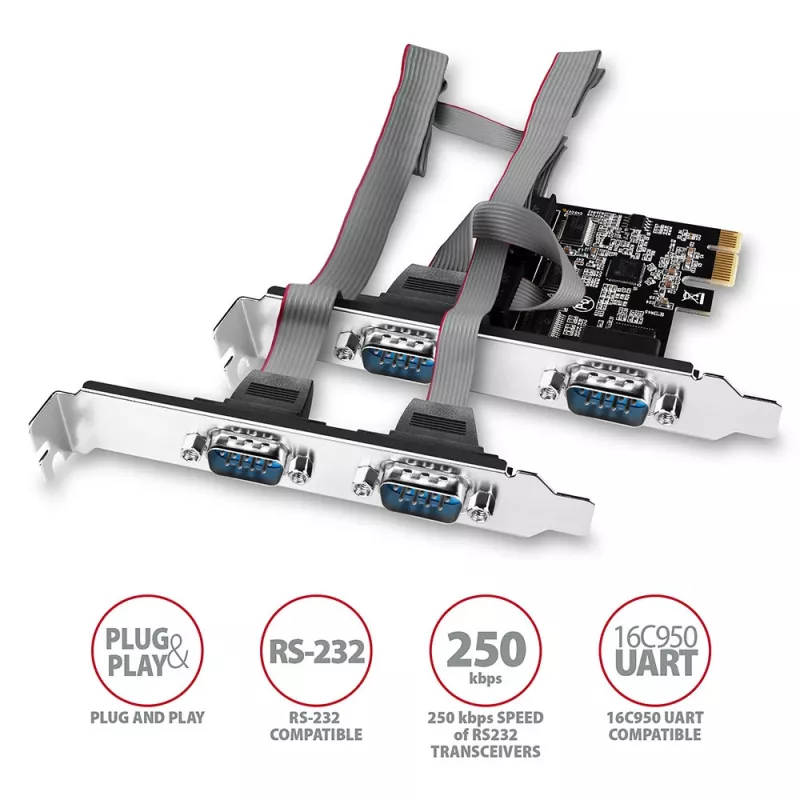

• Ausgang: 4× serielle RS-232-Ports mit DB9-Steckern (Ports am Kartenblech und an einem separaten Kabelblech)
• UART-Kompatibilität: 16C550 / Extended 16C550 / 16C950
• Maximale garantierte Baudrate: bis zu 250 kBd (treiberabhängig)
• Sende-/Empfangs-FIFO: 256 Bytes pro Port
• Unterstützte Signale: TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI
• Konfigurierbar: Baudrate, Wortlänge (5–9 Bit), Parität (keine, gerade, ungerade, Mark, Space), Stoppbits (1, 1.5, 2), Flusskontrolle (Xon/Xoff, Hardware, keine)
• ESD-Schutz: >±15 kV Luftspalt, ±8 kV Kontakt
• Chipsatz: ASIX AX99100
• Unterstützte Betriebssysteme: Windows XP / Vista / 7 / 8 / 8.1 / 10 und höher; Windows Server 2003 / 2008 / 2012 / 2016 und höher (32/64-Bit)

Verwendung

Installieren Sie die AXAGON PCEA-S4N in einen freien PCIe-Steckplatz (x1/x4/x8/x16) auf dem Desktop-Mainboard. Wählen und befestigen Sie vor der Sicherung der Karte das passende Blech (Standard oder Low-Profile). Schließen Sie externe serielle Geräte an die DB9-Ports an, die sich auf dem Kartenblech oder dem separaten Kabelblech befinden. Installieren Sie bei Bedarf Treiber; die Karte unterstützt Plug & Play für die automatische Zuweisung von IRQ und I/O-Adressen in unterstützten Windows-Versionen.

Empfehlungen

Verwenden Sie für eine stabile serielle Kommunikation hochwertige DB-9-Kabel und stellen Sie sicher, dass die Baudraten und Flusskontrolleinstellungen der Geräte mit den im Host-System konfigurierten übereinstimmen. Überprüfen Sie bei der Installation in elektrisch lauter oder industrieller Umgebung die Erdung und nutzen Sie die vorhandenen ESD-Schutzfunktionen, um das Beschädigungsrisiko zu verringern.
