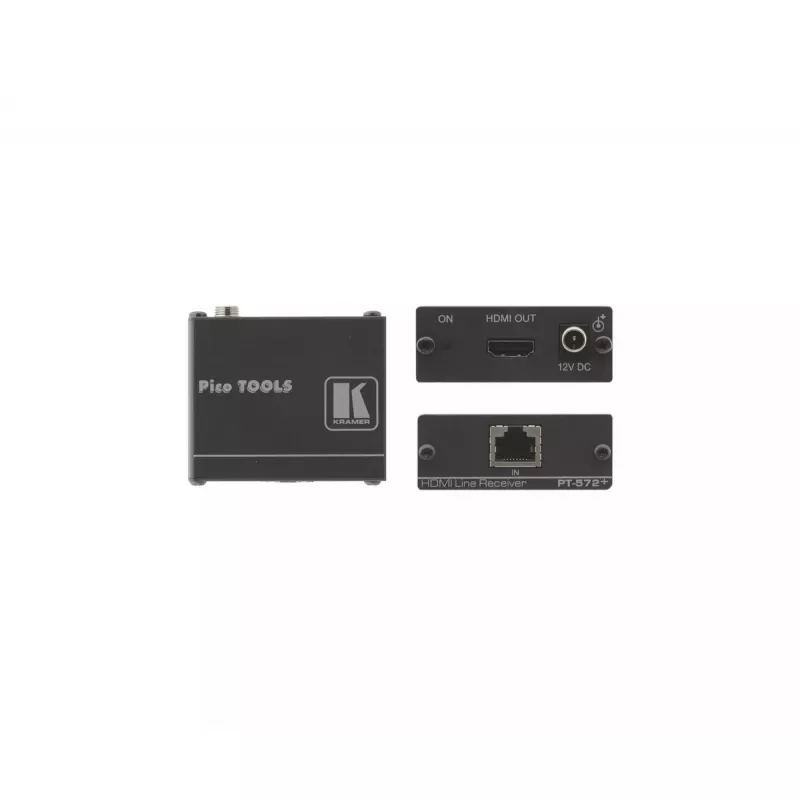

AV-Receiver Kramer Electronics PT-572+

Der AV-Receiver Kramer Electronics PT-572+ ist ein kompakter DGKat™-Twisted-Pair-Empfänger, der HDMI-Signale wiederherstellt, die von einem kompatiblen Sender umgewandelt wurden. Er unterstützt HDMI-1.4-Funktionen einschließlich 3D, Deep Color, x.v.Color™, unkomprimierte Audiokanäle, Dolby TrueHD und DTS‑HD und bietet eine Übertragungsbandbreite von bis zu 1,65 Gbit/s. Das Gerät ist klein und leicht für eine flexible Installation in professionellen und privaten AV-Systemen.

Vorteile

Der PT-572+ bietet DGKat™-Signalintegration zur Übertragung von TMDS, Steuerung und Kommunikation über geschirmtes Twisted-Pair-Kabel, EDID-Durchleitung zwischen Quelle und Anzeige sowie eine Status-LED, die den Strom- und Verbindungsstatus anzeigt. Er unterstützt 3D-Durchleitung, ist HDCP-konform und kann über einen gekoppelten Sender oder Empfänger mit dem Power Connect™-System mit Strom versorgt werden, wenn sich die Geräte innerhalb von 90 m befinden. Der ultrakompakte Pico TOOLS™-Formfaktor ermöglicht die Montage von vier Geräten nebeneinander auf 1HE mit einem optionalen Adapter.

Geeignet für

• Verlängerung von HDMI-Video und -Audio über geschirmtes Twisted-Pair-Kabel in AV-Installationen
• Heimkinosysteme, die eine 1080p/1080i-Verteilung mit HDCP- und 3D-Unterstützung erfordern
• Professionelle AV-Umgebungen, in denen kompakte Empfänger und Rack-Montage benötigt werden

Wichtige Spezifikationen

• Max. Datenrate: 1,65 Gbit/s
• HDMI-Version: 1.4 (3D, Deep Color, x.v.Color™, unkomprimiertes Audio, Dolby TrueHD, DTS‑HD)
• Systemreichweite (mit geschirmten Kramer-Kabeln): bis zu 90 m bei 1080i; bis zu 30–90 m bei 1080p je nach Kabel (siehe Produktdaten)
• Kabelanforderung: Geschirmtes Twisted-Pair (STP); empfohlen Kramer BC-DGKat524, BC-DGKat623, BC-DGKat7a23
• EDID-Durchleitung: Ja
• Status-LED: Zeigt Strom- und Ein-/Ausgangsverbindung an (rot/orange/gelb)
• Power Connect™: Ermöglicht einseitige Stromversorgung innerhalb von 90 m
• Abmessungen und Gewicht (Herstellerangaben): 62 x 52 x 24 mm; 140 g
• Konformität: HDTV-kompatibel, HDCP-konform

Verwendung

Schließen Sie den PT-572+ am Empfängerende einer DGKat™-Twisted-Pair-Verbindung an, die von einem kompatiblen Sender (z. B. dem PT-571) aufgebaut wurde. Verwenden Sie ein geschirmtes Twisted-Pair-Kabel, bei dem beide Schirmenden geerdet sind; Kramer empfiehlt BC-DGKat524, BC-DGKat623 oder BC-DGKat7a23 für optimale Reichweite. Verbinden Sie den HDMI-Ausgang des PT-572+ mit der Anzeige und den Sender mit der Quelle. Wenn Sender oder Empfänger Power Connect™ innerhalb von 90 m bereitstellen, versorgt eine einzige Stromverbindung beide Geräte. Überprüfen Sie die Status-LED, um Strom- und Verbindungsstatus zu kontrollieren.

Empfehlungen

Verwenden Sie für zuverlässige Leistung und maximale Reichweite geschirmte Kramer DGKat™-Kabel und stellen Sie sicher, dass beide Enden des Kabelschirms ordnungsgemäß mit Masse verbunden sind. Beachten Sie, dass die erreichbare Entfernung von Auflösung, Grafikquelle und Anzeige abhängt; Nicht-Kramer CAT5/6/7-Kabel erreichen möglicherweise nicht die angegebenen Reichweiten.
