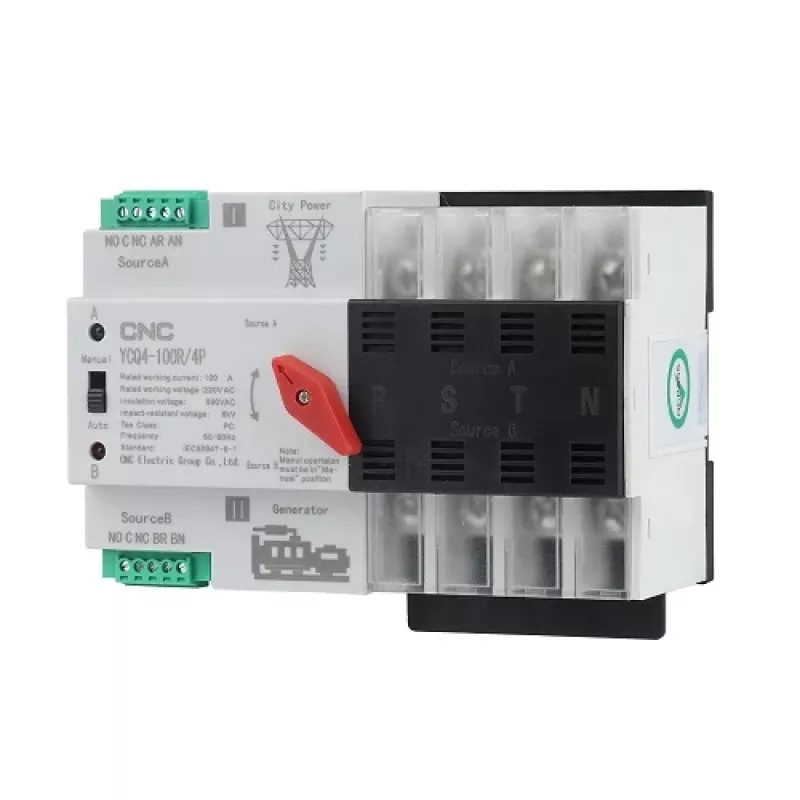

Automatischer Transferschalter CNC NV822478 4-polig 220 V 100 A

Der automatische Transferschalter CNC NV822478 ist ein 4-poliges Gerät, ausgelegt für AC 220 V und 100 A, das dazu dient, die Stromversorgung automatisch zwischen zwei Quellen umzuschalten. Er bietet schnelle Umschaltzeiten unter 50 ms, unterstützt manuelle Bedienung und erfüllt die Anforderungen der IEC 60947-6-1 für Niederspannungsschaltgeräte. Die kompakte Einheit wird auf einer Hutschiene montiert und ist für Situationen vorgesehen, in denen eine unterbrechungsfreie Stromversorgung erforderlich ist, wie z. B. bei der Umschaltung von Netz- auf Generatorbetrieb in Wohn- oder kleinen Gewerbeinstallationen.

Vorteile

Der CNC NV822478 bietet kompakte Abmessungen (100 x 142 x 76 mm), zuverlässige automatische und manuelle Umschaltung sowie kurze Kontakt- und Betriebsumschaltzeiten (<50 ms). Er verfügt über eine 4-polige Kontaktanordnung, eine Isolationsspannung von bis zu AC 690 V, eine Bemessungsspannung von AC 400 V und ist für einen bedingten Kurzschlussstrom von 50 kA ausgelegt. Die Installation wird durch die Hutschienenmontage vereinfacht, und das Gerät erfüllt die einschlägigen IEC-Normen für Niederspannungsanwendungen.

Geeignet für

• Automatische Netz-/Generatorumschaltung in Wohngebäuden
• Notstromsysteme für kleine Geschäftsräume
• Anwendungen, die unterbrechungsfreie Stromversorgung oder schnelle Quellenumschaltung erfordern

Technische Daten

• Modell: CNC NV822478
• Pole: 4
• Hauptspannung (Steuerung): AC 220 V
• Bemessungsstrom: 100 A
• Frequenz: 50/60 Hz
• Isolationsspannung (Ui): AC 690 V
• Bemessungsspannung (Ue): AC 400 V
• Bemessungsbedingter Kurzschlussstrom: 50 kA
• SCPD (Sicherung): RT16-00-63A
• Bemessungsstoßspannungsfestigkeit: 8 kV
• Kontaktumschaltzeit / Betriebsumschaltzeit / Rückumschaltzeit / Ausschaltzeit: <50 ms
• Installation: Hutschienenmontage
• Abmessungen: 100 x 142 x 76 mm
• Mechanische Lebensdauer: 5000 Schaltspiele
• Elektrische Lebensdauer: 2000 Schaltspiele
• Gewicht: 656 g
• Garantie: 24 Monate

Verwendung

Montieren Sie den automatischen Transferschalter auf einer Standard-Hutschiene in einem entsprechend bemessenen Verteilergehäuse, schließen Sie die beiden Stromquellen und die Last gemäß dem Schaltplan an und legen Sie die Steuer-/Hauptspannung (AC 220 V) an die Haupt- und Hilfsstromkreise an. Nach korrekter Verdrahtung und Überprüfung schaltet das Gerät die Last bei Bedarf automatisch zwischen den Quellen um; für Tests oder Wartungsarbeiten steht auch eine manuelle Bedienung zur Verfügung. Beachten Sie alle örtlichen Elektrovorschriften und schalten Sie die Stromkreise spannungsfrei, bevor Sie Verbindungen herstellen.

Empfehlungen

Verwenden Sie einen geeigneten Überstromschutz (Sicherungen oder Leitungsschutzschalter), der gemäß der SCPD-Spezifikation (RT16-00-63A) und den Leiterbemessungen der Installation dimensioniert ist. Stellen Sie sicher, dass die Kurzschlussfestigkeit und die Isolationspegel mit der Installation kompatibel sind. Planen Sie regelmäßige Inspektionen und Funktionstests ein, um die Umschaltfunktion zu bestätigen und die Lebensdauer zu verlängern.
