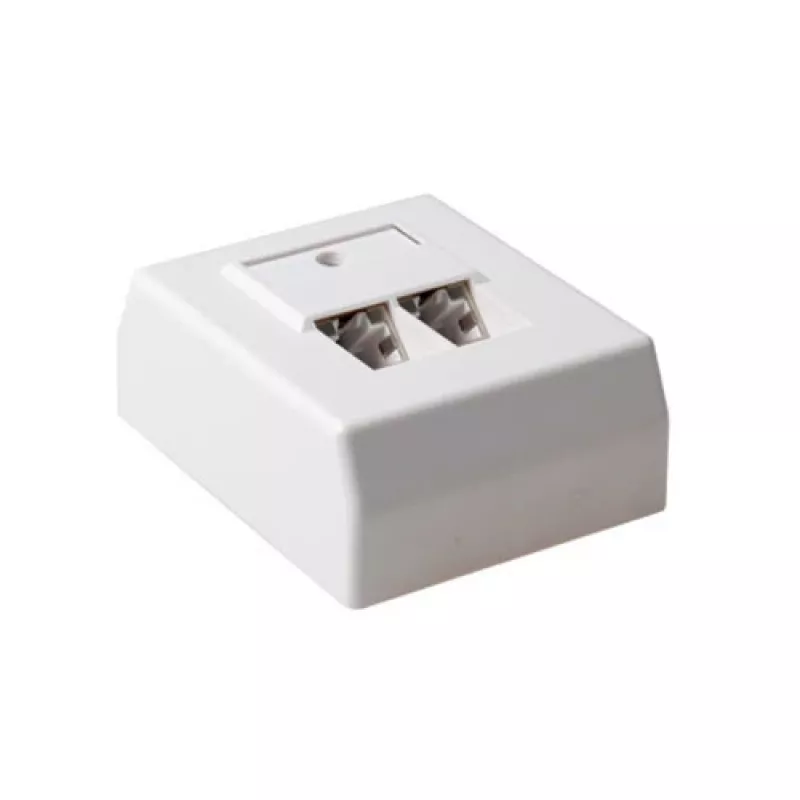

Aufputz-Abschirmdose, 2-Port, ACT CAT5E, Abmessungen 64,9×80×32,8 mm

Die Aufputz-Abschirmdose, 2-Port, ACT CAT5E ist ein kompaktes, metallgeschirmtes Gehäuse für den Abschluss von zwei Netzwerk-Keystone-Buchsen oder -Modulen, wenn eine Unterputzmontage nicht möglich ist. Mit den Außenabmessungen von 64,9×80×32,8 mm bietet die Dose eine saubere, flache Lösung für Ethernet-Anschlüsse in Büros, Wohnungen und Verkabelungsschränken. Die Schirmung reduziert elektromagnetische Störungen und trägt zur Aufrechterhaltung der Signalintegrität bei CAT5E-Installationen bei, während die Patch-Punkte auf der Oberfläche von Wänden oder anderen ebenen Flächen zugänglich bleiben.

Vorteile

Die geschirmte Konstruktion bietet einen verbesserten Schutz gegen EMV im Vergleich zu ungeschirmten Aufputzdosen, was eine zuverlässigere Datenübertragung für CAT5E-Verkabelung unterstützt. Die kompakte Grundfläche und geringe Einbautiefe machen sie geeignet für Installationen mit begrenztem Platz hinter der Montagefläche. Das Gehäuse nimmt standardmäßige Keystone-Buchsen und -Module auf, bietet Flexibilität bei der Auswahl der Anschlüsse und unterstützt eine ordentliche Kabelführung sowie einen sicheren Abschluss für professionelle Ergebnisse.

Geeignet für

• Aufputzmontage von Netzwerk-Keystone-Buchsen in Büros und Wohngebäuden
• Temporäre oder nachträgliche Ethernet-Anschlussinstallationen, wenn keine Unterputzverkabelung vorhanden ist
• Patch-Punkte in Datenverteilern oder Geräteräumen, die geschirmte Verbindungen erfordern
• Kleine Räume mit begrenzter Wandkavitätstiefe oder bei Montage auf Nicht-Gipskarton-Oberflächen

Hauptspezifikationen

• Kompatibilität: für CAT5E-Keystone-Module und -Buchsen
• Ports: 2 Keystone-Öffnungen für Netzwerkmodule
• Material und Schirmung: metallgeschirmtes Gehäuse zur Reduzierung elektromagnetischer Störungen
• Abmessungen: Breite 64,9 mm × Höhe 80 mm × Tiefe 32,8 mm
• Montage: Aufputz-Design für Wände und andere ebene Flächen

Verwendung

Montieren Sie die Dose auf einer sauberen, ebenen Fläche mit für das Wandmaterial geeigneten Schrauben oder Dübeln. Setzen Sie die gewählten CAT5E-Keystone-Buchsen oder -Module in die Keystone-Öffnungen ein, bis sie einrasten. Führen Sie die Netzwerkkabel zu den Buchsen und schließen Sie sie gemäß den Standard-CAT5E-Verdrahtungsschemata (T568A oder T568B) an. Stellen Sie sicher, dass die Schirmung des Kabels und des Moduls ordnungsgemäß mit dem Gehäuse verbunden ist, wenn geschirmte Verkabelung verwendet wird. Schließen Sie die Dose und befestigen Sie die Abdeckung oder Blende, um die Installation abzuschließen.

Empfehlungen

Verwenden Sie die geschirmte Anschlussdose mit kompatiblen geschirmten Keystone-Buchsen und ordnungsgemäß abgeschlossenen geschirmten Twisted-Pair-Kabeln, um einen optimalen EMV-Schutz zu erreichen. Wählen Sie Montagematerial, das für das Wandmaterial geeignet ist, und lassen Sie genügend Kabellänge für eine sichere Terminierung und Prüfung. Überprüfen Sie nach der Installation Durchgang und Leistung mit geeigneten Netzwerktestern, um die CAT5E-Link-Performance zu bestätigen.
