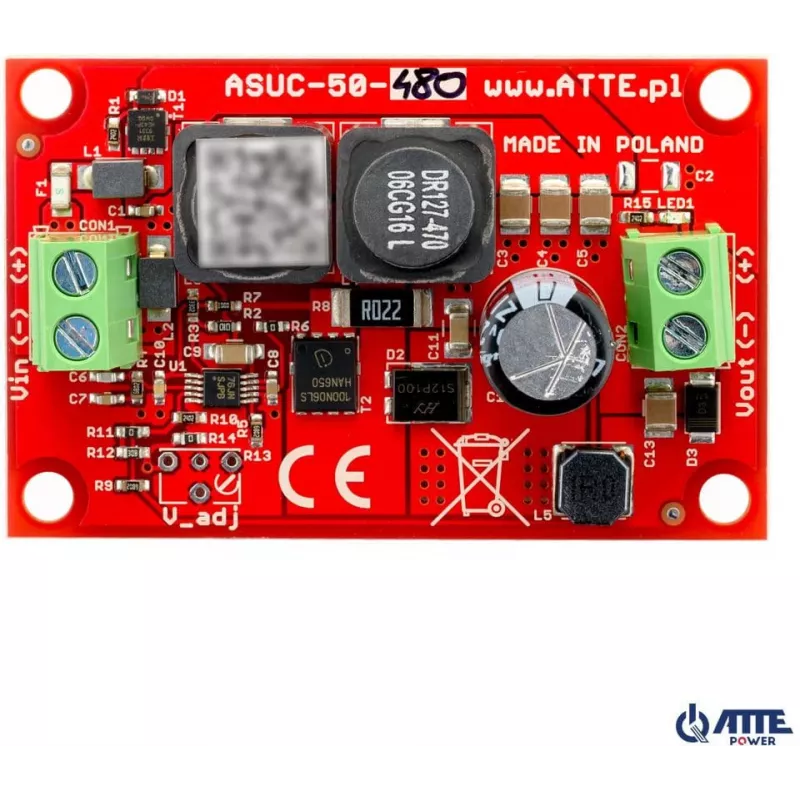

ATTE ASUC-50-480-OF DC/DC-Wandler

Der ATTE ASUC-50-480-OF ist ein hocheffizienter, nicht isolierter DC/DC-Aufwärtswandler, der einen weiten Eingangsspannungsbereich akzeptiert und eine feste Ausgangsspannung von 48 VDC liefert. Er ist für Anwendungen wie die Erzeugung einer 48-VDC-PoE-Versorgungsspannung aus einer gepufferten 12-VDC- oder 24-VDC-Stromquelle konzipiert. Die Open-Frame-Bauweise (OF) ermöglicht die Integration in kundenspezifische Gehäuse, mit Montagelöchern auf einem 10,8-mm-Raster.

Hauptmerkmale

• Weiter Eingangsspannungsbereich
• Feste Ausgangsspannung von 48 VDC
• Geringe Wärmeentwicklung durch hohen Wirkungsgrad
• Hohe Ausgangsleistung bei kompakter Modulgröße
• Verpolungsschutz
• Open-Frame-Design (OF) für kundenspezifische Installation
• LED1-Anzeige für anliegende Ausgangsspannung

Technische Daten

• Ausgangsspannung: 48 VDC ±2%
• Ausgangsleistung: 50 W @ 12 V
• Wirkungsgrad: 93% @ Vin=12 V, Pout=50 W
• Versorgungsspannung: 10...30 VDC
• Leerlaufstrom: 27 mA @ 12 V
• Betriebszustandsanzeige: LED1 – Ausgangsspannung liegt an
• Gehäusebauform: keine – Modul zur Integration
• Montage: Aufrast-Distanzstifte, Montagelöcher auf 10,8-mm-Raster
• Betriebstemperatur: -20...+40 °C
• Abmessungen: 40 x 61 x 16 mm
• Gewicht: 0,03 kg
