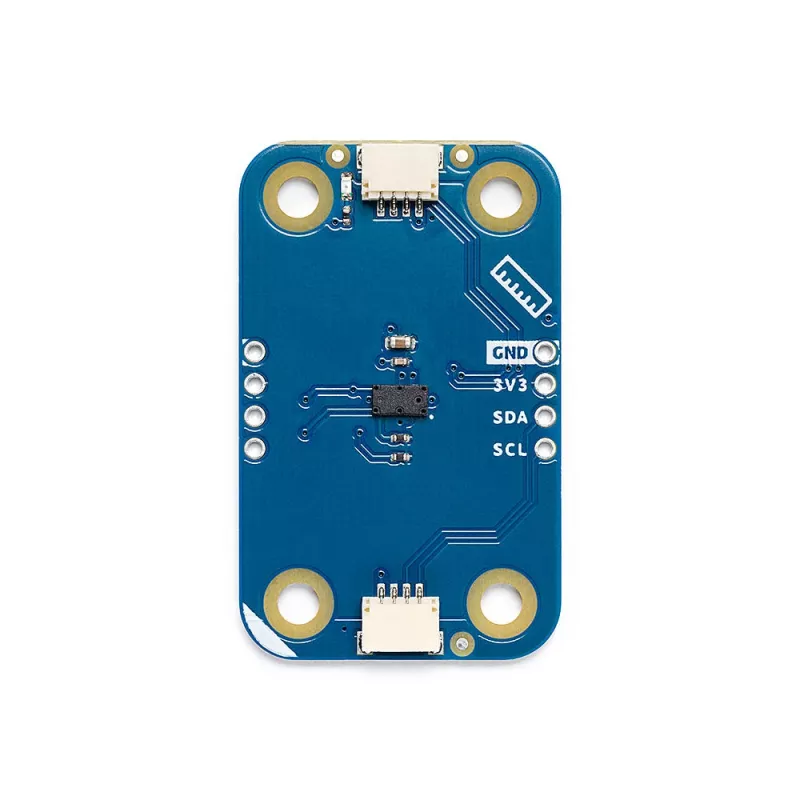

Arduino ABX00102 Modulino Distance Ultraschall-Sensor-Modul

Die berührungslose Abstandsmessung ist eine häufige Herausforderung in Robotik- und Automatisierungsprojekten. Das Arduino Modulino Distance-Modul löst dies mit Ultraschall-Echoortung und bietet eine zuverlässige berührungslose Abstandserkennung von 2 cm bis 400 cm.

Für wen ist es geeignet

Dieses Modul ist für Maker, Studenten und Ingenieure gedacht, die Roboter, Hindernisvermeidungssysteme oder Füllstandserfassungsanwendungen entwickeln. Es lässt sich direkt in das Arduino Modulino-Ökosystem einstecken und ist somit schnell in Ihren nächsten Prototyp zu integrieren.

Hauptmerkmale

• Ultraschall-Laufzeitmessung mit 40 kHz Frequenz
• Messbereich: 2 cm bis 400 cm
• Hohe Genauigkeit von ±3 mm und Auflösung von 3 mm
• Effektiver Winkel kleiner als 15 Grad für präzise Zielerfassung
• Geringer Stromverbrauch: 15 mA im Betrieb, unter 2 mA im Ruhezustand
• Digitaler TTL-Ausgang mit zur Entfernung proportionaler Pulsbreite
• Kompatibel mit Arduino Modulino-Anschluss
• Betriebstemperaturbereich: -20°C bis 80°C

Spezifikationen

• Sensortechnologie: Ultraschall (Laufzeitmessung)
• Messbereich: 2 cm bis 400 cm
• Betriebsspannung: 5V DC
• Betriebsstrom: 15 mA
• Ruhestrom: weniger als 2 mA
• Effektiver Winkel: < 15 Grad
• Auflösung: 0,3 cm (3 mm)
• Genauigkeit: ± 3 mm
• Ultraschallfrequenz: 40 kHz
• Trigger-Eingang: 10 µs TTL-Puls
• Ausgangstyp: Digital (TTL-Pegel, Echo-Pulsbreite proportional zur Entfernung)
• Schnittstelle: Modulino-Anschluss
• Kompatibilität: Arduino Modulino-Plattform
• Funktion: Berührungslose Abstandsmessung
• Betriebstemperaturbereich: -20°C bis 80°C
• Reaktionszeit: ca. 100 ms für den vollen Bereich
• Erkennungsmethode: Echoortung

Tipps

Montieren Sie den Sensor mit freier Sichtlinie zum Ziel für beste Genauigkeit. Vermeiden Sie Oberflächen, die Schall absorbieren, wie weiche Stoffe, die den effektiven Bereich reduzieren können. Bei beweglichen Robotern berücksichtigen Sie die Reaktionszeit bei der Planung der Hinderniserkennungslogik.
