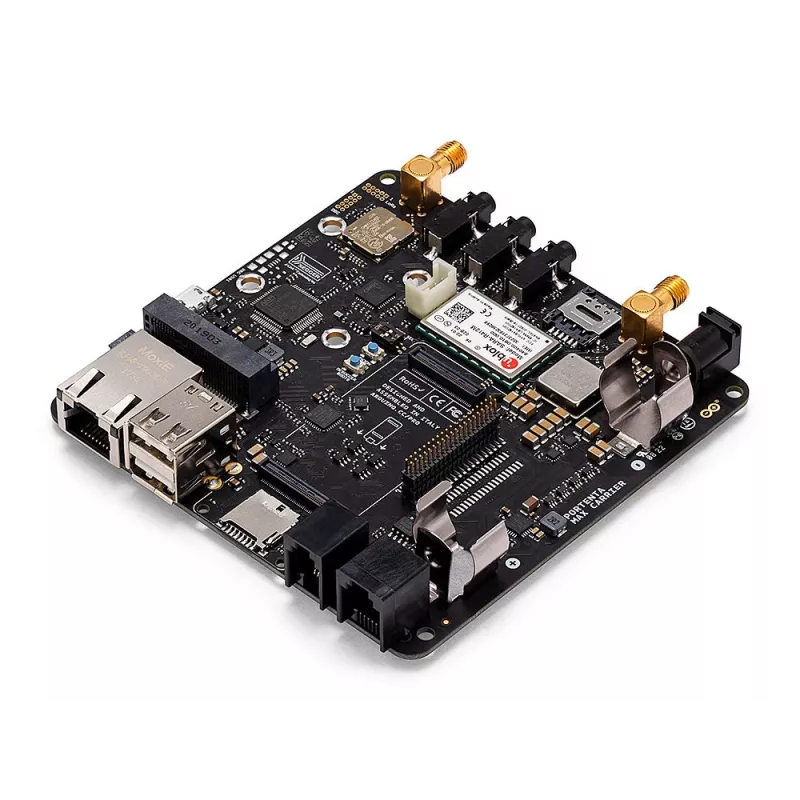

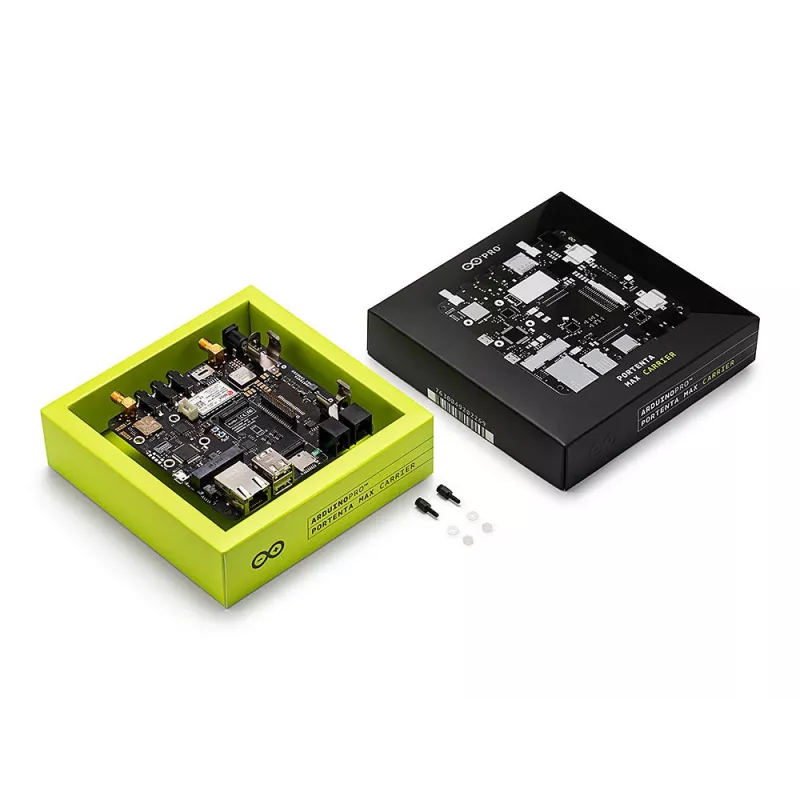

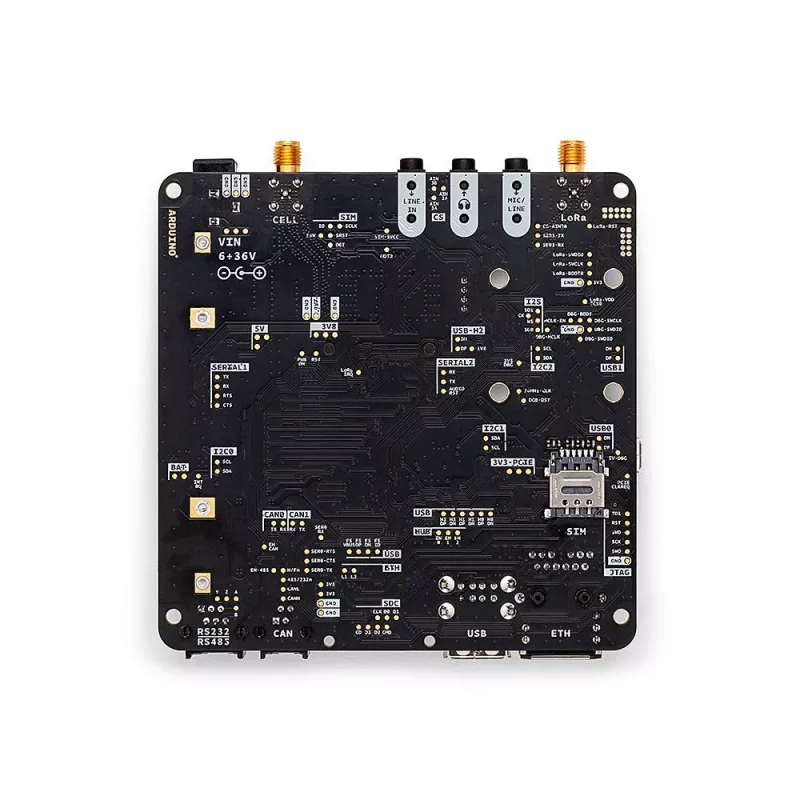

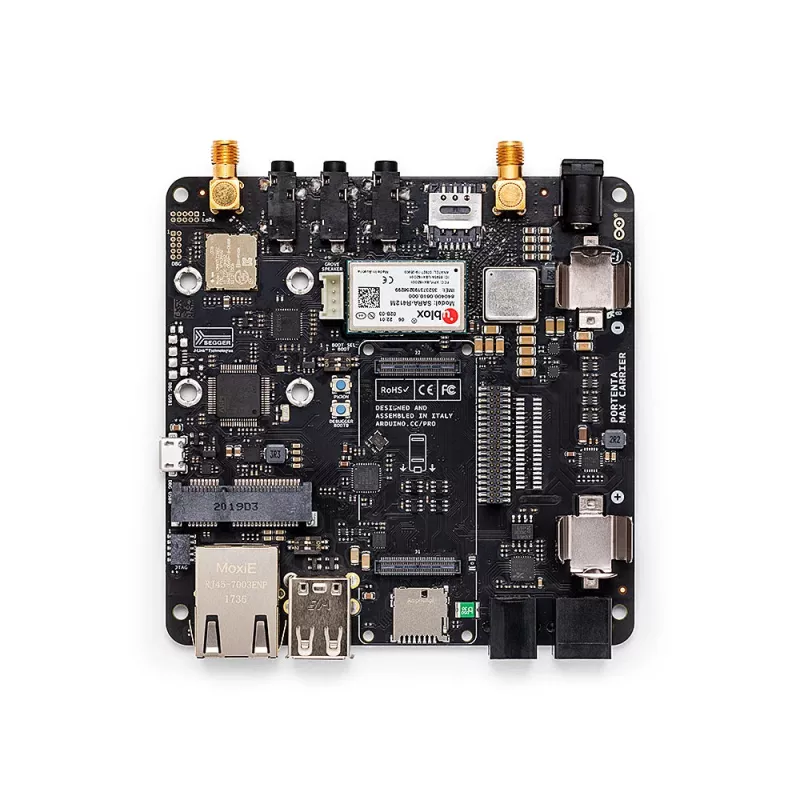

Arduino ABX00043 Portenta Max Carrier

Der Arduino Portenta Max Carrier verwandelt die Module Portenta H7 und X8 in einen vollwertigen industriellen Einplatinencomputer und fügt Gigabit-Ethernet, USB 3.0, Mini-PCIe, MIPI-Kamera- und Display-Schnittstellen, CAN-Bus sowie einen breiten 6-36V-Stromeingang hinzu. Im Gegensatz zu einfachen Breakouts integriert er Batterieladung, eine RTC und einen Lüfteranschluss für dauerhaften Hochleistungsbetrieb.

Highlights

• Industrietauglicher Träger für Portenta H7- und X8-Module
• Gigabit-Ethernet, 2x USB 3.0, 1x USB 2.0 und USB-C mit DisplayPort Alt Mode
• Mini-PCIe-Steckplatz für Mobilfunk-, WLAN- oder Speichererweiterung
• MIPI DSI Display- und MIPI CSI-2 Kamera-Schnittstellen
• CAN-Bus und RS232/RS485 serielle Kommunikation
• Breiter 6-36V DC-Eingang mit Li-Po/Li-Ion-Batterieunterstützung
• Integrierte RTC mit Batterie-Backup und Lüfteranschluss

Im täglichen Einsatz

Setzen Sie den Max Carrier als Rückgrat eines industriellen Gateways, Edge-AI-Systems oder Robotik-Controllers ein. Verbinden Sie Hochgeschwindigkeits-Peripheriegeräte über USB 3.0, fügen Sie ein Mobilfunkmodem über Mini-PCIe hinzu und steuern Sie gleichzeitig ein Display und eine Kamera an. Der breite Eingangsspannungsbereich und die Batterieladeschaltung machen ihn für Remote- oder mobile Installationen geeignet, während der Lüfteranschluss einen zuverlässigen Betrieb unter Dauerlast gewährleistet.

Technische Daten

• Modulkompatibilität: Arduino Portenta H7, Arduino Portenta X8
• Ethernet: 1x Gigabit-Ethernet (RJ45)
• USB: 2x USB 3.0 Typ-A, 1x USB 2.0 Typ-A, 1x USB-C (Modul, Stromversorgung, DisplayPort Alt Mode)
• Erweiterung: 1x Mini-PCIe, 1x MicroSD-Kartensteckplatz
• Display: 1x MIPI DSI, 1x DisplayPort über USB-C
• Kamera: 1x MIPI CSI-2
• Audio: 1x 3,5mm Klinke (Line-Out, Mic-In)
• Seriell: 1x CAN-Bus, 1x RS232/RS485 (wählbar)
• Stromversorgung: 6-36V DC über Hohlstecker oder Klemmenblock, Li-Po/Li-Ion-Batterieanschluss mit Ladefunktion
• RTC: Integriert mit Batterie-Backup
• Lüfteranschluss: Ja
• Debugging: JTAG/SWD-Header
• Betriebstemperatur: -40°C bis +85°C

Abschließende Anmerkung

Für Entwickler, die einen produktionsreifen Träger benötigen, der jede Schnittstelle der Portenta-Module nutzbar macht, bietet der Max Carrier industrielle Konnektivität und Stromflexibilität auf einer einzigen Platine.
