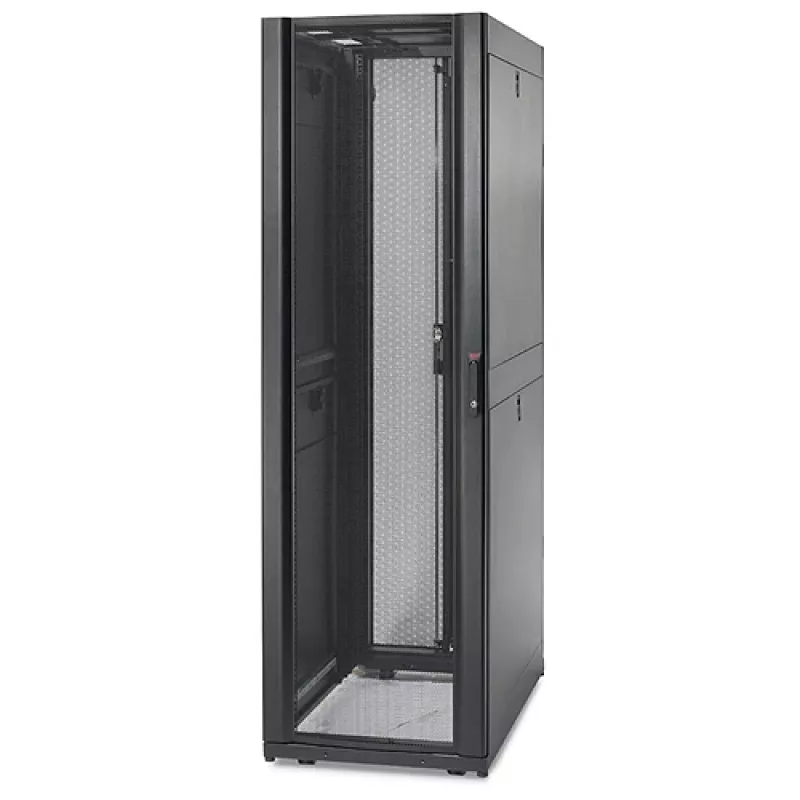

APC NetShelter SX 45U freistehendes Rack Schwarz

NetShelter SX 45U 600 mm breites x 1070 mm tiefes Gehäuse mit Seitenwänden Schwarz

Funktionsreiche Gehäuse, optimiert für einfache Installation, Kabelmanagement, Integration der Stromverteilung und Maximierung des Luftstroms.

Garantierte Kompatibilität
Herstellerneutrale Montage für garantierte Kompatibilität mit allen EIA-310-konformen 19"-Geräten. Die APC „Passt wie angegossen“-Geld-zurück-Garantie gibt Ihnen die Gewissheit, dass alle Ihre EIA-310-E-konformen Rack-Montagegeräte physisch in ein NetShelter-Gehäuse passen.

Erleichtert die Überkopf-Kabelführung
Überkopf-Kabelwannen und Trennwände lassen sich werkzeuglos auf dem Dach des Gehäuses installieren, sodass keine an der Decke oder unter dem Boden montierten Kabeltrassen erforderlich sind. Kabelwannen und Trennwände sind so konzipiert, dass sie sowohl Strom- als auch Datenkabel führen und dabei getrennt halten.

Kabelzugang
Große Kabeldurchführungen im Dach ermöglichen den Zugang für die Überkopf-Kabelausführung. Das Bodendesign ermöglicht einen ungehinderten Kabelzugang durch einen Doppelboden.

Einfache Auswahl
Sie müssen keine Stunden damit verbringen, Dutzende von Teilenummern auszuwählen und zusammenzustellen, um ein einzelnes Gehäuse zu erstellen. APC hat es einfach gemacht, indem es die Details übernimmt und komplette Gehäuse mit einzelnen Teilenummern liefert.

Belüftet
Perforierte Vorder- und Rücktüren sorgen für ausreichende Belüftung der Rack-Montagegeräte.

Schnellverschlusstüren
Die Vordertür kann auf die gegenüberliegende Seite versetzt oder mit den Rücktüren getauscht werden. Die Türen lassen sich dank des einfachen Aushängedesigns leicht entfernen.

Halbhohe Seitenwände
Halbhohe Schnellverschluss-Seitenwände reduzieren Größe und Gewicht für einfache Handhabung und Zugang zu den Geräten. Die Seitenwände sind mit demselben Schlüssel wie die Türen abschließbar.

Rückseitige Kabelführungskanäle
Integrierte und verstellbare rückseitige Kanäle bieten U-freie Montageplätze für werkzeugloses Zubehör. Jeder Kanal verfügt über zwei Montagebuchten zur Aufnahme einer Kombination von bis zu vier Zubehörteilen wie PDUs und vertikalen Kabelorganisatoren.

Verstellbare Montageschienen
Die vertikalen Montageschienen lassen sich in Schritten von 1/4 Zoll (6,4 mm) verstellen und decken praktisch jede Montageanforderung für IT-Geräte ab. Die U-Positionen sind vorne und hinten nummeriert für eine schnelle Installation der Geräte.

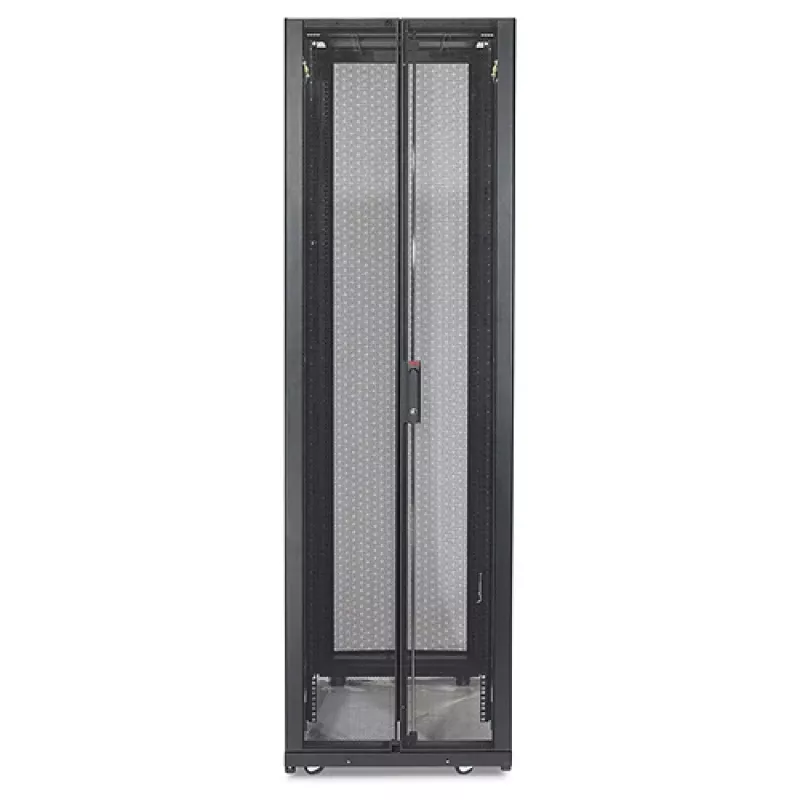

Geteilte Rücktüren
Geteilte Rücktüren verbessern den Zugang und die Wartungsfreundlichkeit an der Rückseite der im Rack montierten Geräte. Die geteilten Rücktüren helfen, die Stellfläche zu maximieren. Hinter den Gehäusen ist nur ein Abstand von 11 Zoll (279 mm) erforderlich, um das Öffnen der Türen zu ermöglichen.

Rollen und verstellbare Nivellierfüße
Die Gehäuse werden standardmäßig sowohl mit Nivellierfüßen als auch mit Rollen geliefert. Die Nivellierfüße können schnell mit einem Schraubendreher oder einer Bohrmaschine eingestellt werden, sodass kein Greifen mit einem Schraubenschlüssel darunter erforderlich ist.

Reihungsfähigkeit
Die Gehäuse enthalten vorinstallierte Verbindungselemente, um Gehäuse in einer Reihe zu verbinden und zusätzliche Stabilität zu bieten.

Strukturstabilität
Ein bewährtes Rahmendesign, starke Montageschienen und robuste Rollen ermöglichen statische Belastungen von 3.000 lb (1.364 kg) und dynamische Belastungen von 2.250 lb (1.023 kg).

Integrierte elektrische Erdung
Dach, Seitenwände sowie Vorder- und Rücktüren sind mit dem Rahmen des Gehäuses geerdet. Acht zusätzliche elektrische Erdungseinsätze befinden sich am Rahmen für externe Erdung.

Verwendung

Stellen Sie das freistehende Rack an seinem vorgesehenen Standort auf und passen Sie die Nivellierfüße an, um Stabilität zu gewährleisten; die Rollen eignen sich für die anfängliche Positionierung. Montieren Sie die Montageschienen in der erforderlichen Tiefe mithilfe der nummerierten U-Positionen und montieren Sie dann EIA-310-kompatible 19"-Geräte. Verwenden Sie die Überkopf-Kabelwannen und die Kabeldurchführungen im Dach, um Strom- und Datenkabel zu führen, und halten Sie getrennte Leitungen in den Trennwänden. Befestigen Sie die Seitenwände und Türen; verwenden Sie die integrierten rückseitigen Kanäle, um bei Bedarf PDUs oder vertikale Kabelorganisatoren hinzuzufügen. Überprüfen Sie die Erdungsanschlüsse am Rahmen und an externen Erdungspunkten, bevor Sie die Geräte mit Strom versorgen.

Empfehlungen

Für einen optimalen Luftstrom und Wartungszugang lassen Sie mindestens 279 mm (11 Zoll) Abstand hinter dem Rack, um das Öffnen der geteilten Rücktüren zu ermöglichen. Nutzen Sie die APC-Kompatibilitätsrichtlinien bei der Planung des Gerätelayouts und verteilen Sie das Gewicht gleichmäßig auf die Montageschienen, um die strukturelle Stabilität zu erhalten.
