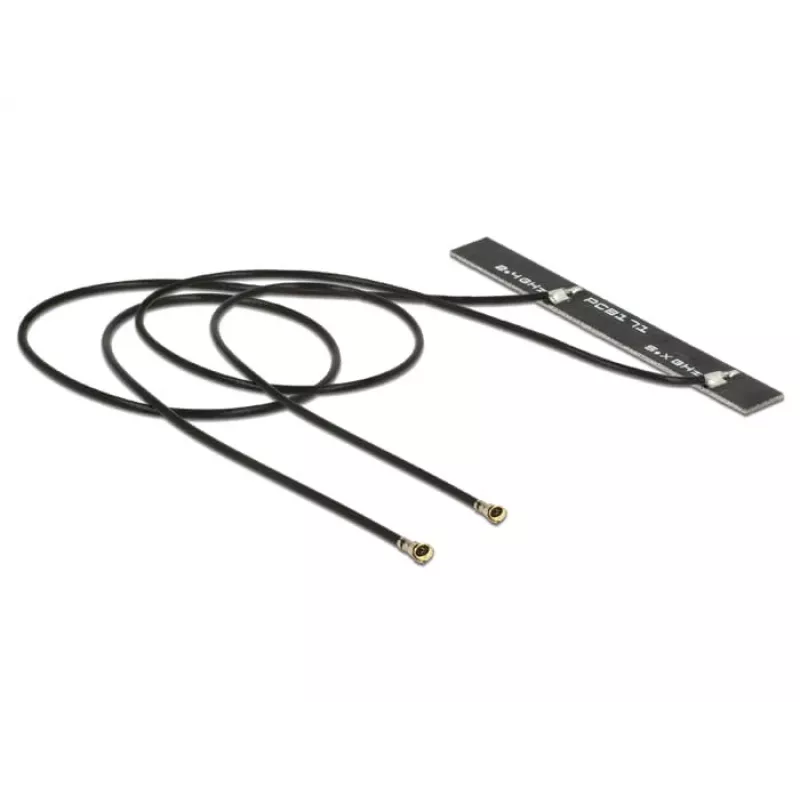

Antenne DeLOCK 89571

Die DeLOCK 89571 Netzwerkantenne ist eine kompakte Dualband-Antenne, die für die drahtlose Kommunikation in den 2,4-GHz- und 5-GHz-Bändern ausgelegt ist. Sie bietet bis zu 5 dBi Gewinn, eine Impedanz von 50 Ω und verwendet einen MHF-Steckverbinder. Mit einer maximalen Eingangsleistung von 1 W und einem schlanken Formfaktor (7 mm Breite, 616 mm Tiefe, 1,6 mm Höhe) ist diese Antenne für die Integration in Geräte oder Gehäuse vorgesehen, in denen der Platz begrenzt ist und eine stabile WLAN-Leistung über die IEEE 802.11b/g/n/ac/ax-kompatiblen Bänder erforderlich ist.

Vorteile

Die Antenne bietet eine ausgewogene Kombination aus kompakten Abmessungen und moderatem Gewinn, die geeignet ist, lokale drahtlose Verbindungen zu erweitern oder zu stabilisieren, ohne nennenswerten Installationsraum zu beanspruchen. Ihre Dualband-Abdeckung (2,4–2,483 GHz und 5,15–5,85 GHz) unterstützt sowohl ältere als auch moderne WLAN-Kanäle, während der MHF-Steckverbinder und die 50-Ω-Impedanz die Kompatibilität mit gängigen Funkmodulen und HF-Frontends gewährleisten. Die geringe maximale Leistungsaufnahme und die leichte Bauweise machen sie sicher für stromsparende eingebettete Systeme.

Geeignet für (Aufgaben / Anwendungsfälle)

• Eingebettete WLAN-Module und Einplatinencomputer, bei denen der Platz begrenzt ist
• Router, Access Points und WLAN-Repeater, die eine schlanke externe Antenne benötigen
• IoT-Geräte und Smart-Home-Ausrüstung, die auf 2,4 GHz und 5 GHz arbeiten
• Prototyping und Laboraufbauten, die eine abnehmbare MHF-Antenne erfordern

Wichtige Spezifikationen

• Antennengewinn: 5 dBi (max.)
• Frequenzbänder: 2,4–2,483 GHz und 5,15–5,85 GHz
• Impedanz: 50 Ω
• Steckverbindertyp: MHF
• Maximale Eingangsleistung: 1 W
• Abmessungen: 7 mm (B) × 616 mm (T) × 1,6 mm (H)
• Menge pro Packung: 1 Stück

Verwendung

Verbinden Sie den MHF-Steckverbinder mit dem entsprechenden Antennenanschluss des Funkmoduls oder Geräts und achten Sie auf korrekten Sitz und Ausrichtung. Positionieren Sie die Antenne so, dass sie entlang ihrer Länge nicht stark gebogen wird; halten Sie bei erforderlicher Verlegung eine sanfte Krümmung ein. Stellen Sie sicher, dass das Gerät ausgeschaltet oder in einem sicheren Zustand ist, bevor Sie die Antenne anschließen oder trennen. Führen Sie nach der Installation einen Signaltest durch, um die erwarteten Empfangs- und Sendepegel in den 2,4-GHz- und 5-GHz-Bändern zu bestätigen.

Empfehlungen

Für die beste Leistung vermeiden Sie es, die Antenne direkt neben großen Metallflächen oder dichten Hindernissen zu platzieren. Verwenden Sie die Antenne mit kompatiblen stromsparenden Funkmodulen und beachten Sie die maximale Eingangsleistung von 1 W. Lassen Sie bei der Integration in Gehäuse Platz für die Tiefe der Antenne und vermeiden Sie scharfe Biegungen oder Knicke, um die HF-Eigenschaften zu erhalten.
