ALLNET 4duino 5V Schrittmotor mit Treiberplatine (4duino_B32)

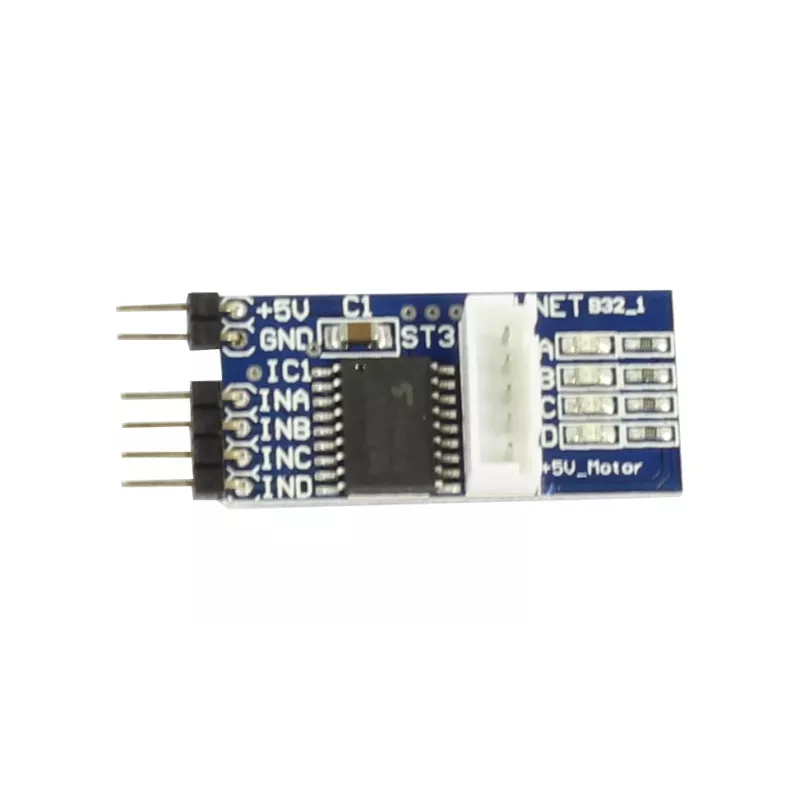

Der ALLNET 4duino 5V Schrittmotor mit Treiberplatine ist ein kompaktes und präzises Schrittmotormodul, das für Hobbyisten, Pädagogen und Maker entwickelt wurde. Ausgestattet mit einem 28 mm Permanentmagnet-Schrittmotor mit einem 1:64-Getriebeuntersetzung liefert es 4096 Schritte pro Umdrehung für eine genaue Positionierung. Die integrierte ULN2003-Treiberplatine vereinfacht die Steuerung über digitale I/O-Pins und ist ideal für Arduino, Raspberry Pi und andere Mikrocontroller-Projekte.

Vorteile

Einfach zu integrieren mit Standard-5V-Logik; inklusive Treiberplatine und Anschlusskabel; hohe Schrittauflösung für sanfte Bewegungen; geringer Stromverbrauch; LED-Anzeigen für Phasenstatus.

Geeignet für

• Robotik- und Automatisierungsprojekte
• Prototypen für 3D-Drucker und CNC-Maschinen
• Bildungs-STEM-Kits
• Präzisionspositioniersysteme

Wichtige Spezifikationen

• Motortyp: Permanentmagnet-Schrittmotor
• Nennspannung: 5V DC
• Anzahl der Phasen: 4
• Schrittwinkel: 5,625° (Motor) / 0,08789° (Abtriebswelle)
• Getriebeuntersetzung: 1:64
• Schritte pro Umdrehung: 4096
• Treiber-IC: ULN2003
• Steuerschnittstelle: Digital I/O (IN1, IN2, IN3, IN4)
• Motoranschluss: 5-poliger XH-Stecker
• Strom pro Phase: ~85 mA
• Spulenwiderstand: ~50 Ohm
• Motordurchmesser: 28 mm
• Wellendurchmesser: 5 mm
• Im Lieferumfang: 5-poliges Anschlusskabel

Empfehlungen

Für beste Leistung verwenden Sie ein dediziertes 5V-Netzteil, das mindestens 500 mA liefern kann. Die Treiberplatine kann direkt über die GPIO-Pins des Mikrocontrollers angesteuert werden. Stellen Sie die korrekte Sequenz von IN1-IN4 für die richtige Drehrichtung sicher.
