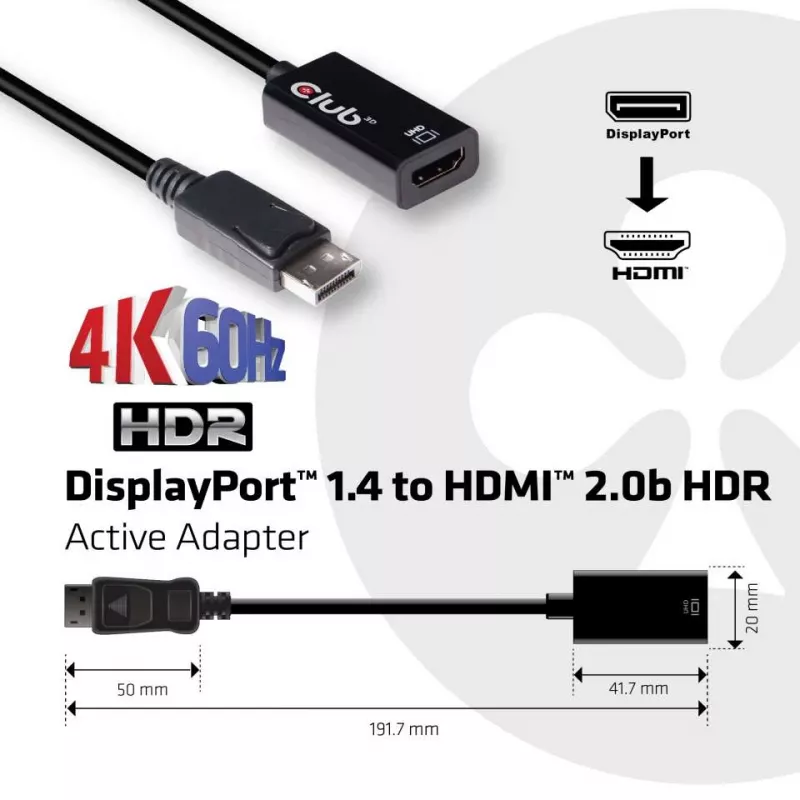

Aktiver Adapter DisplayPort 1.4 auf HDMI 2.0b CLUB3D CAC-1080

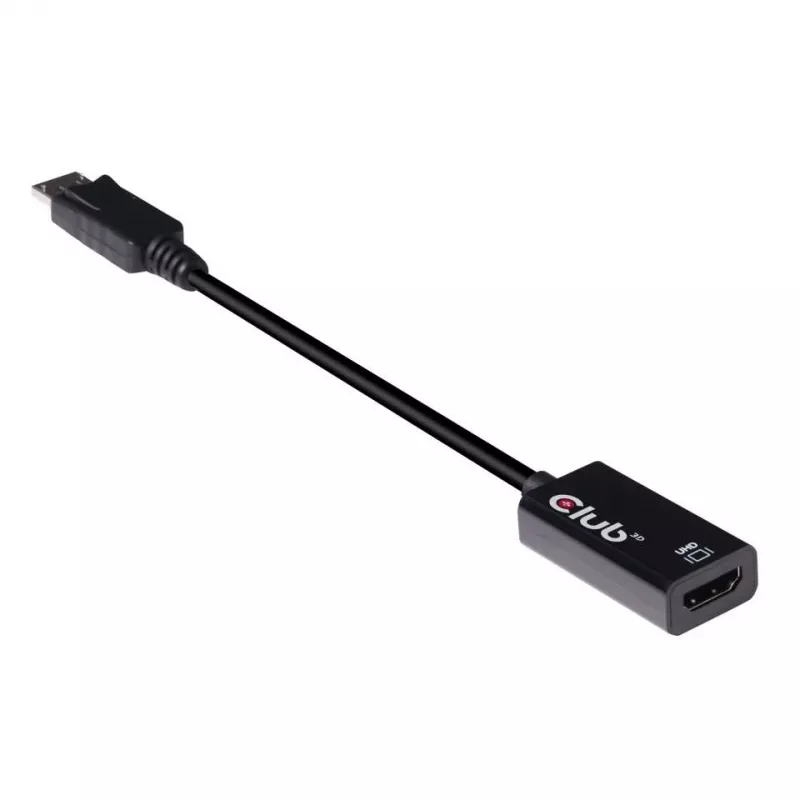

Der CAC-1080 ist ein Club3D DisplayPort 1.4 auf HDMI 2.0b Signalwandler, der zum Anschluss einer DisplayPort-Quelle an ein HDMI-Display entwickelt wurde. Er unterstützt die HDR-Videowiedergabe und verarbeitet eine DisplayPort-Eingangsbandbreite von bis zu 5,4 Gbit/s pro Lane (4 Lanes). Der HDMI-Ausgang ist vollständig konform mit HDMI 2.0b und ermöglicht UHD-Auflösungen bis zu 4096 x 2160 bei 60 Hz, sofern die angeschlossenen Geräte dies unterstützen.

Vorteile

Der Wandler unterstützt HDR- und Deep-Color-Medienwiedergabe, bietet Konvertierung zwischen RGB- und YCbCr-Formaten und ermöglicht die Pixel-Encoding-Konvertierung von 4:4:4 zu 4:2:0, um HDMI-Bandbreitenbeschränkungen zu berücksichtigen. Er bietet eine zuverlässige Signalumwandlung unter Beibehaltung hoher Auflösungen und Farbtiefen, soweit die Linkbandbreite und die angeschlossenen Geräte dies zulassen.

Wichtige Spezifikationen

• Eingang: DisplayPort 1.4 (unterstützt bis zu 5,4 Gbit/s pro Lane, 4 Lanes)
• Ausgang: HDMI 2.0b (vollständig konform)
• Maximale Auflösung: bis zu 4096 x 2160 @ 60 Hz
• Farbformate: RGB und YCbCr (unterstützt bis zu 16 bpc / 48 bpp, wenn die Bandbreite es zulässt)
• Pixel-Encoding-Konvertierung: RGB/YCbCr 4:4:4 zu YCbCr 4:2:0 und 4:2:0-Durchleitung
• HDR-Unterstützung: HDR mit Deep Color bis zu 12 bpc bei 4K 60Hz durch Konvertierung zu YCbCr 4:2:0 am HDMI-Ausgang

Verwendung

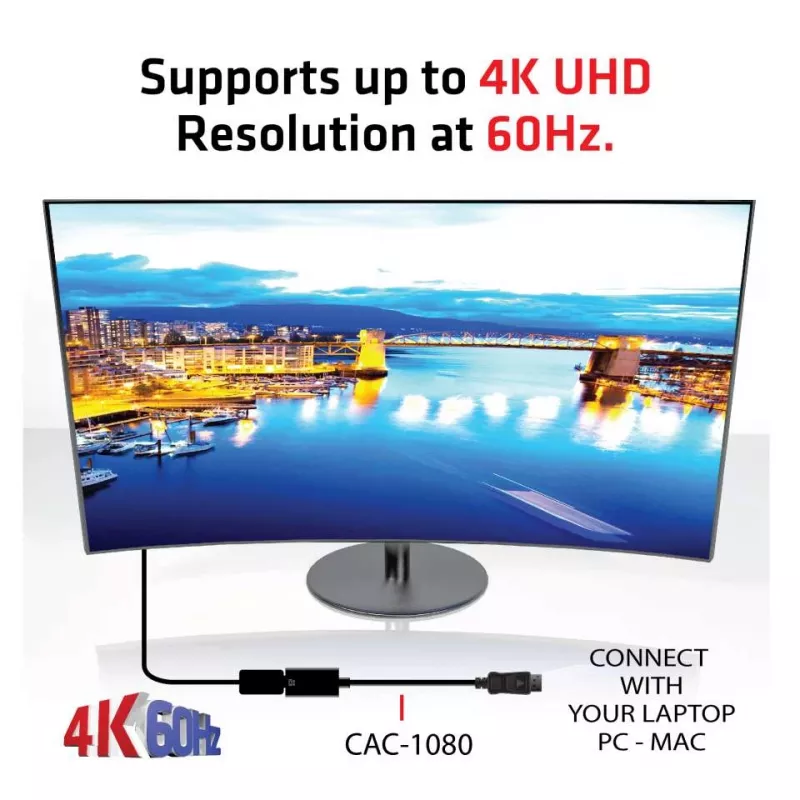

Schließen Sie den CAC-1080 mit einem zertifizierten DisplayPort-Kabel an eine DisplayPort 1.4-Quelle an und verbinden Sie den HDMI-Ausgang mit einem HDMI-Kabel mit dem Display. Stellen Sie sicher, dass sowohl Quelle als auch Display die erforderlichen Formate unterstützen: Die Quelle muss DisplayPort 1.4 unterstützen und das Display muss HDMI 2.0 (a oder b) und HDR für die HDR-Durchleitung unterstützen. Konfigurieren Sie die Videoausgabeeinstellungen der Quelle auf die gewünschte Auflösung und das Farbformat; der Wandler führt bei Bedarf die erforderliche Pixel-Encoding-Konvertierung durch.

Empfehlungen

Für HDR und 12 bpc Farbtiefe bei 4K 60Hz überprüfen Sie, ob das Quellgerät DisplayPort 1.4 unterstützt und das Display HDR und HDMI 2.0a/b unterstützt. Verwenden Sie hochwertige zertifizierte DisplayPort- und HDMI-Kabel, um eine stabile Übertragung zu gewährleisten.
