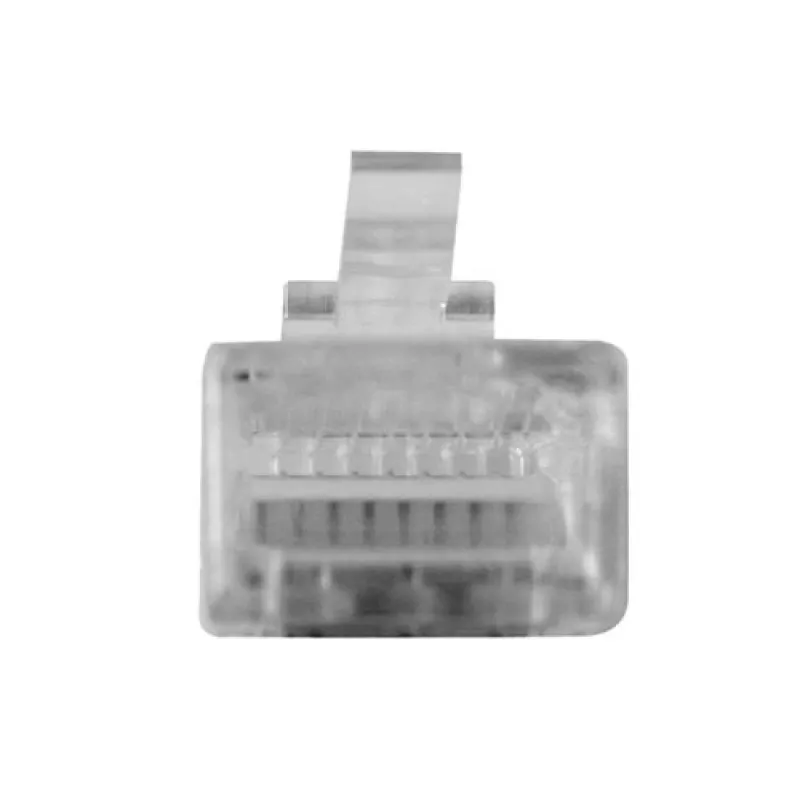

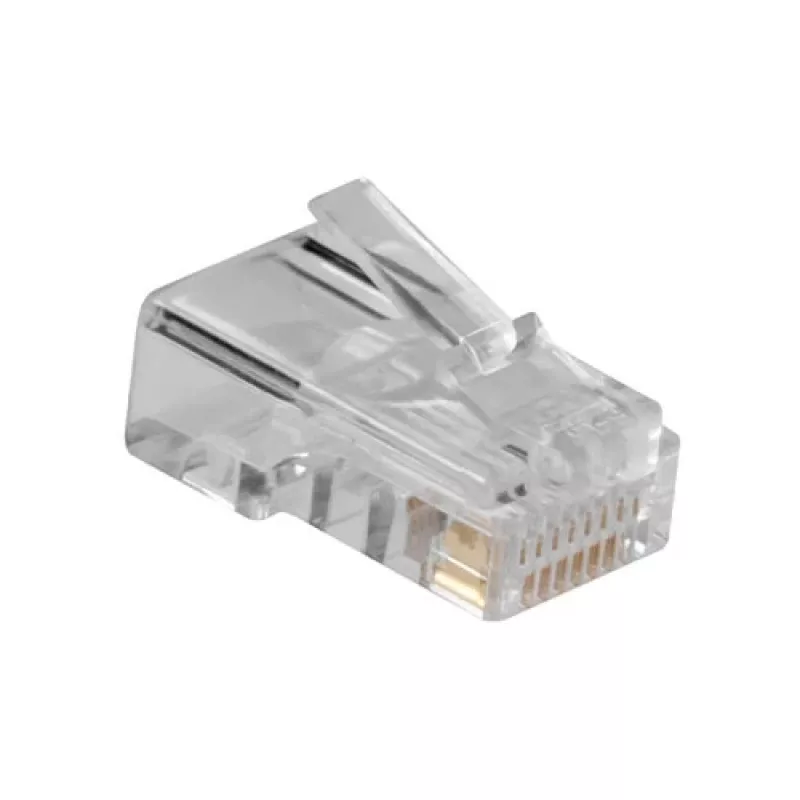

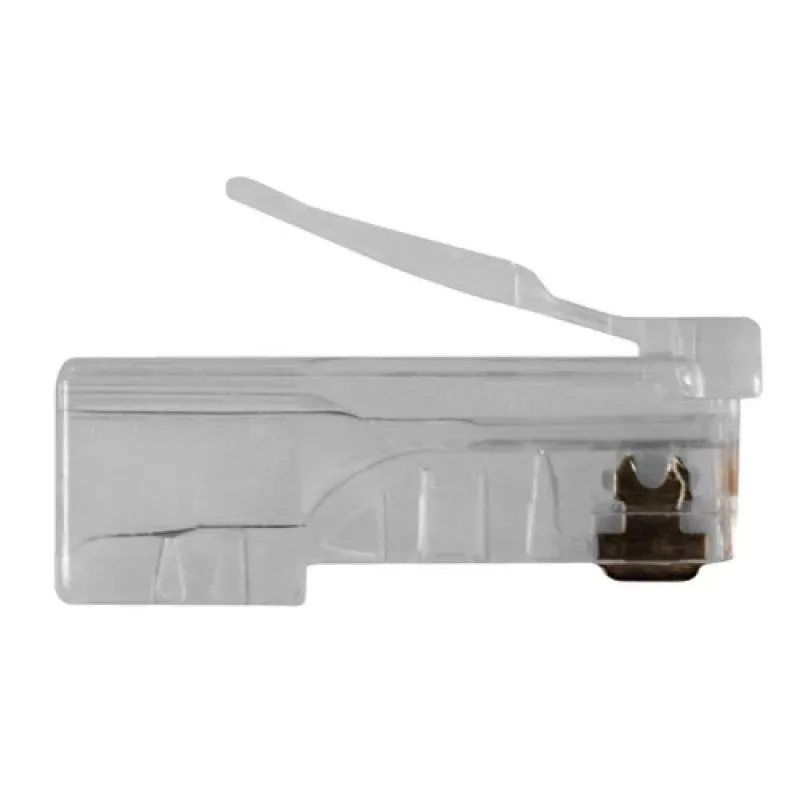

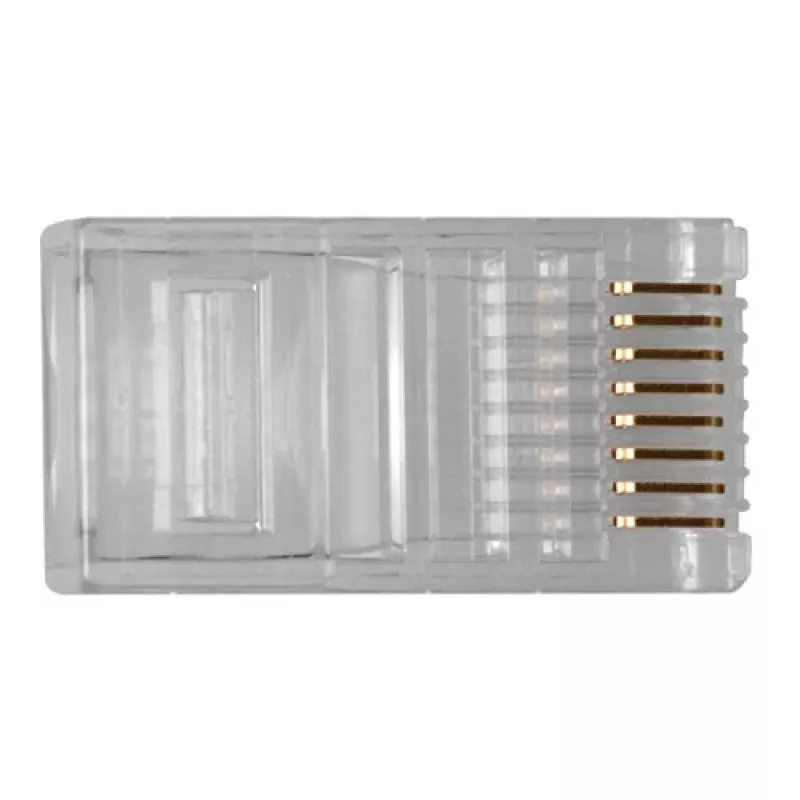

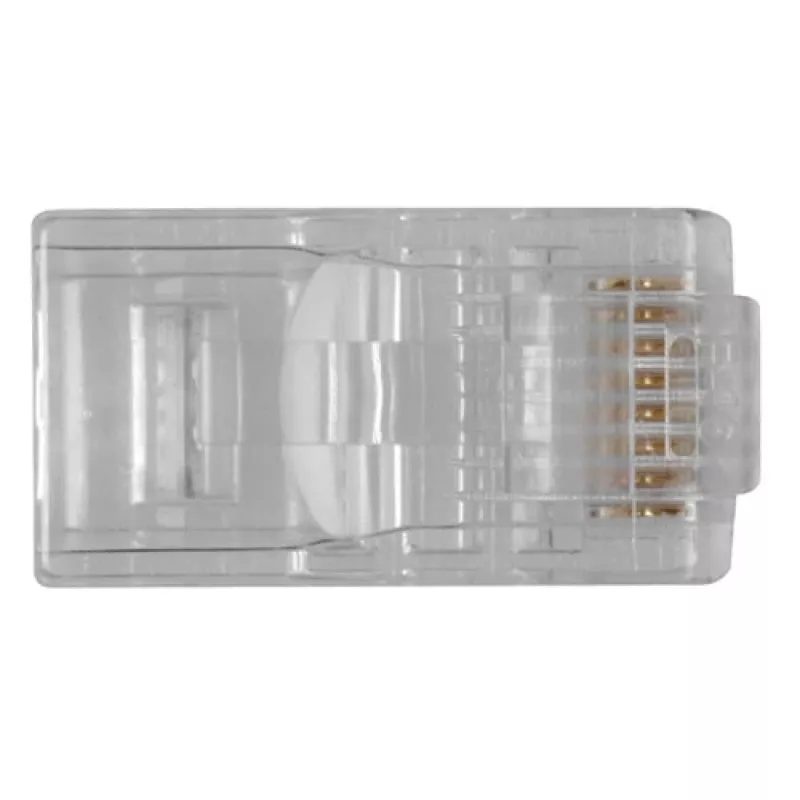

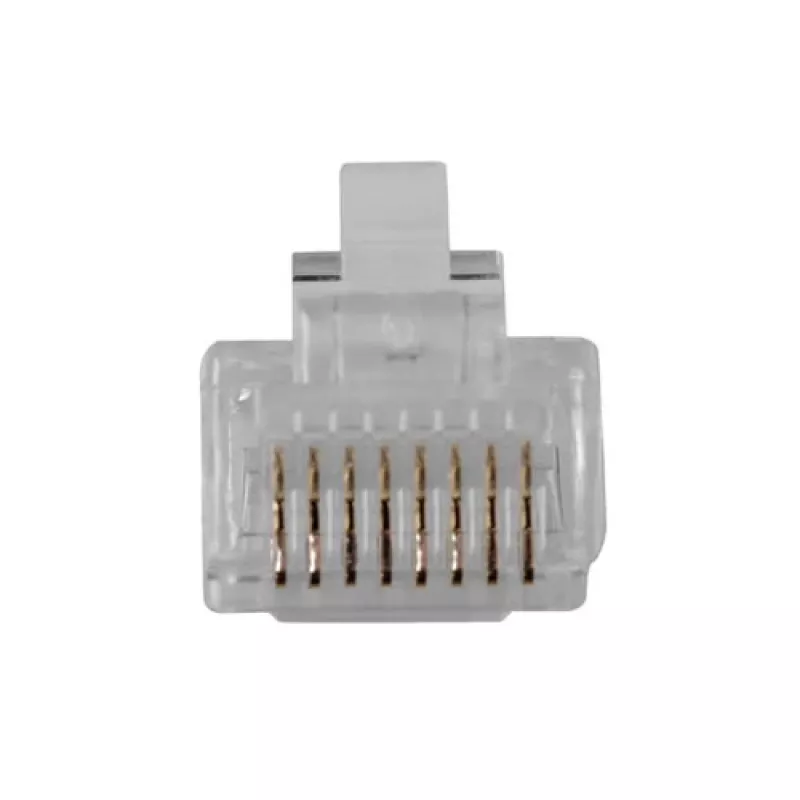

ACT RJ45 (8P/8C) modularer Stecker für Rundkabel mit Massivleitern

Der ACT RJ45 Stecker TD108M für Rundkabel mit Massivleitern ist ein modularer 8P/8C-Stecker, der zum Abschließen von runden Netzwerkkabeln mit Massivleitern aus Kupfer konzipiert wurde. Hergestellt aus Acrylnitril-Butadien-Styrol (ABS) in transparenter Ausführung, bietet der Stecker eine klare Sicht auf die Leiterausrichtung während der Installation und eine Standard-RJ-45-Schnittstelle für Ethernet-Netzwerke. Er eignet sich zur Herstellung dauerhafter, flacher Anschlüsse für Patchkabel und In-Wall-Verkabelungen, bei denen Kabel mit Massivleitern verwendet werden.

Vorteile

Das transparente ABS-Gehäuse ermöglicht Installateuren, die Drahtreihenfolge und die vollständige Einführung vor dem Crimpen zu überprüfen und so Verdrahtungsfehler zu reduzieren. Der Stecker ist für Massivleiter optimiert, um einen zuverlässigen Kontaktdruck und eine langfristige elektrische Durchgängigkeit zu gewährleisten. Sein modulares 8P/8C-Design entspricht den gängigen RJ-45-Maßstandards und macht ihn mit Standard-Crimpwerkzeugen und Netzwerkgeräten kompatibel. Die langlebige Kunststoffkonstruktion bietet mechanische Stabilität bei gleichzeitig geringem Gewicht des Steckers.

Geeignet für

• Abschließen von runden Cat5e- oder Cat6-Netzwerkkabeln mit Massivleitern
• Erstellen individueller Patchkabel für Heim- oder Büronetzwerke
• In-Wall-Kabelabschlüsse, bei denen Massivleiter spezifiziert sind
• Feldinstallationen und strukturierte Verkabelungsprojekte, die eine sichtbare Leiterausrichtung erfordern

Wichtige Spezifikationen

• Steckertyp: RJ-45 (8P/8C)
• Kompatibler Kabeltyp: Rundkabel mit Massivleitern
• Gehäusematerial: Acrylnitril-Butadien-Styrol (ABS), transparent
• Physischer Formfaktor: Modularer Stecker für Crimpanschluss
• Typische Verwendung: Ethernet-Netzwerkabschlüsse für Kupfer-Massivleiter

Wie zu verwenden

Entfernen Sie den Außenmantel des Rundkabels, um die einzelnen Massivleiter freizulegen, wobei Sie darauf achten, die Isolierung nicht einzukerben. Ordnen Sie die Leiter gemäß dem gewünschten Verdrahtungsstandard (T568A oder T568B) an und stellen Sie sicher, dass jeder Leiter das Ende seines Schlitzes im transparenten Gehäuse erreicht, sodass die Ausrichtung sichtbar ist. Führen Sie den Stecker in ein kompatibles Crimpwerkzeug ein und üben Sie festen, gleichmäßigen Druck aus, um die Kontakte zu sichern und überschüssigen Leiter abzuschneiden. Überprüfen Sie die Durchgängigkeit und die korrekte Paarung mit einem Kabeltester vor der endgültigen Installation.

Empfehlungen

Nur mit Massivleitern (Massivkern) aus Kupfer verwenden; nicht mit Litzenkabeln verwenden. Überprüfen Sie die Verdrahtungsreihenfolge visuell durch das transparente Gehäuse vor dem Crimpen. Verwenden Sie ein für RJ-45-Modularstecker geeignetes Crimpwerkzeug und testen Sie fertige Kabel mit einem Netzwerkkabeltester, um eine ordnungsgemäße Terminierung und Durchgängigkeit zu bestätigen.
