ACT Montierbarer Hochleistungsadapter RJ-45-Buchse auf 9-poligen D-Sub-Stecker

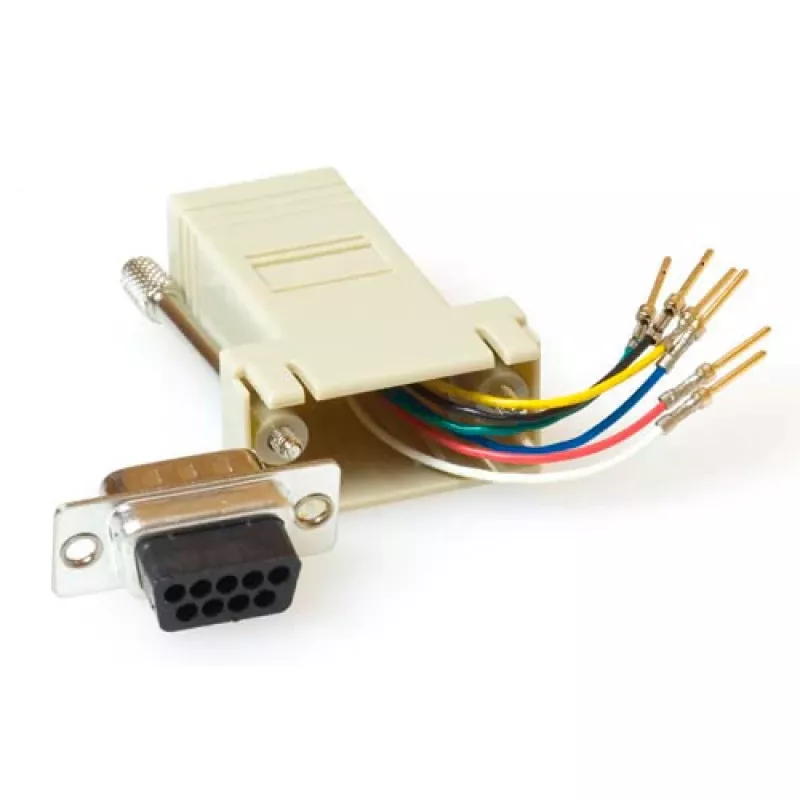

Der ACT TD09M8 Adapter kombiniert einen 9-poligen D-Sub-Stecker mit einer RJ-45/RJ-12 modularen Buchse in einem einzigen montierbaren Gehäuse. Der Adapter verfügt auf der RJ-45/RJ-12-Seite über eine feste Verdrahtung mit Crimpkontakten an den Kabelenden, die ohne Werkzeug in die gewünschten Positionen des D-Sub-Steckers eingesetzt werden können. Das Gehäuse enthält Sicherungsschrauben, um das D-Sub-Ende für eine stabile Verbindung zu fixieren. Das Produkt ist grau und für den Einsatz konzipiert, wo eine zuverlässige Schnittstelle zwischen D-Sub- und modularer Netzwerk-/Telefonverkabelung erforderlich ist.

Vorteile

Der Adapter bietet eine kompakte, hochbelastbare Anschlusslösung, die das Koppeln zwischen einer 9-poligen D-Sub-Schnittstelle und modularer RJ-45/RJ-12-Verkabelung vereinfacht. Die feste modulare Verdrahtung mit Crimpkontakten ermöglicht das werkzeuglose Platzieren der Leiter im D-Sub-Gehäuse, und die Gehäusesicherungsschrauben sorgen für eine feste mechanische Befestigung. Sein montierbares Design und die zuverlässige Konstruktion machen ihn für die Installation in Rack- oder Panel-Anwendungen geeignet, bei denen Platz und Zuverlässigkeit wichtig sind.

Geeignet für

• Umwandlung eines 9-poligen D-Sub-Anschlusses in eine modulare RJ-45- oder RJ-12-Verbindung
• Verbindungen von Industrie- und Handelsgeräten
• Panel- oder rackmontierte Verkabelung, bei der eine sichere D-Sub-Befestigung erforderlich ist
• Telefon- oder Netzwerkmodule mit RJ-12- oder RJ-45-Modularsteckern

Wichtige Spezifikationen

• Marke: ACT
• Modell / MPN: TD09M8
• Steckverbinder 1: 9-poliger D-Sub (Stecker)
• Steckverbinder 2: RJ-45 / RJ-12 (Buchse, feste Verdrahtung)
• Produktfarbe: Grau
• Montierbares Gehäuse mit Sicherungsschrauben
• Crimpkontakte an den Kabelenden für werkzeugloses Einsetzen in die D-Sub-Positionen

Anwendung

Konfektionieren Sie das Kabel an die modulare RJ-45- oder RJ-12-Buchse mit Crimpkontakten entsprechend der gewünschten Pinbelegung. Setzen Sie die gecrimpten Leiter in die festen Positionen der Modulseite ein; die Kontakte sind so konzipiert, dass sie ohne Spezialwerkzeug platziert werden können. Richten Sie den 9-poligen D-Sub-Stecker auf die passende D-Sub-Buchse aus und sichern Sie das Gehäuse mit den eingebauten Sicherungsschrauben, um ein versehentliches Trennen zu verhindern. Überprüfen Sie vor der Inbetriebnahme die Durchgängigkeit und die korrekte Pin-Zuordnung.

Empfehlungen

Verwenden Sie den Adapter in Umgebungen, in denen eine mechanisch sichere D-Sub-Verbindung benötigt wird. Überprüfen Sie vor der Installation die Pinbelegung zwischen dem D-Sub- und dem modularen Steckverbinder (RJ-45 vs. RJ-12), um Signalkonflikte zu vermeiden. Setzen Sie den Adapter keiner langanhaltenden Feuchtigkeit oder korrosiven Bedingungen aus, um die Kontaktzuverlässigkeit zu erhalten.
