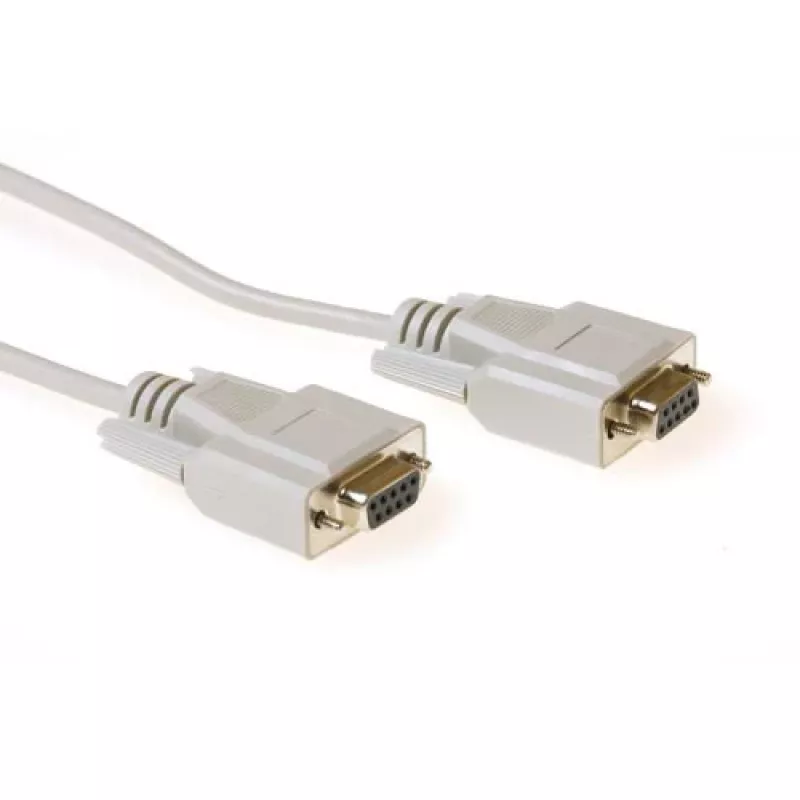

ACT 3 Meter serielle Interlink-Verbindungskabel 9-polig D-Sub-Buchse – 9-polig D-Sub-Buchse

Das ACT AK7103 ist ein 3,00 m langes serielles Interlink-Verbindungskabel mit 9-poligen D-Sub-Buchsen an beiden Enden. Dieses elfenbeinfarbene Kabel wurde für serielle Datenübertragung und Dateiaustausch entwickelt und verwendet ein spezielles Verdrahtungsschema für kompatible serielle Schnittstellen und Laplink-Anwendungen.

Vorteile

Das Kabel bietet eine Reichweite von drei Metern, die eine flexible Geräteplatzierung und direkte serielle Verbindungen ohne Adapter ermöglicht. Beide Enden verwenden standardmäßige 9-polige D-Sub-Buchsen für breite Kompatibilität mit seriellen Anschlüssen. Die vergossenen Hauben bieten Zugentlastung und schützen den Steckeranschluss, während die angegebene Verdrahtung eine korrekte Signalführung für serielle Interlink- und Dateiübertragungsanwendungen (Laplink) sicherstellt.

Geeignet für

• Direkte serielle Gerät-zu-Gerät-Verbindungen
• Dateiübertragung (Laplink) zwischen kompatiblen Systemen
• Legacy-Geräte mit 9-poligen D-Sub-Seriellanschlüssen

Wichtige Spezifikationen

• Länge: 3,00 m
• Stecker A: 9-polig D-Sub-Buchse
• Stecker B: 9-polig D-Sub-Buchse
• Farbe: Elfenbein
• Verdrahtung: (1+6)-4, 2-3, 3-2, 4-(1+6), 5-5, 7-8, 8-7

Verwendung

Verbinden Sie ein Ende mit der 9-poligen D-Sub-Buchse mit dem seriellen Anschluss des ersten Geräts und das andere Ende mit dem zweiten Gerät. Stellen Sie sicher, dass beide Geräte vor dem Anschließen ausgeschaltet sind, falls vom Gerätehersteller empfohlen. Konfigurieren Sie nach der physischen Verbindung die seriellen Kommunikationseinstellungen (Baudrate, Parität, Datenbits, Stoppbits) auf beiden Systemen entsprechend dem beabsichtigten Übertragungsprotokoll und beginnen Sie die Daten- oder Dateiübertragung mit der gewählten Software.

Empfehlungen

Verwenden Sie das Kabel für serielle Kommunikation über kurze Entfernungen und Laplink-artige Dateiübertragungen zwischen kompatiblen Geräten. Vermeiden Sie scharfe Biegungen und übermäßiges Ziehen an den vergossenen Hauben; halten Sie das Kabel von starken elektromagnetischen Störquellen fern, um die Signalintegrität zu wahren.
