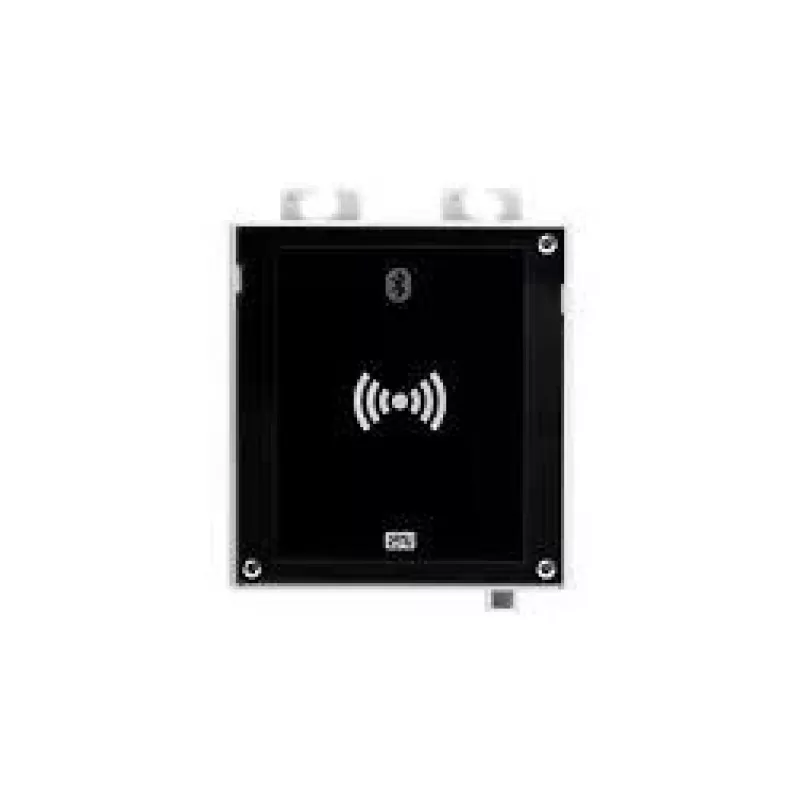

Access Unit 2.0 Schwarz 2N

Das 2N Access Unit 2.0 Schwarz ist ein kompaktes Zutrittskontrollmodul, das für die Integration in Gebäudeeingangssysteme und elektronische Türsteuerungen konzipiert wurde. Es unterstützt Ethernet-LAN-Datenraten von 10/100 Mbit/s und wird mit einer Gleichspannung von 8–12 V betrieben, bei einer typischen Leistungsaufnahme von 600 mA und einem maximalen Gleichstrom von 2 A. Die geringen Abmessungen (107 mm × 28 mm × 130 mm) ermöglichen die Installation auf engstem Raum bei gleichzeitiger Netzwerkkonnektivität und zuverlässiger Stromversorgung von Peripheriegeräten.

Vorteile

Das 2N Access Unit 2.0 Schwarz vereint ein kompaktes Design mit standardmäßiger Ethernet-Konnektivität und stabilem Gleichstrombetrieb und eignet sich daher sowohl für Nachrüstungen als auch für Neuinstallationen. Die moderate Leistungsaufnahme und der höhere maximale Ausgangsstrom ermöglichen den Anschluss zusätzlicher Niederspannungsperipherie. Dank der kleinen Abmessungen kann das Gerät einfach in Schränken, Rahmen oder hinter Verkleidungen montiert werden, ohne viel Platz zu beanspruchen. Die Unterstützung von Ethernet 10/100 gewährleistet die Kompatibilität mit bestehender Netzwerkinfrastruktur und einen zuverlässigen Datentransfer für die Zutrittskontrolle.

Geeignet für

• Integration mit elektronischen Türsteuerungen und Gegensprechanlagen
• Nachrüstprojekte in Wohn- und kleinen Gewerbegebäuden
• Installationen mit begrenztem Platz im Gehäuse
• Systeme, die standardmäßige 10/100-Mbit/s-Ethernet-Konnektivität erfordern

Wichtige Spezifikationen

• Netzwerkschnittstelle: Ethernet 10/100 Mbit/s
• Gleichspannungsbereich: 8–12 V
• Typische Leistungsaufnahme: 600 mA
• Maximaler Gleichstrom: 2 A
• Abmessungen (B × T × H): 107 mm × 28 mm × 130 mm
• Farbe: Schwarz
• Kategorie: Steuerungssysteme

Verwendung

Montieren Sie das Access Unit 2.0 Schwarz in einem geeigneten Gehäuse oder hinter der Geräteblende und sorgen Sie für ausreichende Belüftung sowie Zugang zum Netzwerkkabel und zur Gleichstromquelle. Schließen Sie ein Ethernet-Kabel an einen 10/100-Mbit/s-Netzwerkport an und versorgen Sie das Gerät mit Gleichspannung innerhalb des angegebenen Bereichs von 8–12 V – achten Sie dabei auf die Polarität. Stellen Sie sicher, dass die angeschlossenen Peripheriegeräte den maximalen Gleichstrom von 2 A nicht überschreiten. Konfigurieren Sie die Netzwerk- und Zutrittskontrollparameter gemäß der Dokumentation des System-Controllers oder der Verwaltungssoftware, um die Kommunikation und Funktionalität innerhalb des Zutrittskontrollsystems zu aktivieren.

Empfehlungen

Verwenden Sie ein geregeltes Gleichstromnetzteil, das eine stabile Spannung im Bereich von 8–12 V und ausreichende Stromreserven über der typischen Leistungsaufnahme liefert. Platzieren Sie das Gerät so, dass die Ethernet-Verbindung vor physischen Beschädigungen und Störungen geschützt ist. Bei Installationen mit mehreren Peripheriegeräten prüfen Sie den kumulierten Stromverbrauch, um die 2-A-Grenze nicht zu überschreiten. Befolgen Sie die lokalen Installationsvorschriften und die Richtlinien des Systemintegrators bei der Einbindung des Geräts in Zutrittskontrollsysteme.
