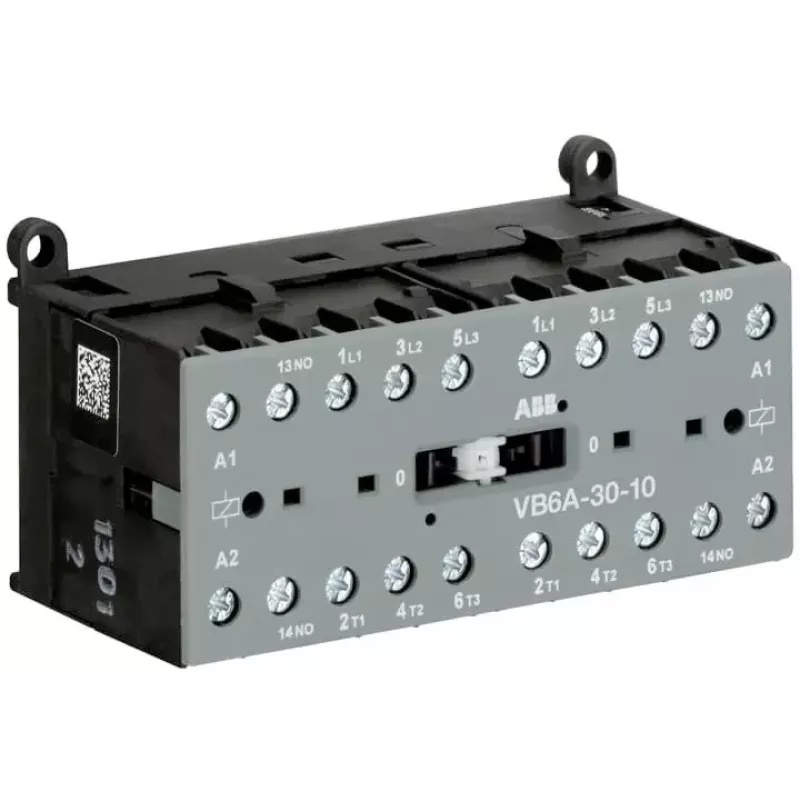

ABB Wendeschütz VB6A-30-10 220-240VAC 3-polig 1NO 9A 4kW GJL1211911R8100

In der industriellen Steuerungstechnik erfordert die Richtungsumkehr eines Drehstrommotors oft eine komplexe Verdrahtung und mehrere Komponenten. Das ABB Wendeschütz VB6A-30-10 vereinfacht dies durch die Integration von zwei verriegelten Schützen in einer einzigen kompakten Einheit, was eine sichere und zuverlässige Motorumkehr gewährleistet.

Für wen ist es geeignet

Dieses Schütz ist für Schaltschrankbauer, Maschinenhersteller und Wartungsingenieure gedacht, die die Motordrehrichtung in Anwendungen wie Förderbändern, Hebezeugen und Werkzeugmaschinen steuern müssen. Es eignet sich für den Einsatz in industriellen Umgebungen, in denen die DIN-Schienen- oder Schraubmontage bevorzugt wird.

Hauptmerkmale

• Wendeschütz mit 3 Hauptpolen und 1 Schließer-Hilfskontakt
• Spulenspannung: 220-240 V AC, 50/60 Hz
• Bemessungsbetriebsstrom: 9 A (AC-3, 400 V)
• Bemessungsbetriebsleistung: 4 kW (AC-3, 400 V)
• Mechanische Verriegelung verhindert gleichzeitige Ansteuerung beider Richtungen
• Kompaktes Design für platzsparende Installation

Technische Daten

• Anzahl der Hauptpole: 3
• Hilfskontakte: 1 NO
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Anschlussart: Schraubklemmen
• Montage: DIN-Schiene oder Schraubbefestigung
• Schutzart: IP20
• Betriebstemperaturbereich: -25 bis +55 °C
• Mechanische Lebensdauer: 10 Millionen Schaltspiele
• Elektrische Lebensdauer (AC-3): 1,2 Millionen Schaltspiele

Tipps

Stellen Sie sicher, dass die Spulenspannung mit Ihrem Steuerstromkreis übereinstimmt. Verwenden Sie für Wendebetrieb immer die mechanische Verriegelung, um Kurzschlüsse zu verhindern. Montieren Sie das Gerät auf einer DIN-Schiene für eine schnelle Installation und sorgen Sie für ausreichende Belüftung.
