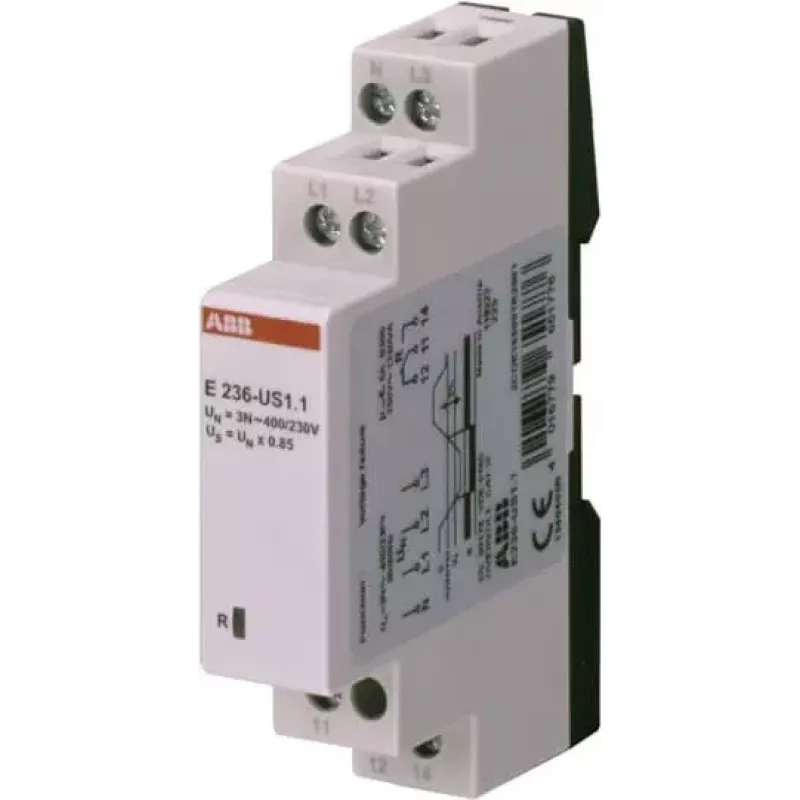

ABB STOTZ-KONTAKT Unterspannungsrelais E236-US1.1 (2CDE165001R2001)

In industriellen Schaltschränken und der Gebäudeautomation bietet das ABB STOTZ-KONTAKT Unterspannungsrelais E236-US1.1 eine zuverlässige Überwachung der Versorgungsspannung. Es wird seitlich an ABB S200 Leitungsschutzschaltern (MCBs) montiert und löst den Schutzschalter aus, wenn die Spannung unter den eingestellten Schwellenwert fällt, wodurch nachgeschaltete Geräte vor Unterspannungsbedingungen geschützt werden.

Wichtige technische Daten

• Bemessungsbetriebsspannung: 230 V AC
• Bemessungsfrequenz: 50/60 Hz
• Auslösespannungsschwelle: 0,7 x Ue (einstellbarer Haltespannungsbereich 0,7 bis 0,35 x Ue)
• Modulbreite: 1 Modul (17,5 mm)
• Montage: Seitenmontage am MCB
• Anschlussart: Schraubklemmen
• Anschlusskapazität: starr 0,75–4 mm², flexibel 0,75–2,5 mm²
• Schutzart (Klemmen): IP20
• Betriebstemperatur: -25 bis +55 °C
• Lagertemperatur: -40 bis +70 °C
• Leistungsaufnahme: 3,5 VA
• Normen: IEC/EN 60947-2, IEC/EN 60898-1

Warum dieses Produkt wählen

Das Relais bietet sofortige Auslösung und ein kompaktes Einmodul-Design, das sich nahtlos in S200 MCBs integrieren lässt. Der einstellbare Haltespannungsbereich ermöglicht die Anpassung an spezifische Anwendungsanforderungen.

Ideale Einsatzfälle

• Schutz von Motoren und empfindlichen Geräten vor Unterspannung
• Sicherheitsstromkreise, die eine automatische Abschaltung bei Spannungsabfall erfordern
• Gebäudeautomation und industrielle Steuerungssysteme

Gut zu wissen

Das Relais ist für die Seitenmontage an ABB S200 Leitungsschutzschaltern ausgelegt und gewährleistet eine sichere und platzsparende Installation.
