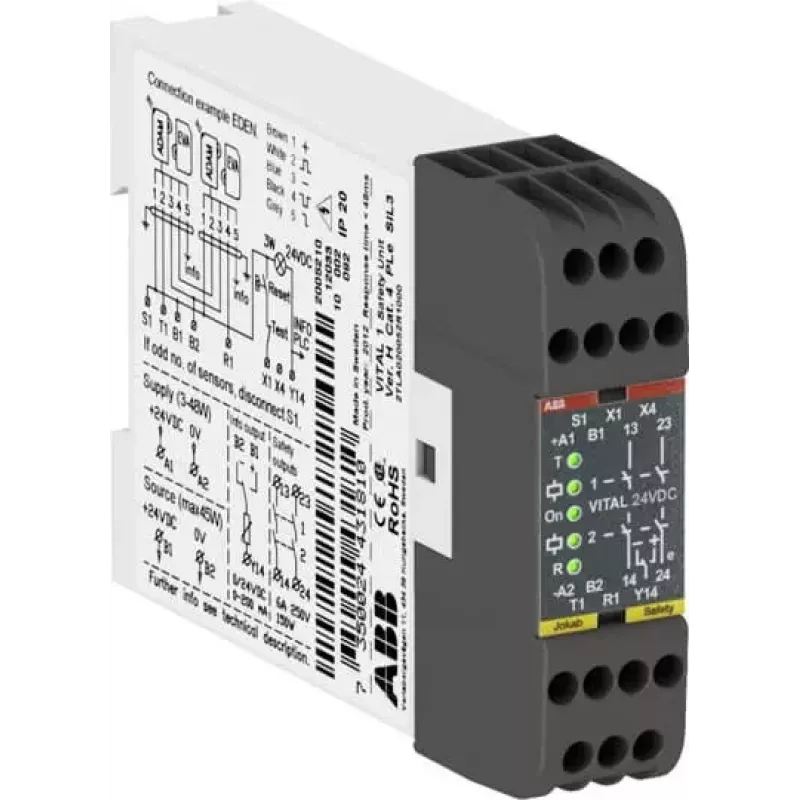

ABB Sicherheitsmodul Vital 1 VH (2TLA020052R1000)

Industrielle Maschinen und automatisierte Systeme erfordern eine zuverlässige Überwachung von Sicherheitseinrichtungen wie Not-Aus-Tastern, Sicherheitstüren und Lichtvorhängen. Das ABB Vital 1 VH Sicherheitsmodul bietet diese kritische Funktion und stellt sicher, dass die Maschine bei Auslösung einer Sicherheitseinrichtung sicher stoppt und nicht neu startet, bis die Gefahr beseitigt und das System zurückgesetzt wurde.

Für wen ist es geeignet

Dieses Sicherheitsmodul ist für Maschinenbauer, Systemintegratoren und Wartungspersonal gedacht, die Sicherheitsfunktionen in industrielle Steuerungssysteme integrieren müssen. Es eignet sich für Anwendungen, die bis zu Kategorie 4, Performance Level e gemäß EN ISO 13849-1 und SIL 3 gemäß IEC 61508 erfordern.

Hauptmerkmale

• Überwacht ein- oder zweikanalige Sicherheitseinrichtungen
• Zwei Sicherheitsausgänge (Schließer) zum Stoppen der Maschine
• Ein Hilfsausgang (Öffner) zur Statussignalisierung
• Wählbare automatische oder manuelle Rücksetzfunktion
• Schnelle Ansprechzeit von weniger als 20 ms
• Kompaktes Design für DIN-Schienen-Montage

Technische Daten

• Versorgungsspannung: 24 V AC/DC
• Sicherheitsausgänge: 2 NO
• Hilfsausgang: 1 NC
• Maximaler Schaltstrom (Sicherheitsausgänge): 6 A ohmsche Last
• Betriebstemperatur: -10 bis +55 °C
• Gehäuseschutz: IP40
• Klemmschutz: IP20
• Klemmtyp: Schraubklemmen
• Normen: EN ISO 13849-1, IEC 61508, EN 60204-1, EN 60947-5-1

Tipps

Stellen Sie bei der Installation sicher, dass das Sicherheitsmodul auf einer DIN-Schiene in einem Gehäuse montiert wird, das ausreichenden Schutz gegen Staub und Feuchtigkeit bietet. Verdrahten Sie die Sicherheitseingänge gemäß der gewünschten ein- oder zweikanaligen Konfiguration und wählen Sie den Rücksetzmodus basierend auf der Risikobeurteilung der Anwendung.
