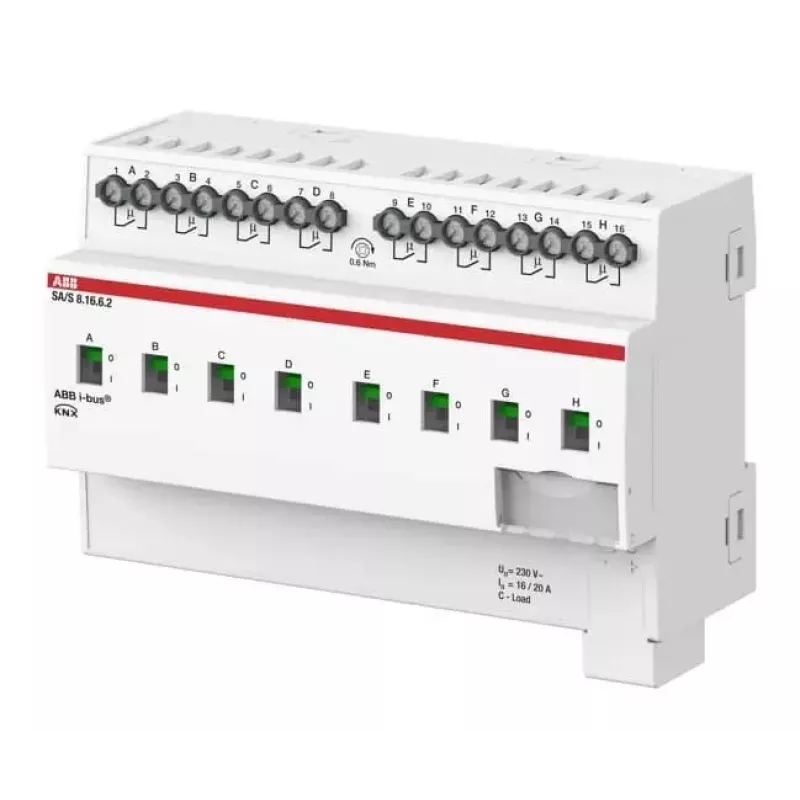

ABB SA/S8.16.6.2 8-fach Schaltaktor 16A C-Load, DIN-Schiene, KNX 2CDG110271R0011

Die Verwaltung mehrerer Beleuchtungs- und Lastkreise in einem KNX-Gebäudeautomationssystem kann komplex und platzintensiv werden. Der ABB SA/S8.16.6.2 Schaltaktor löst dieses Problem, indem er acht unabhängige 16-A-Schaltkanäle in einem kompakten 4-Modul-DIN-Schienengehäuse bereitstellt. Jeder Ausgang verwendet einen potentialfreien Schließerkontakt, geeignet für ohmsche, induktive und kapazitive Lasten bis 140 µF, ideal zur Steuerung von Beleuchtung, HLK und anderen elektrischen Lasten in Wohn- und Gewerbegebäuden.

Für wen ist es geeignet

Dieser Aktor ist für Systemintegratoren, Elektriker und Gebäudeautomationsprofis gedacht, die eine zuverlässige, hochdichte Schaltlösung für KNX-Installationen benötigen. Er eignet sich gut für Projekte, bei denen der Platz im Verteiler begrenzt ist, aber viele Lasten individuell gesteuert werden müssen.

Hauptmerkmale

• Acht unabhängige Schaltausgänge, jeder mit 16 A bewertet
• Unterstützt ohmsche, induktive und kapazitive Lasten (C-Load) bis 140 µF
• Kompakte DIN-Schienenmontage, nur 4 Module breit
• Manuelle Bedienung über Taster für Test und Inbetriebnahme
• Statusrückmeldung über KNX-Bus für Überwachung und Logikfunktionen
• Integrierte Funktionen: Schalten, Szenensteuerung, Zeitfunktionen, Zentralfunktionen und Logikoperationen

Spezifikationen

• Bussystem: KNX (TP)
• Anzahl der Ausgänge: 8
• Nennstrom pro Ausgang: 16 A
• Schaltspannung: 230 V AC / 250 V AC
• Kontakttyp: Potentialfrei, Schließer (NO)
• Max. kapazitive Last: 140 µF bei 230 V AC
• Kurzschlussstromfestigkeit: 3 kA
• Betriebsspannung (Bus): 21-30 V DC
• Leistungsaufnahme (Bus): max. 10 mA
• Anschlussart: Schraubklemmen
• Montage: DIN-Schiene (MDRC), Breite 4 TE
• Schutzart: IP20
• Umgebungstemperatur: -5 bis +45 °C

Tipps

Bei Verwendung des Aktors mit kapazitiven Lasten wie LED-Treibern oder elektronischen Vorschaltgeräten stellen Sie sicher, dass der gesamte Einschaltstrom die Nennkapazität von 140 µF nicht überschreitet. Bei großen Installationen sollten Sie mehrere Aktoren auf derselben KNX-Linie gruppieren und die integrierten Logikfunktionen nutzen, um den Busverkehr zu reduzieren.
