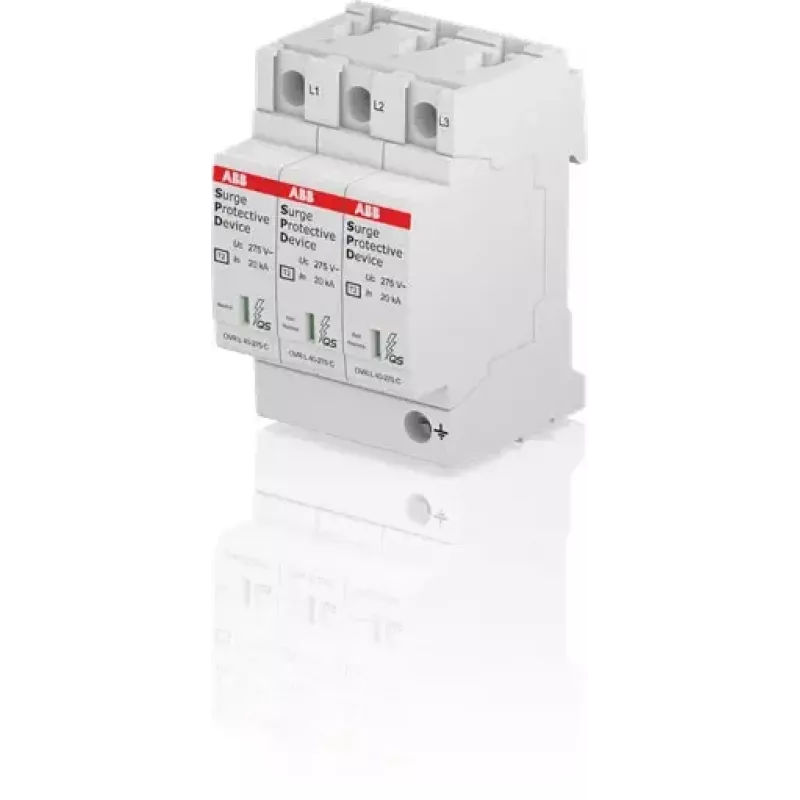

ABB OVR T2 3L 40-275 P QS Typ 2 Überspannungsschutzgerät 2CTB803873R2400

Typ-2-Überspannungsschutzgerät mit 3 Polen plus Neutralleiter, entwickelt für 275-V-AC-Systeme und fähig, bis zu 40 kA (8/20 µs) pro Phase abzuleiten. Die Metalloxidvaristor-Technologie spricht in unter 25 ns an und begrenzt transiente Überspannungen auf weniger als 1,5 kV. Ein integrierter thermischer Trennschalter und eine grün/rote visuelle Statusanzeige ermöglichen eine sofortige Zustandsanzeige, während ein Fernmeldekontakt die Integration in Überwachungssysteme erlaubt.

Vorteile

Schnelle Reaktionszeit und hohe Ableitfähigkeit schützen empfindliche Geräte vor Überspannungsschäden. Die visuelle Statusanzeige und die Fernmeldung vereinfachen Wartung und Systemüberwachung. Die kompakte DIN-Schienen-Montage spart Schaltschrankplatz und beschleunigt die Installation.

Geeignet für

• Dreiphasige Verteiler mit Neutralleiter
• Industrielle Schaltschränke und Automatisierungssysteme
• Elektroinstallationen in Gewerbegebäuden
• Schutz von Geräten gemäß IEC 61643-11

Technische Hauptdaten

• SPD-Typ: Typ 2
• Polzahl: 3P+N
• Maximale Dauerspannung (Uc): 275 V AC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Spannungsschutzpegel (Up): < 1,5 kV
• Technologie: Metalloxidvaristor (MOV)
• Montage: DIN-Schiene (35 mm)
• Fernmeldung: Ja
• Normenkonformität: IEC 61643-11
• Schutzart: IP20
• Betriebstemperaturbereich: -40 bis +80 °C
• Kurzschlussfestigkeit (Isccr): 50 kA
• Ansprechzeit: < 25 ns
• Thermischer Trennschalter: Integriert
• Visuelle Statusanzeige: Ja (grün/rote Flagge)

Empfehlungen

Installieren Sie dieses SPD am Hauptverteiler von Drehstromanlagen, um nachgeschaltete Geräte vor indirekten Blitzeinschlägen und Schaltüberspannungen zu schützen. Stellen Sie die ordnungsgemäße Koordination mit vorgeschalteten Typ-1-SPDs für einen vollständigen Schutz sicher.
