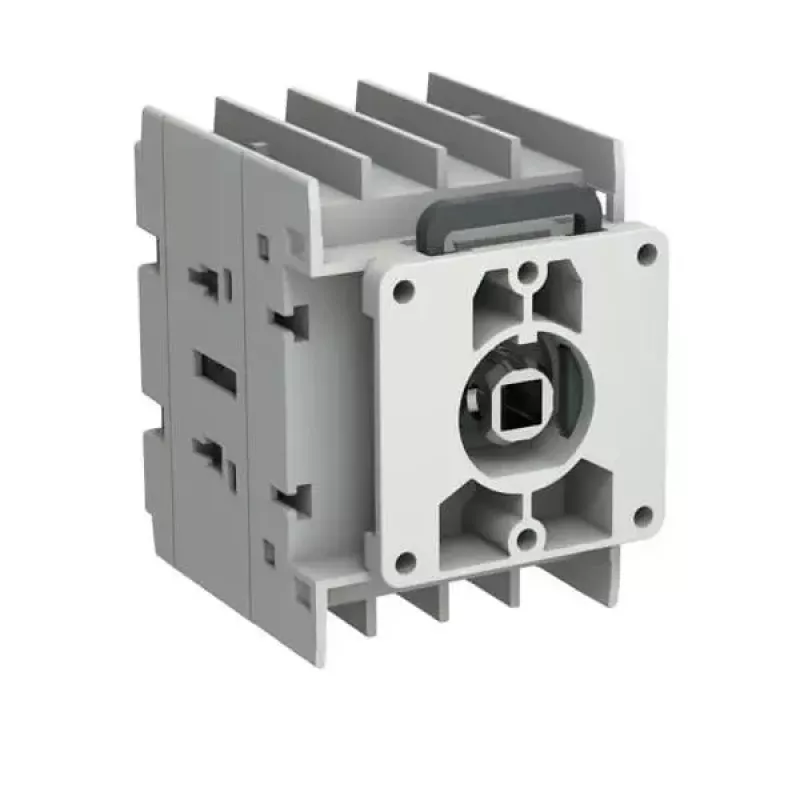

ABB OTOT63G1-4DSN2Plus 63 A 4-poliger Lasttrennschalter, Baugröße G1

In industriellen und gewerblichen Elektroinstallationen ist das sichere Trennen von Stromkreisen für Wartung oder Notabschaltung von entscheidender Bedeutung. Der Lasttrennschalter ABB OTOT63G1-4DSN2Plus bietet eine robuste Lösung zum Ein- und Ausschalten elektrischer Stromkreise unter Last und gewährleistet eine zuverlässige Trennung mit einem Bemessungsbetriebsstrom von 63 A und vier Polen. Seine kompakte Baugröße G1 und vielseitige Montagemöglichkeiten machen ihn für eine breite Palette von Schaltschrank- und Maschinenanwendungen geeignet.

Für wen ist er geeignet

Dieser Lasttrennschalter ist ideal für Schaltschrankbauer, Elektroinstallateure und Wartungspersonal, die ein zuverlässiges Gerät zum Schalten und Trennen von Strom in Verteilertafeln, Motorsteuerzentralen und Industriemaschinen benötigen. Er eignet sich besonders für Anwendungen, die häufiges Schalten und eine hohe elektrische Lebensdauer erfordern.

Hauptmerkmale

• Bemessungsbetriebsstrom von 63 A mit 4 Polen für Drehstrom plus Neutralleiter oder vieradrige Stromkreise.
• Hohe Bemessungsspannung bis 690 V AC, geeignet für anspruchsvolle Industrieumgebungen.
• Kompakte Baugröße G1 spart Platz in Schaltschränken bei gleichbleibender Leistung.
• Hutschienen- oder Grundmontage für flexible Installation.
• Schraubklemmen akzeptieren Leiter von 1,5 bis 35 mm² und decken so ein breites Spektrum an Verdrahtungen ab.
• Hervorragende Haltbarkeit: 20.000 mechanische Schaltspiele und 5.000 elektrische Schaltspiele.
• Entspricht IEC 60947-3 für Sicherheit und Zuverlässigkeit.

Technische Daten

• Produkttyp: Lasttrennschalter
• Bemessungsbetriebsstrom (Ie): 63 A
• Polzahl: 4
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 750 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Schutzart: IP20 (Klemmen)
• Bemessungskurzzeitstrom (Icw): 1 kA (1s)
• Bemessungseinschaltvermögen (Icm): 2 kA
• Mechanische Haltbarkeit: 20.000 Schaltspiele
• Elektrische Haltbarkeit: 5.000 Schaltspiele
• Klemmentyp: Schraubklemmen
• Klemmquerschnitt: 1,5 - 35 mm²
• Betriebstemperatur: -25 bis +70 °C
• Normen: IEC 60947-3
• Betätigungsart: Frontbetätigung (Griff nicht im Lieferumfang enthalten)
• Hilfskontakte: Nicht enthalten (optional)

Tipps

Für die vollständige Funktionalität bestellen Sie den passenden Frontgriff und optionale Hilfskontakte separat. Stellen Sie das richtige Drehmoment an den Schraubklemmen sicher, um zuverlässige Verbindungen zu gewährleisten und Überhitzung zu vermeiden. Montieren Sie das Gerät in einem Gehäuse, das ausreichenden Schutz gegen Staub und Feuchtigkeit bietet, da die Schutzart IP20 nur für die Klemmen gilt.
