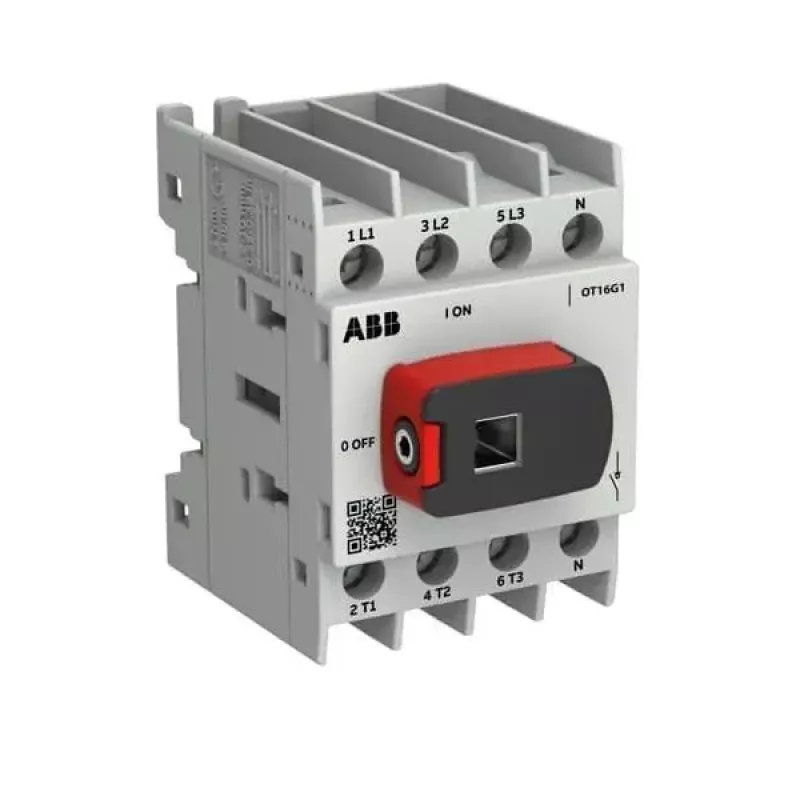

ABB OTOT16G1-4BSN2Plus 16 A 4-poliger frontbetätigter Lasttrennschalter mit schwarzem Griff

In industriellen und gewerblichen Elektroinstallationen ist das sichere Trennen von Stromkreisen für Wartung oder Notabschaltung von entscheidender Bedeutung. Der Lasttrennschalter ABB OTOT16G1-4BSN2Plus bietet zuverlässiges manuelles Schalten und Trennen für 4-polige Stromkreise bis 16 A und gewährleistet so die Sicherheit des Bedieners und die Konformität mit IEC 60947-3.

Für wen ist er geeignet

Dieser Schalter ist ideal für Schaltschrankbauer, Elektriker und Wartungsingenieure, die einen robusten, frontbetätigten Trennschalter für Motorsteuerzentralen, Verteilerkästen und Maschinensteuerpulte benötigen. Er eignet sich für Anwendungen, die häufiges Schalten unter Last erfordern, wie z. B. HLK-Systeme, Pumpen, Förderbänder und Beleuchtungsstromkreise.

Hauptmerkmale

• Bemessungsbetriebsstrom von 16 A (AC-21A) und Spannung bis 690 V AC, geeignet für eine breite Palette industrieller Stromkreise.
• 4-polige Konfiguration für vollständige Trennung von Drehstrom- und Neutralleitern.
• Frontbetätigt mit schwarzem Griff (im Lieferumfang enthalten) für bequeme manuelle Bedienung von der Vorderseite des Schaltschranks.
• Befestigungssockel für sichere Montage auf DIN-Schiene oder Montageplatte.
• Schraubklemmen akzeptieren massive oder mehrdrähtige Leiter von 1,5 bis 6 mm² und gewährleisten so sichere und vielseitige Verdrahtung.
• Hohe elektrische Haltbarkeit: 10.000 Schaltspiele unter AC-21A-Last, reduziert die Wartungshäufigkeit.
• Mechanische Haltbarkeit von 20.000 Schaltspielen für eine lange Lebensdauer.
• Bemessungsstoßspannung (Uimp) von 6 kV und Bemessungsisolationsspannung (Ui) von 750 V für erhöhte Sicherheit.
• Schutzart IP20 an den Klemmen; Frontseite kann bei Einbau in ein geeignetes Gehäuse IP65 erreichen, Schutz gegen Staub und Wasser.
• Weiter Betriebstemperaturbereich von -25 °C bis +55 °C, geeignet für raue Umgebungen.

Technische Daten

• Marke: ABB
• Modell: OTOT16G1-4BSN2Plus
• MPN: 1SCA163375R1001
• EAN: 6417019930886
• Bemessungsbetriebsstrom (Ie): 16 A
• Polzahl: 4
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 750 V
• Bemessungsstoßspannung (Uimp): 6 kV
• Montageart: Befestigungssockel
• Betätigungsart: Frontbetätigt
• Griffart: Schwarzer Griff (im Lieferumfang enthalten)
• Klemmentyp: Schraubklemmen
• Anschlussvermögen: 1,5 - 6 mm² (massiv/mehrdrähtig)
• Schutzart: IP20 (Klemmen), IP65 (Frontseite mit Gehäuse)
• Bemessungskurzschlussausschaltvermögen (Icm): 0,8 kA bei 690 V
• Bemessungskurzzeitstrom (Icw): 0,8 kA für 1 s
• Elektrische Haltbarkeit: 10.000 Schaltspiele (AC-21A)
• Mechanische Haltbarkeit: 20.000 Schaltspiele
• Umgebungstemperatur (Betrieb): -25 bis +55 °C
• Umgebungstemperatur (Lagerung): -40 bis +70 °C
• Normen: IEC 60947-3
• Produktserie: OTOT-Serie

Tipps

Für eine optimale Leistung installieren Sie den Schalter in einem gut belüfteten Gehäuse und stellen Sie sicher, dass die Vorderseite des Schalters für die Bedienung zugänglich ist. Verwenden Sie geeignete Kabelschuhe oder Aderendhülsen für mehrdrähtige Leiter, um zuverlässige Verbindungen zu gewährleisten. Bei Montage in staubigen oder feuchten Umgebungen wählen Sie ein Gehäuse, das für die Frontseite mindestens IP65-Schutz bietet. Überprüfen Sie die Klemmen im Rahmen der vorbeugenden Wartung regelmäßig auf festen Sitz.
